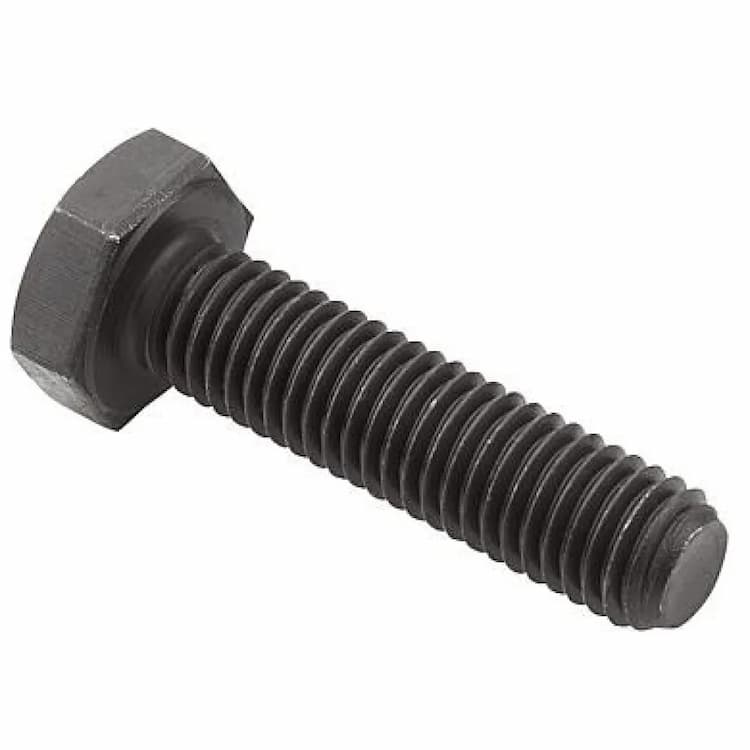

Болт 8.8 М16х30, DIN 558 / ISO 4018 с шестигранной головкой и полной резьбой
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Болт DIN 558 с шестигранной головкой и полной резьбой является аналогом DIN 933, но обычно более низкого класса точности. Аналоги стандарта: ISO 4018, ГОСТ 15589-70. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M16, нарезанную по всей длине стержня. Номинальная длина составляет 30 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 8.8 — высокопрочный крепеж для ответственных нагруженных соединений.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра. Так как изделие относится к высокопрочному крепежу, затяжку необходимо производить с контролем крутящего момента согласно технической документации.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 558 | ГОСТ 15589-70 | ГОСТ Р ИСО 4018-2013 | ISO 4018 |
| Диаметр резьбы, D | Шаг резьбы, P | Высота головки, K | С макс. | Радиус, R | A макс. | Диаметр окружности, E | Размер шестигранной головки, S | Длина, мин. L | Длина, макс. L |
|---|---|---|---|---|---|---|---|---|---|
| М5 | 0,8 | 3,5 | 0,5 | 0,2 | 2,4 | 8,63 | 8 | 10 | 60 |
| M6 | 1 | 4 | 0,5 | 0,25 | 3 | 10,89 | 10 | 12 | 80 |
| M8 | 1,25 | 5,3 | 0,6 | 0,4 | 4 | 14,2 | 13 | 10 | 100 |
| M10 | 1,5 | 6,4 | 0,6 | 0,4 | 4,5 | 18,72 | 17 | 16 | 100 |
| M12 | 1,75 | 7,5 | 0,6 | 0,6 | 5,3 | 20,88 | 19 | 16 | 120 |
| М14 | 2 | 8,8 | 0,6 | 0,6 | 6 | 23,91 | 22 | 20 | 100 |
| M16 | 2 | 10 | 0,8 | 0,6 | 6 | 26,17 | 24 | 25 | 160 |
| М18 | 2,5 | 11,5 | 0,8 | 0,6 | 7,5 | 29,56 | 27 | 35 | 180 |
| M20 | 2,5 | 12,5 | 0,8 | 0,8 | 7,5 | 32,95 | 30 | 30 | 200 |
| М22 | 2,5 | 14 | 0,8 | 0,8 | 7,5 | 38,42 | 32 | 45 | 220 |
| M24 | 3 | 15 | 0,8 | 0,8 | 9 | 39,55 | 36 | 50 | 240 |
| M27 | 3 | 17 | 0,8 | 1 | 9 | 45,2 | 41 | 55 | 280 |
| M30 | 3,5 | 18,7 | 0,8 | 1 | 10,5 | 50,85 | 46 | 60 | 300 |
| M36 | 4 | 22,5 | 0,8 | 1 | 12 | 60,79 | 55 | 70 | 360 |
| M42 | 4,5 | 26 | 1 | 1,2 | 13,5 | 71,3 | 65 | 80 | 420 |
| M48 | 5 | 30 | 1 | 1,6 | 15 | 82,6 | 75 | 100 | 480 |
| M56 | 5,5 | 35 | 1 | 2 | 16,5 | 93,56 | 85 | 110 | 500 |
| M64 | 6 | 40 | 1 | 2 | 28 | 104,86 | 95 | 120 | 500 |
