DIN 558 Болт с шестигранной головкой и полной резьбой

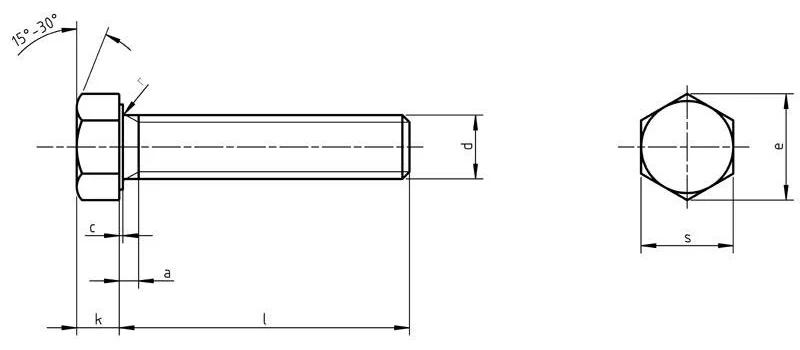

Технический чертёж DIN 558

Соответствие стандартов

DIN	DIN 558
ГОСТ	ГОСТ 15589-70
ГОСТ Р ИСО	ГОСТ Р ИСО 4018-2013
ISO	ISO 4018

Скачать PDF Все стандарты

Описание

DIN 558 — стандарт, устанавливающий требования к изделию «Болт с шестигранной головкой и полной резьбой»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 15589-70; ГОСТ Р ИСО: ГОСТ Р ИСО 4018-2013; ISO: ISO 4018.

В каталоге «Весь Крепеж» представлено 4 позиций по стандарту DIN 558: диаметры от М6 до М16, длины от 30 до 60 мм, классы прочности 5.8, 8.8. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь — покрытия: оцинкованное

Применение

Основное назначение изделий DIN 558 — разъёмные резьбовые соединения в металлоконструкциях, машиностроении, строительстве и ремонтных работах. Применяются совместно с гайками и шайбами соответствующего диаметра. Классы прочности 5.8, 8.8 позволяют подобрать крепёж как для стандартных, так и для ответственных высоконагруженных соединений.

Таблица размеров DIN 558

Диаметр резьбы, D	Шаг резьбы, P	Высота головки, K	С макс.	Радиус, R	A макс.	Диаметр окружности, E	Размер шестигранной головки, S	Длина, мин. L	Длина, макс. L
М5	0,8	3,5	0,5	0,2	2,4	8,63	8	10	60
M6	1	4	0,5	0,25	3	10,89	10	12	80
M8	1,25	5,3	0,6	0,4	4	14,2	13	10	100
M10	1,5	6,4	0,6	0,4	4,5	18,72	17	16	100
M12	1,75	7,5	0,6	0,6	5,3	20,88	19	16	120
М14	2	8,8	0,6	0,6	6	23,91	22	20	100
M16	2	10	0,8	0,6	6	26,17	24	25	160
М18	2,5	11,5	0,8	0,6	7,5	29,56	27	35	180
M20	2,5	12,5	0,8	0,8	7,5	32,95	30	30	200
М22	2,5	14	0,8	0,8	7,5	38,42	32	45	220
M24	3	15	0,8	0,8	9	39,55	36	50	240
M27	3	17	0,8	1	9	45,2	41	55	280
M30	3,5	18,7	0,8	1	10,5	50,85	46	60	300
M36	4	22,5	0,8	1	12	60,79	55	70	360
M42	4,5	26	1	1,2	13,5	71,3	65	80	420
M48	5	30	1	1,6	15	82,6	75	100	480
M56	5,5	35	1	2	16,5	93,56	85	110	500
M64	6	40	1	2	28	104,86	95	120	500
