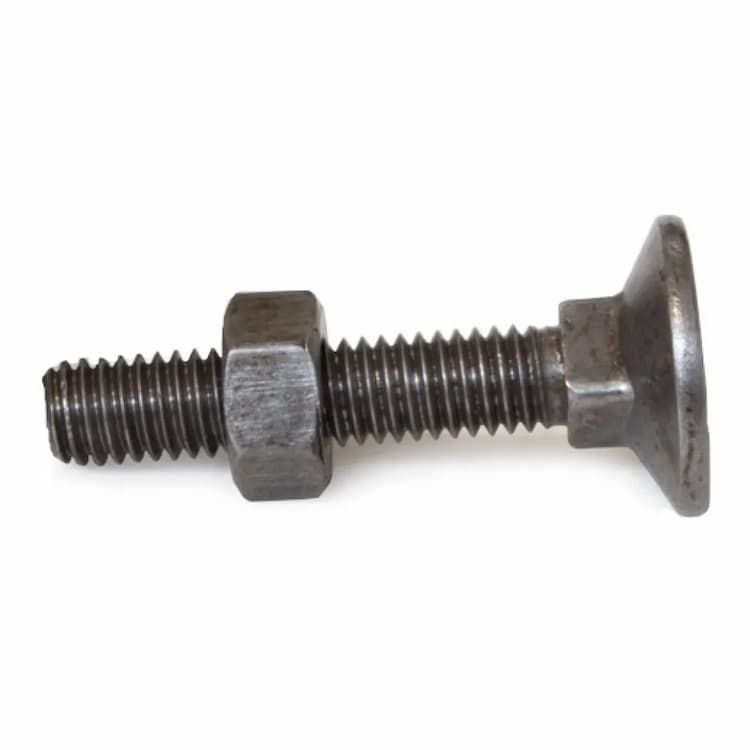

Болт 4.6 М8х40, DIN 605 с потайной головкой с высоким квадратным подголовком и гайкой, черный
Болт DIN 605 с потайной головкой и высоким квадратным подголовником применяется в деревянных конструкциях. Аналоги стандарта: ГОСТ 17673-81, ГОСТ 7786-81. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Специальная потайная форма головки позволяет устанавливать метиз заподлицо с поверхностью детали (требуется предварительная зенковка), обеспечивая ровную плоскость. Стержень имеет метрическую резьбу M8, нарезанную по всей длине стержня. Номинальная длина составляет 40 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 4.6 применяется для ненагруженных соединений в нейтральных условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.
| DIN | ГОСТ |
|---|---|
| DIN 605 | ГОСТ 17673-81, ГОСТ 7786-81 |

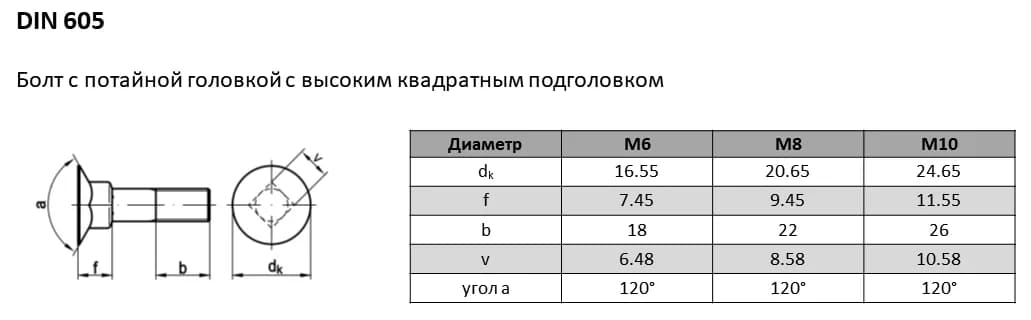

| М6 | М8 | М10 | |
|---|---|---|---|
| Шаг резьбы, P | 1 | 1,25 | 1,5 |
| Высота резьбовой части, b, не менее | 24 | 28 | 32 |
| Диаметр нерезьбовой части болта, ds, не более | 6 | 8 | 10 |
| Высота головки с подголовком, f, не более | 7,45 | 9,45 | 11,55 |
| Диаметр головки, dk, не более | 16,55 | 20,65 | 24,65 |
| Длина грани подголовка, v, не более | 6,48 | 8,58 | 10,58 |
