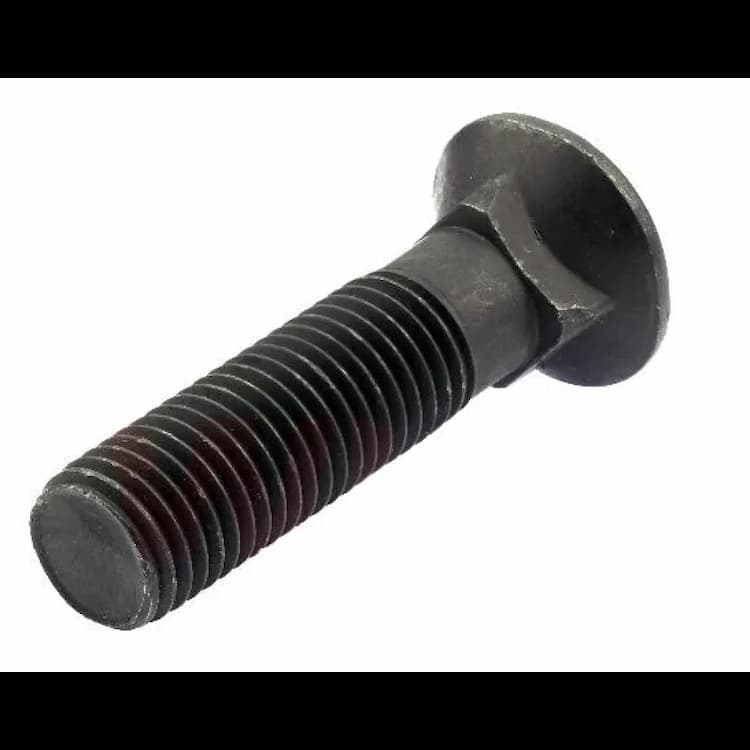

Болт 10.9 М14х50/34, DIN 608 с потайной головкой с квадратным подголовком (лемешный)
Болт DIN 608 с потайной головкой и низким квадратным подголовником используется в мебельном производстве. Аналоги стандарта: ГОСТ 7786-81. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Специальная потайная форма головки позволяет устанавливать метиз заподлицо с поверхностью детали (требуется предварительная зенковка), обеспечивая ровную плоскость. Стержень имеет метрическую резьбу M14, нарезанную по всей длине стержня. Номинальная длина составляет 50 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 10.9 обеспечивает предел прочности 1000 МПа для экстремальных динамических нагрузок.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра. Так как изделие относится к высокопрочному крепежу, затяжку необходимо производить с контролем крутящего момента согласно технической документации.

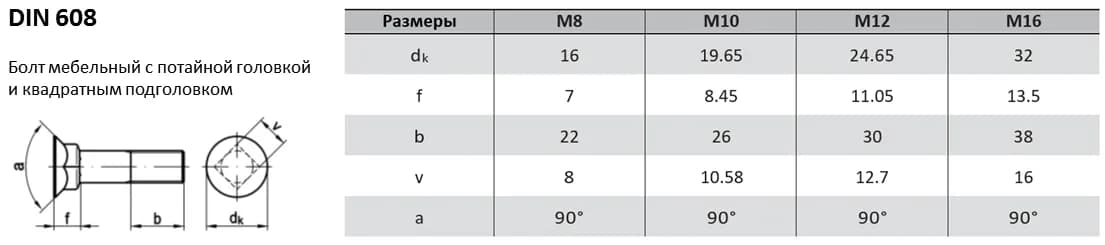

| DIN | ГОСТ |
|---|---|
| DIN 608 | ГОСТ 7786-81 |
| Параметры болта | М10 | М12 |
|---|---|---|
| Шаг резьбы, P | 1,5 | 1,75 |
| Высота резьбовой части, b | 26 | 30 |
| Диаметр нерезьбовой части болта, ds, не более | 10 | 12 |
| Высота головки с подголовком, f, не более | 8,45 | 11,1 |
| Диаметр головки, dk, не более | 19,65 | 24,7 |
| Длина грани подголовка, v, не более | 10,58 | 12,7 |
| Длина болта l, мм | Масса 1000 шт. болтов, кг. | |
| М10 | М12 | |
| 25 | 18,2 | - |
| 30 | 20,7 | 33 |
| 35 | 23,2 | 36,6 |
| 40 | 25,7 | 40,2 |
| 45 | 28,8 | 43,8 |
| 50 | 31,9 | 48,2 |
