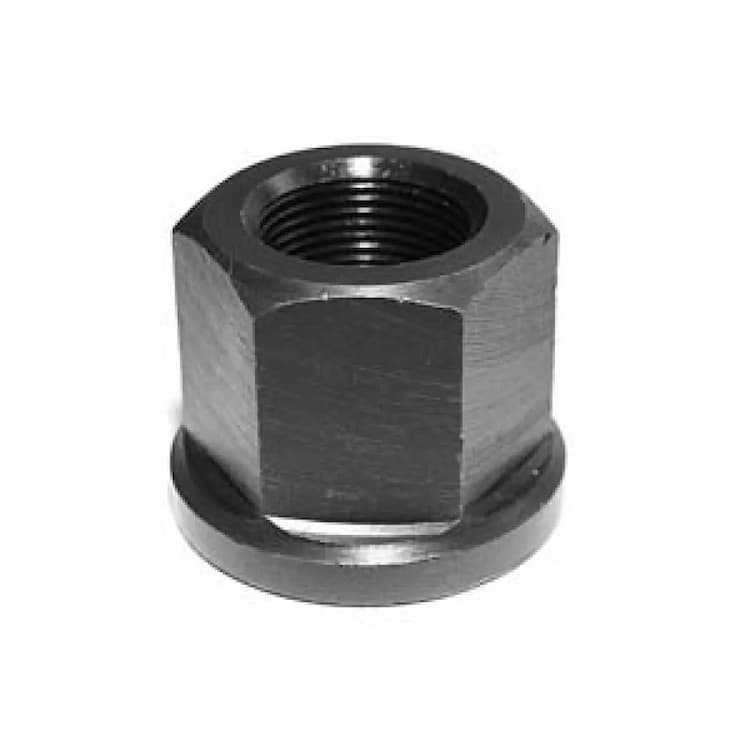

Гайка 10 М6, DIN 6331 шестигранная высокая с фланцем s = 10
Срок поставки 1-4 дня.
Высокая гайка DIN 6331 с фланцем обеспечивает максимальную площадь прижима и надежную передачу крутящего момента в тяжелонагруженных узлах. Аналоги стандарта: ГОСТ 8918-69. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками. Интегрированный фланец выполняет роль шайбы, снижая удельное давление на поверхность детали. Увеличенная высота корпуса обеспечивает большую площадь контакта резьбы, что повышает сопротивление срыву.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M6. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия. Высокопрочная гайка класса 10 предназначена для высоконагруженных соединений. Применяется в ответственных узлах совместно с болтами класса 10.9.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ |
|---|---|
| DIN 6331 | ГОСТ 8918-69 |

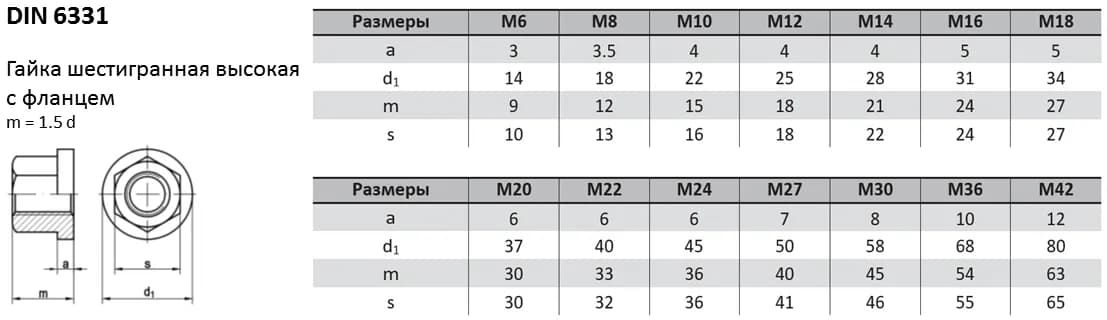

| Номинальный диаметр | Высота фланца | Диаметр фланца | Высота | Размер под ключ |
|---|---|---|---|---|
| М6 | 3 | 14 | 9 | 10 |
| М8 | 3,5 | 18 | 12 | 13 |
| М10 | 4 | 22 | 15 | 16 |
| М12 | 4 | 25 | 18 | 18 |
| М14 | 4 | 28 | 21 | 22 |
| М16 | 5 | 31 | 24 | 24 |
| М18 | 5 | 34 | 27 | 27 |
| М20 | 6 | 37 | 30 | 30 |
| М22 | 6 | 40 | 33 | 32 |
| М24 | 6 | 45 | 36 | 36 |
| М27 | 7 | 50 | 40 | 41 |
| М30 | 8 | 58 | 45 | 46 |
| М36 | 10 | 68 | 54 | 55 |
| М42 | 12 | 80 | 63 | 65 |
