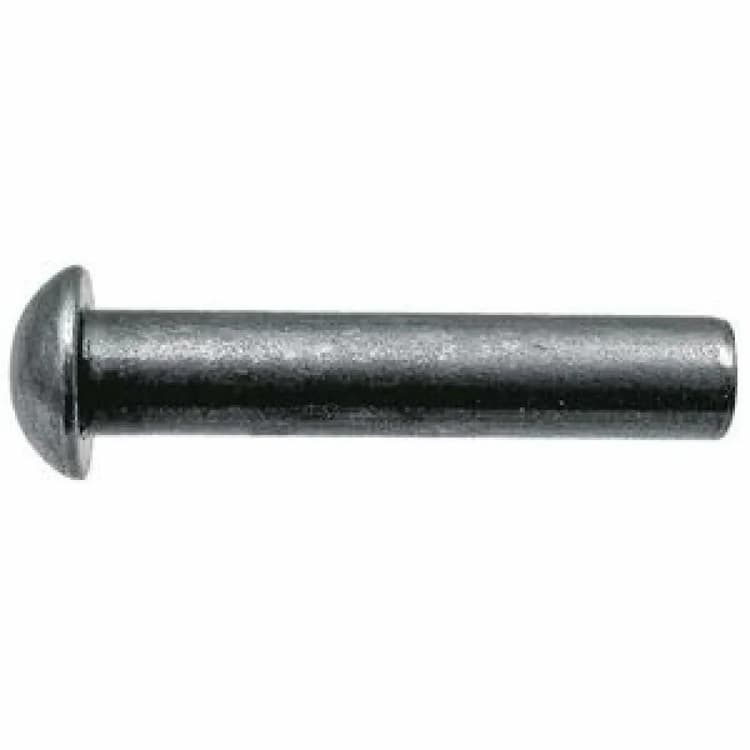

Заклёпка под молоток d6х22, DIN 660 / ISO 1051 с полукруглой головкой, сталь
Цельнометаллическая заклепка под молоток DIN 660 с полукруглой головкой — это традиционный крепеж для тяжелых эксплуатационных условий. Монтаж осуществляется методом холодной или горячей пластической деформации. В результате образуется абсолютно жесткое, герметичное и виброустойчивое соединение, которое широко востребовано в машиностроении, судостроении и сборке несущих металлоконструкций. Аналоги стандарта: ГОСТ 10299-80, ISO 1051.
Конструктивные особенности
Формирование замыкающей головки производится методом пластической деформации с помощью молотка или пневматического пресса. Требует двустороннего доступа. Полукруглая головка формирует прочный узел с высокой несущей способностью.
Технические параметры
Номинальный наружный диаметр корпуса: 6 мм. Длина корпуса: 22 мм.
Материал и защита
Крепеж изготовлен из качественной углеродистой стали, что гарантирует превосходные механические характеристики — высокие показатели сопротивления на срез и разрыв. Сталь является оптимальным выбором для сборки тяжелонагруженных несущих металлоконструкций, где требуется максимальная прочность, жесткость узла и устойчивость к вибрационным нагрузкам.
Рекомендации по установке
Для получения качественного узла диаметр просверленного отверстия должен превышать диаметр заклепки строго на 0.1–0.2 мм. Слишком большое отверстие приведет к перекосу, а маленькое — к деформации корпуса при установке.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 660 | ГОСТ 10299-80 | ISO 1051 |
| Диаметр Диаметр головки | Диаметр стержня | Размер подголовн ика | Высота головки | |
|---|---|---|---|---|
| 1 | 1.8 | 0.93 | 0.5 | 0.6 |
| 2 | 3.5 | 1.87 | 1 | 1.2 |
| 2.5 | 4.4 | 2.37 | 1.25 | 1.5 |
| 3 | 5.2 | 2.87 | 1.5 | 1.8 |
| 4 | 7 | 3.87 | 2 | 2.4 |
| 5 | 8.8 | 4.82 | 2.5 | 3 |
| 6 | 10.5 | 5.82 | 3 | 3.6 |
| 7 | 12.2 | 6.82 | 3.5 | 4.2 |
| 8 | 14 | 7.76 | 4 | 4.8 |
| 10 | 16 | 9.4 | 5 | 6.5 |
