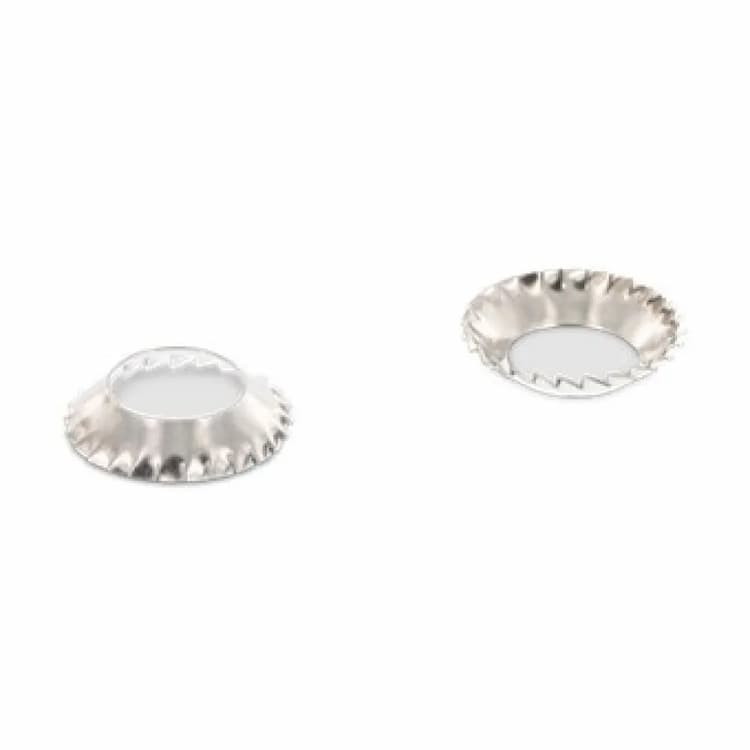

Шайба М16 d17, DIN 6798 V cтопорная вогнутая, нержавеющая сталь А2

Стопорная шайба DIN 6798 с насечками обеспечивает надежную фиксацию резьбового соединения за счет многократного увеличения трения и врезания в металл, вариант исполнения 6798 V. Технические параметры гармонизированы со стандартами: ISO 7094. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.

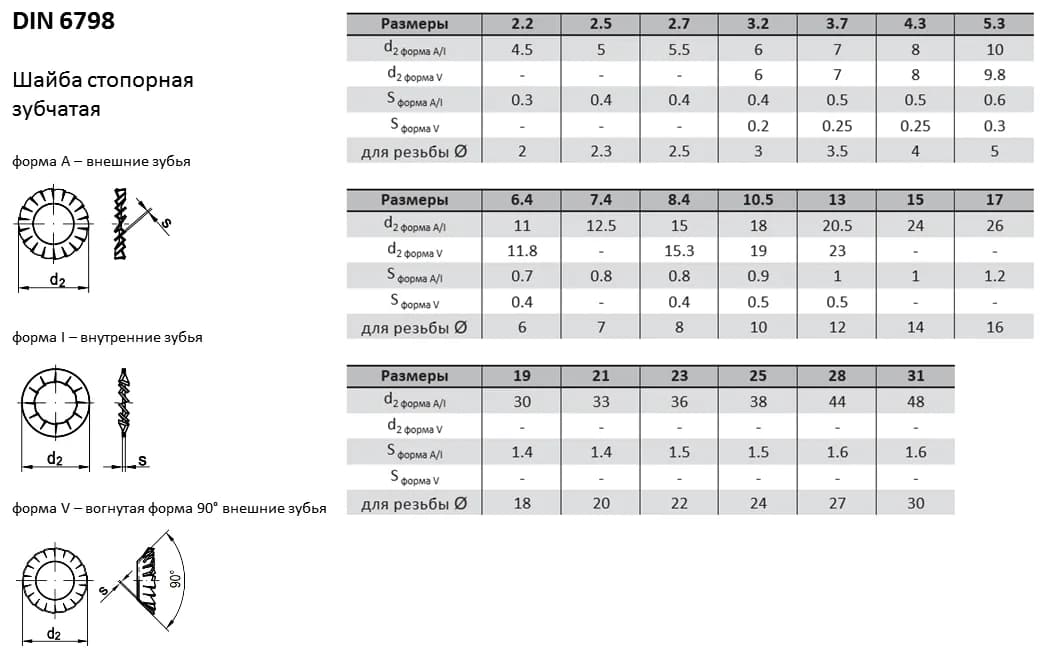

Конструкция и размеры

Вогнутая геометрия рабочей поверхности используется для установки на цилиндрические детали или как составной элемент шарнирного узла с пальцами. Зубчатая рабочая поверхность обеспечивает врезание зубьев в материал основания и головку метиза, создавая надежный механический замок против проворачивания. Номинальный размер изделия соответствует метрическому крепежу с резьбой M16. Основные геометрические параметры изделия: внутренний диаметр 17 мм.

Материал и характеристики

Шайба изготовлена из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажных помещениях, на открытом воздухе и в пищевой промышленности.

Рекомендации по монтажу

Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
