Шайба М3 d3.2, DIN 6798 V cтопорная вогнутая, нержавеющая сталь А2
Срок поставки 1-4 дня.
Стопорная шайба DIN 6798 с насечками обеспечивает надежную фиксацию резьбового соединения за счет многократного увеличения трения и врезания в металл, вариант исполнения 6798 V. Технические параметры гармонизированы со стандартами: ISO 7094. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Вогнутая геометрия рабочей поверхности используется для установки на цилиндрические детали или как составной элемент шарнирного узла с пальцами. Зубчатая рабочая поверхность обеспечивает врезание зубьев в материал основания и головку метиза, создавая надежный механический замок против проворачивания. Номинальный размер изделия соответствует метрическому крепежу с резьбой M3. Основные геометрические параметры изделия: внутренний диаметр 3.2 мм.
Материал и характеристики
Шайба изготовлена из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажных помещениях, на открытом воздухе и в пищевой промышленности.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
| DIN | ГОСТ |
|---|---|
| DIN 6798 V | ГОСТ 10464-81 |

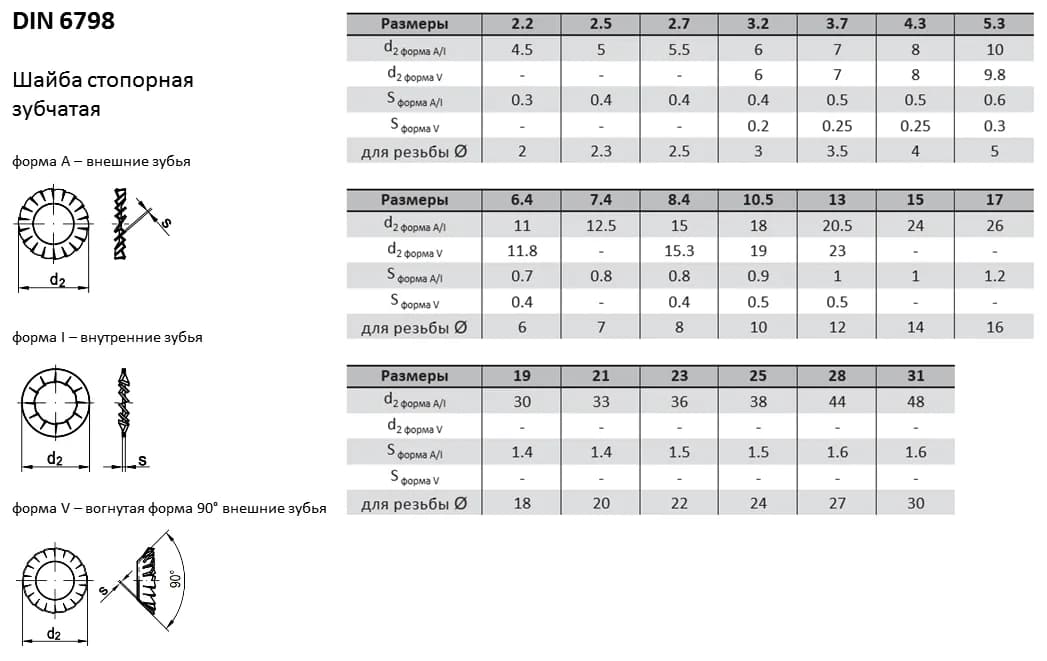

| Номинальный диаметр | Ø внутренний (мм.) | Ø наружный (мм.) | Толщина мм. |
|---|---|---|---|
| М3 | 3,2 | 6 | 0,2 |
| М3.5 | 3,7 | 7 | 0,25 |
| М4 | 4,3 | 8 | 0,25 |
| М5 | 5,3 | 9,8 | 0,3 |
| М6 | 6,4 | 11,8 | 0,4 |
| М8 | 8,4 | 15,3 | 0,4 |
| М10 | 10,5 | 19 | 0,5 |
| М12 | 13 | 23 | 0,5 |
| М16 | 17 | 26 | 1,2 |
