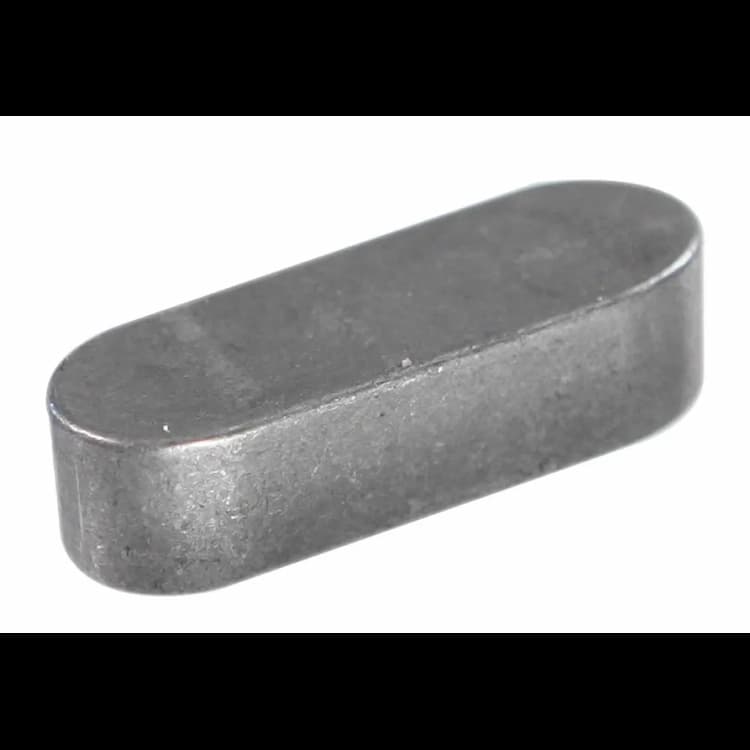

Шпонка 20х12х50, DIN 6885 A / ISO 2491, призматическая, сталь

Призматическая шпонка DIN 6885 — стандартный элемент шпоночного соединения для передачи крутящего момента от вала к ступице (зубчатому колесу, шкиву, муфте, маховику). Имеет прямоугольное сечение и устанавливается в параллельные пазы вала и ступицы, обеспечивая ненапряжённое, легко разбираемое соединение с высокой несущей способностью на срез и смятие. Исполнение «A» — со скруглёнными торцами (наиболее распространённое). Аналоги и взаимозаменяемые стандарты: ISO 2491, ГОСТ 23360-78, ГОСТ 29175-91.

Конструктивные особенности

Призматическая шпонка прямоугольного сечения — наиболее распространённый тип шпоночного соединения. Устанавливается в параллельные шпоночные пазы вала и ступицы и передаёт крутящий момент боковыми гранями. Соединение является ненапряжённым, легко собирается и разбирается, подходит для точных передач.

Технические параметры

Ширина сечения: 20 мм. Высота сечения: 12 мм. Длина шпонки: 50 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Размеры шпоночных пазов на валу и в ступице выполняются по ГОСТ 23360-78 / DIN 6885 строго под номинальное сечение шпонки. Сборка производится без натяга — шпонка должна входить в паз вала по переходной посадке, а в паз ступицы — по ходовой. Для обеспечения равномерной передачи крутящего момента торцы шпонки не должны упираться в стенки паза ступицы — оставляйте технологический зазор по длине.
