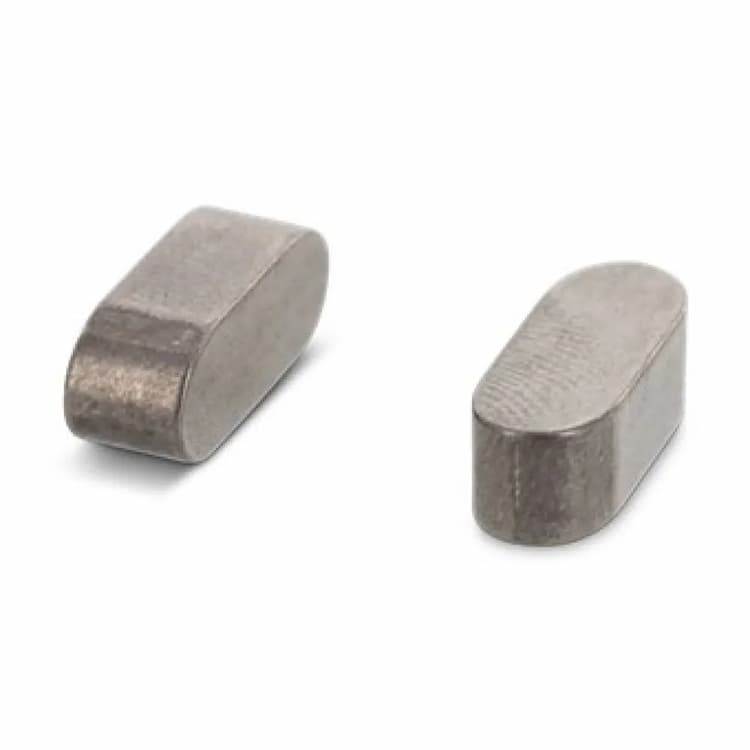

Шпонка 4х4х14, DIN 6885 A / ISO 2491, призматическая, нержавеющая сталь А4

Призматическая шпонка DIN 6885 — стандартный элемент шпоночного соединения для передачи крутящего момента от вала к ступице (зубчатому колесу, шкиву, муфте, маховику). Имеет прямоугольное сечение и устанавливается в параллельные пазы вала и ступицы, обеспечивая ненапряжённое, легко разбираемое соединение с высокой несущей способностью на срез и смятие. Исполнение «A» — со скруглёнными торцами (наиболее распространённое). Аналоги и взаимозаменяемые стандарты: ISO 2491, ГОСТ 23360-78, ГОСТ 29175-91.

Конструктивные особенности

Призматическая шпонка прямоугольного сечения — наиболее распространённый тип шпоночного соединения. Устанавливается в параллельные шпоночные пазы вала и ступицы и передаёт крутящий момент боковыми гранями. Соединение является ненапряжённым, легко собирается и разбирается, подходит для точных передач.

Технические параметры

Ширина сечения: 4 мм. Высота сечения: 4 мм. Длина шпонки: 14 мм.

Материал и защита от коррозии

Изделие выполнено из аустенитной нержавеющей стали, что обеспечивает исключительную стойкость к атмосферной коррозии, влаге, слабым кислотам и щелочам. Нержавеющие крепёжные элементы незаменимы в пищевой, химической промышленности, судостроении и при эксплуатации на открытом воздухе, сохраняя при этом эстетичный внешний вид без дополнительных покрытий. Марка A4 (AISI 316, аналог 10Х17Н13М2) — кислотостойкая нержавеющая сталь с добавлением молибдена. Обладает повышенной стойкостью к хлоридам, морской воде и агрессивным химическим средам. Обязательна для применения в судостроении, прибрежной эксплуатации и на объектах химической промышленности.

Рекомендации по монтажу

Размеры шпоночных пазов на валу и в ступице выполняются по ГОСТ 23360-78 / DIN 6885 строго под номинальное сечение шпонки. Сборка производится без натяга — шпонка должна входить в паз вала по переходной посадке, а в паз ступицы — по ходовой. Для обеспечения равномерной передачи крутящего момента торцы шпонки не должны упираться в стенки паза ступицы — оставляйте технологический зазор по длине.
