Кольцо d80, DIN 703 установочное, тяжёлое исполнение, с винтом
Установочное кольцо DIN 703 — это тяжелое исполнение стопорного элемента с винтовым зажимом, предназначенное для промышленного оборудования и станкостроения.
Конструкция и применение
Данное кольцо относится к установочному типу и служит для создания точного упора или ограничения хода деталей на валах. кольцо поставляется в комплекте с установочным винтом, что гарантирует надежный зажим на поверхности вала и готовность к монтажу. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 80 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.

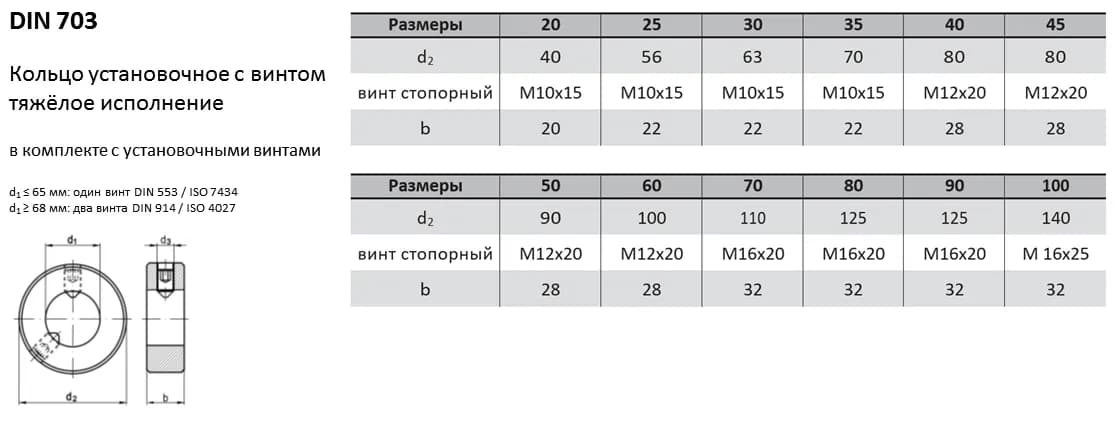

| Винт | Внутренний диаметр кольца | Наружный диаметр кольца | Диаметр под винт | резьбы Ширина кольца установочный |
|---|---|---|---|---|
| М10х15 | 20 | 40 | М10 | 20 |
| М10х15 | 25 | 56 | М10 | 22 |
| М10х15 | 30 | 63 | М10 | 22 |
| М10х15 | 35 | 70 | М10 | 22 |
| М12х20 | 40 | 80 | М12 | 28 |
| М12х20 | 45 | 80 | М12 | 28 |
| М12х20 | 50 | 90 | М12 | 28 |
| М12х20 | 60 | 100 | М12 | 28 |
| М16х20 | 70 | 110 | М16 | 32 |
| М16х20 | 80 | 125 | М16 | 32 |
| М16х20 | 90 | 125 | М16 | 32 |
| М16х25 | 100 | 140 | М16 | 32 |
