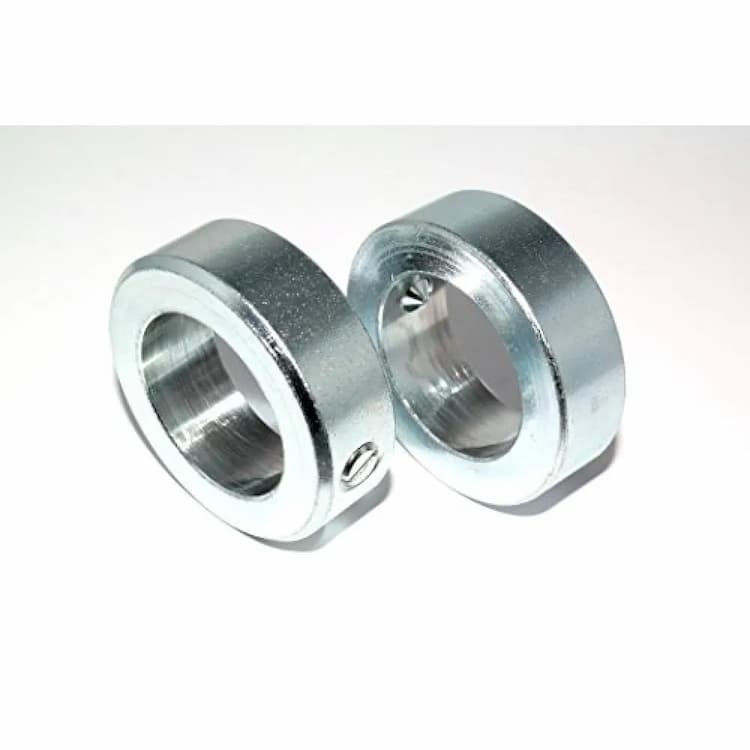

Кольцо d16, DIN 705 A установочное под установочный винт, оцинкованное
Срок поставки 1-4 дня.
Установочное кольцо DIN 705 представляет собой цельное стальное изделие, закрепляемое на валу с помощью установочного винта для жесткой фиксации положения деталей.
Конструкция и применение
Данное кольцо относится к установочному типу и служит для создания точного упора или ограничения хода деталей на валах. Геометрия кольца адаптирована для фиксации на валу с помощью стопорного винта, что позволяет точно выставлять осевые зазоры. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 16 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Защитное покрытие
Гальваническое цинкование обеспечивает электрохимическую защиту стали, предотвращая окисление кольца в нормальных условиях эксплуатации.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
| Внутренний диаметр кольца | Ширина кольца | Наружный диаметр кольца | Диаметр резьбы | винт |
|---|---|---|---|---|
| 4 | 5 | 8 | М2.5 | М2.5х3 |
| 5 | 6 | 10 | М3 | М3х4 |
| 6 | 8 | 12 | М4 | М4х5 |
| 8 | 8 | 16 | М4 | М4х6 |
| 9 | 10 | 18 | М4 | М4х6 |
| 10 | 10 | 20 | М5 | М5х8 |
| 12 | 12 | 22 | М6 | М6х8 |
| 13 | 12 | 22 | М6 | М6х8 |
| 14 | 12 | 25 | М6 | М6х8 |
| 15 | 12 | 25 | М6 | М6х8 |
| 16 | 12 | 28 | М6 | М6х8 |
| 17 | 12 | 28 | М6 | М6х8 |
| 18 | 14 | 32 | М6 | М6х8 |
| 20 | 14 | 32 | М6 | М6х8 |
| 22 | 14 | 36 | М6 | М6х10 |
| 24 | 16 | 40 | М8 | М6х12 |
| 25 | 16 | 40 | М8 | М8х10 |
| 26 | 16 | 40 | М8 | М8х10 |
| 28 | 16 | 45 | М8 | М8х12 |
| 30 | 16 | 45 | М8 | М8х10 |
| 32 | 16 | 50 | М8 | М8х12 |
| 34 | 16 | 50 | М8 | М8х12 |
| 35 | 16 | 56 | М8 | М8х12 |
| 36 | 16 | 56 | М8 | М8х12 |
| 38 | 16 | 56 | М8 | М8х12 |
| 40 | 18 | 63 | М10 | М10х16 |
| 42 | 18 | 63 | М10 | М10х16 |
| 45 | 18 | 70 | М10 | М10х16 |
| 50 | 18 | 80 | М10 | М10х16 |
| 55 | 18 | 80 | М10 | М10х16 |
| 60 | 20 | 90 | М10 | М10х16 |
| 65 | 20 | 100 | М10 | М10х20 |
| 70 | 20 | 100 | М10 | М10х20 |
| 75 | 22 | 110 | М12 | М12х20 |
| 80 | 22 | 110 | М12 | М12х20 |
| 85 | 22 | 125 | М12 | М12х20 |
| 90 | 22 | 125 | М12 | М12х20 |
| 100 | 25 | 140 | М12 | М12х25 |
| 110 | 25 | 160 | М12 | М12х30 |
| 120 | 25 | 160 | М12 | М12х30 |
| 125 | 28 | 180 | М16 | М16х35 |
| 130 | 28 | 180 | М12 | М16х35 |
| 140 | 28 | 200 | М12 | М16х35 |
