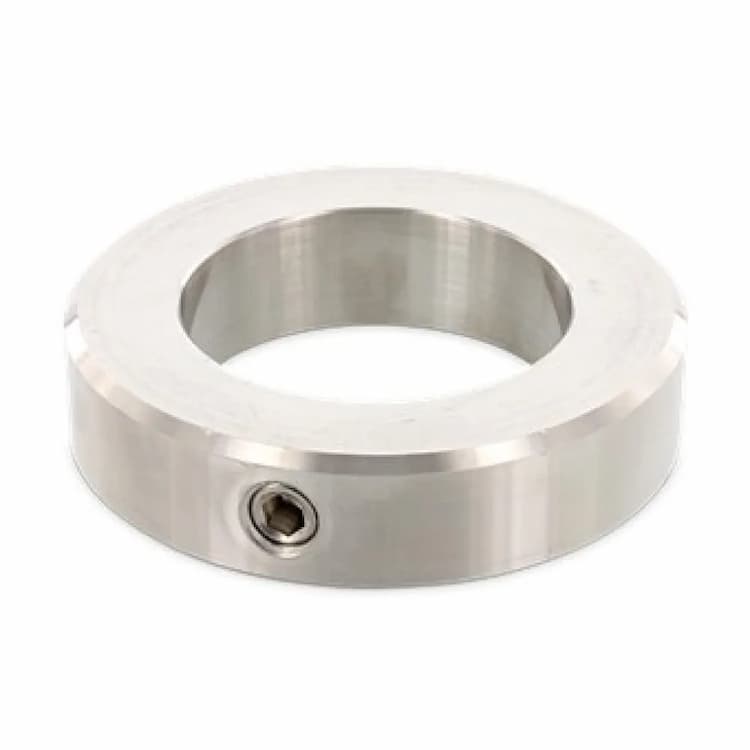

Кольцо d25, DIN 705 A установочное под установочный винт, нержавеющая сталь А5
Установочное кольцо DIN 705 представляет собой цельное стальное изделие, закрепляемое на валу с помощью установочного винта для жесткой фиксации положения деталей.
Конструкция и применение
Данное кольцо относится к установочному типу и служит для создания точного упора или ограничения хода деталей на валах. Геометрия кольца адаптирована для фиксации на валу с помощью стопорного винта, что позволяет точно выставлять осевые зазоры. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 25 мм. Жаропрочная сталь А5 со стабилизацией титаном сохраняет упругость кольца при экстремально высоких температурах.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
| Внутренний диаметр кольца | Ширина кольца | Наружный диаметр кольца | Диаметр резьбы | винт |
|---|---|---|---|---|
| 4 | 5 | 8 | М2.5 | М2.5х3 |
| 5 | 6 | 10 | М3 | М3х4 |
| 6 | 8 | 12 | М4 | М4х5 |
| 8 | 8 | 16 | М4 | М4х6 |
| 9 | 10 | 18 | М4 | М4х6 |
| 10 | 10 | 20 | М5 | М5х8 |
| 12 | 12 | 22 | М6 | М6х8 |
| 13 | 12 | 22 | М6 | М6х8 |
| 14 | 12 | 25 | М6 | М6х8 |
| 15 | 12 | 25 | М6 | М6х8 |
| 16 | 12 | 28 | М6 | М6х8 |
| 17 | 12 | 28 | М6 | М6х8 |
| 18 | 14 | 32 | М6 | М6х8 |
| 20 | 14 | 32 | М6 | М6х8 |
| 22 | 14 | 36 | М6 | М6х10 |
| 24 | 16 | 40 | М8 | М6х12 |
| 25 | 16 | 40 | М8 | М8х10 |
| 26 | 16 | 40 | М8 | М8х10 |
| 28 | 16 | 45 | М8 | М8х12 |
| 30 | 16 | 45 | М8 | М8х10 |
| 32 | 16 | 50 | М8 | М8х12 |
| 34 | 16 | 50 | М8 | М8х12 |
| 35 | 16 | 56 | М8 | М8х12 |
| 36 | 16 | 56 | М8 | М8х12 |
| 38 | 16 | 56 | М8 | М8х12 |
| 40 | 18 | 63 | М10 | М10х16 |
| 42 | 18 | 63 | М10 | М10х16 |
| 45 | 18 | 70 | М10 | М10х16 |
| 50 | 18 | 80 | М10 | М10х16 |
| 55 | 18 | 80 | М10 | М10х16 |
| 60 | 20 | 90 | М10 | М10х16 |
| 65 | 20 | 100 | М10 | М10х20 |
| 70 | 20 | 100 | М10 | М10х20 |
| 75 | 22 | 110 | М12 | М12х20 |
| 80 | 22 | 110 | М12 | М12х20 |
| 85 | 22 | 125 | М12 | М12х20 |
| 90 | 22 | 125 | М12 | М12х20 |
| 100 | 25 | 140 | М12 | М12х25 |
| 110 | 25 | 160 | М12 | М12х30 |
| 120 | 25 | 160 | М12 | М12х30 |
| 125 | 28 | 180 | М16 | М16х35 |
| 130 | 28 | 180 | М12 | М16х35 |
| 140 | 28 | 200 | М12 | М16х35 |
