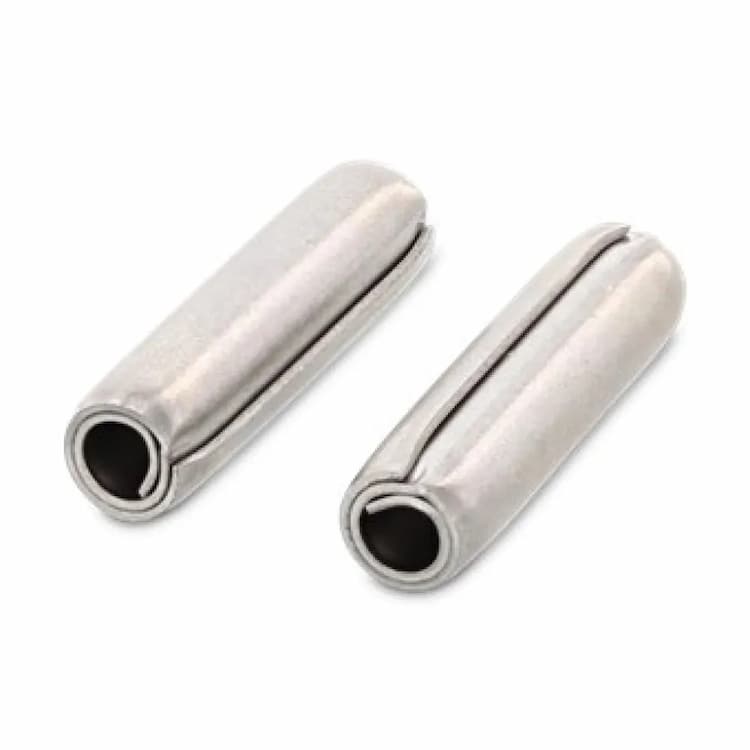

Штифт d4х14, DIN 7343 / ISO 8750, цилиндрический спиральный, нержавеющая сталь А2

Спиральный пружинный штифт DIN 7343 свёрнут из ленты в несколько витков по спирали. По сравнению с разрезным штифтом DIN 1481 спиральная конструкция обеспечивает равномерное распределение радиального усилия по окружности (без «шва-ослабленной зоны»), более мягкую запрессовку и повышенную усталостную долговечность при знакопеременных нагрузках. Аналоги и взаимозаменяемые стандарты: ISO 8750.

Конструктивные особенности

Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Спиральная конструкция (лента, свёрнутая в несколько витков): обеспечивает равномерное распределение радиального усилия по окружности, высокую усталостную долговечность и мягкую запрессовку без деформации стенок отверстия.

Технические параметры

Номинальный диаметр: 4 мм. Длина: 14 мм.

Материал и защита от коррозии

Изделие выполнено из аустенитной нержавеющей стали, что обеспечивает исключительную стойкость к атмосферной коррозии, влаге, слабым кислотам и щелочам. Нержавеющие крепёжные элементы незаменимы в пищевой, химической промышленности, судостроении и при эксплуатации на открытом воздухе, сохраняя при этом эстетичный внешний вид без дополнительных покрытий. Марка A2 (AISI 304, аналог 08Х18Н10) — самая распространённая аустенитная нержавеющая сталь. Обеспечивает надёжную защиту от коррозии в пресной воде, атмосфере, бытовых и пищевых средах. Немагнитна, хорошо сваривается.

Рекомендации по монтажу

Пружинные штифты запрессовываются в обычное сверлёное отверстие номинального диаметра — развёртывание не требуется и не допускается (приведёт к потере усилия распора).
