Винт DIN 787 предназначен для установки в Т-образные пазы станочных столов при фиксации зажимных устройств. Аналоги стандарта: ISO 299. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Неполная резьба позволяет более плотно стягивать соединяемые детали между собой.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M10 длиной 40 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Высокопрочный класс 8.8 («золотой стандарт») подразумевает закалку и отпуск стали. Изделие выдерживает предел прочности 800 МПа, что критично для ответственных нагруженных конструкций.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

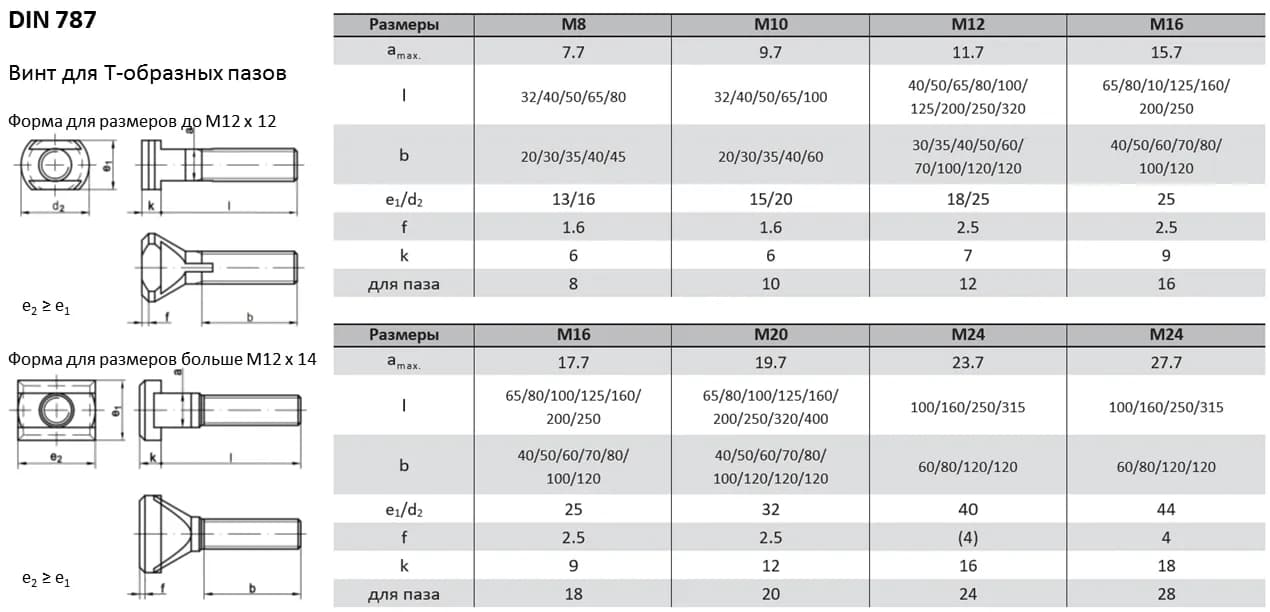

| Резьба | М8 | М10 | М12 | М16 | М16 | М20 | М24 | М24 |
|---|---|---|---|---|---|---|---|---|
| Диаметр подголовка, a (max) | 7,7 | 9,7 | 11,7 | 15,7 | 17,7 | 19,7 | 23,7 | 27,7 |
| Размер головки, e1/d2 | 13/16 | 15/20 | 18/25 | 25 | 25 | 32 | 40 | 44 |
| Размер фаски, f | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 4 | 4 |
| Высота головки, k | 6 | 6 | 7 | 9 | 9 | 12 | 16 | 18 |
| Размер паза | 8 | 10 | 12 | 16 | 18 | 20 | 24 | 28 |
