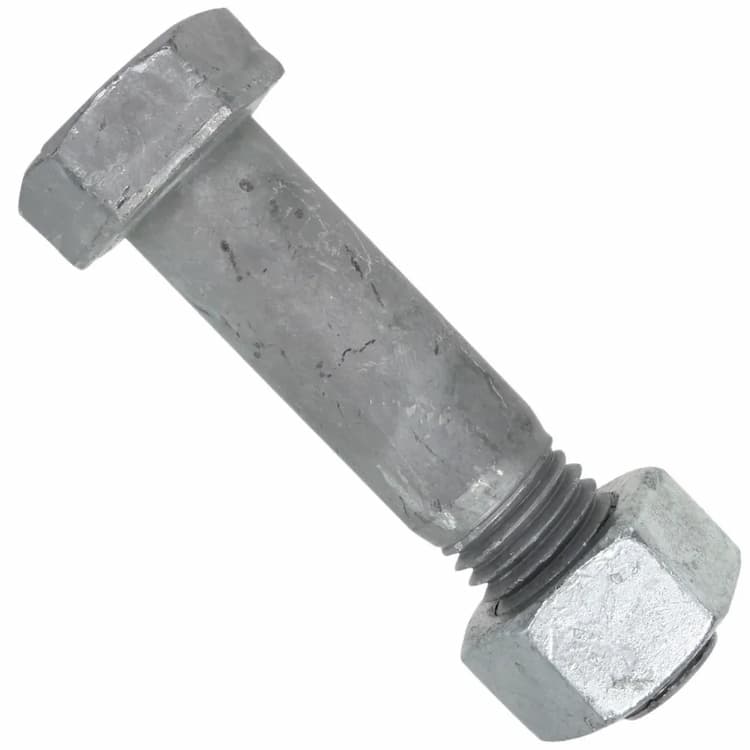

Болт 5.6 М16х65, DIN 7968 призонный с шестигранной головкой и гайкой, горячее цинкование
Призонный болт DIN 7968 с шестигранной головкой используется в стальных конструкциях (аналог DIN 609).
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M16, нарезанную по всей длине стержня. Номинальная длина составляет 65 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 5.6 обеспечивает надежную фиксацию при умеренных нагрузках.
Защитное покрытие
Нанесено покрытие методом горячего цинкования (погружение в расплав). Толстый защитный слой (40-100 мкм) гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.

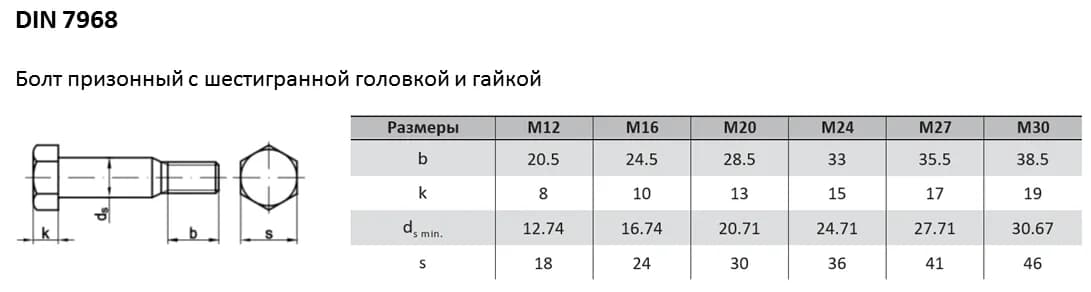

| Номинальный размер | Шаг резьбы | Высота головки | Диаметр стержня | Радиус не менее | Размер под ключ | Длина резьбы | Длина болта min. | Длина болта max. |
|---|---|---|---|---|---|---|---|---|
| М12 | 1,75 | 8 | 12,74 | 0,6 | 18 | 20,5 | 30 | 120 |
| М16 | 2 | 10 | 16,74 | 0,6 | 24 | 24,5 | 35 | 160 |
| М20 | 2,5 | 13 | 20,71 | 0,8 | 30 | 28,5 | 40 | 180 |
| М24 | 3 | 15 | 24,71 | 0,8 | 36 | 33 | 50 | 200 |
| М27 | 3 | 17 | 27,71 | 1 | 41 | 35,5 | 60 | 200 |
| М30 | 3,5 | 19 | 30,67 | 1 | 46 | 38,5 | 70 | 200 |
