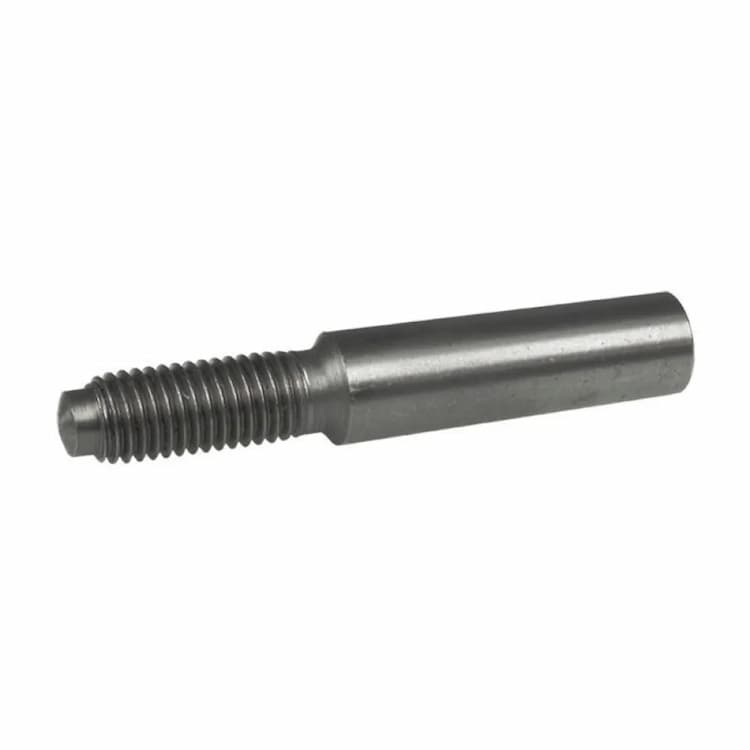

Штифт d20х100, DIN 7977 / ISO 8737, конический с резьбовой цапфой, сталь
Конический штифт DIN 7977 с резьбовой цапфой (резьбовым наружным концом, ISO 8737) — объединяет функции точной конической посадки и удобства демонтажа. Резьбовой хвостовик позволяет извлечь штифт из глухого отверстия навинчиванием гайки через упорную шайбу, без применения выбивного инструмента, что исключает повреждение посадочной поверхности. Аналоги и взаимозаменяемые стандарты: ISO 8737, ГОСТ 9465-79.
Конструктивные особенности
Коническое исполнение с конусностью 1:50: при осевой нагрузке штифт самозатягивается в отверстии, а при необходимости легко извлекается ударом с тонкого торца или выпрессовкой. Передаёт поперечные нагрузки и небольшие крутящие моменты, центрирует сопрягаемые детали. Резьбовая цапфа (наружный резьбовой хвостовик) на одном конце штифта позволяет извлечь его из глухого отверстия навинчиванием гайки через упорную шайбу. Метод исключает ударные нагрузки и повреждение посадочной поверхности при демонтаже.
Технические параметры
Номинальный диаметр: 20 мм. Длина: 100 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
