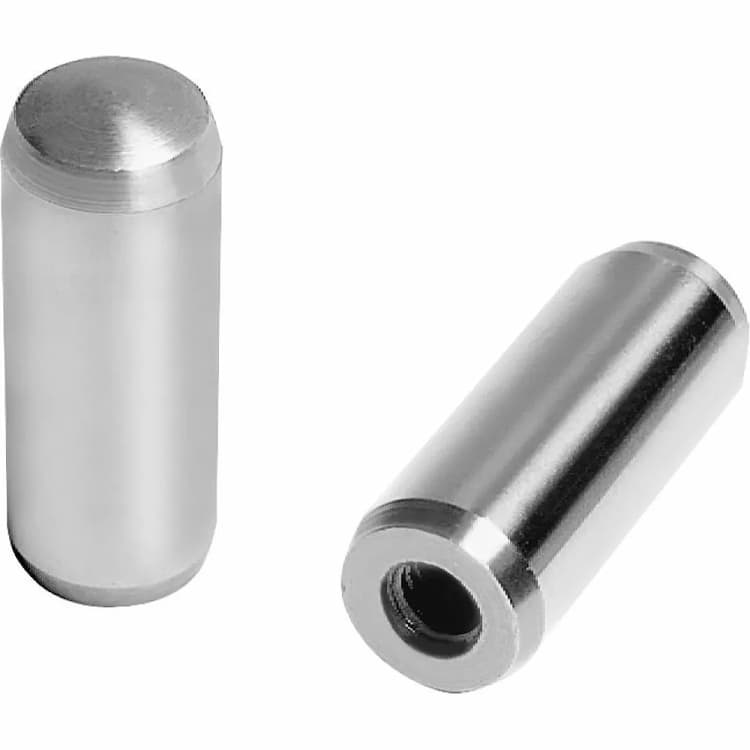

Штифт d12х28, DIN 7979 / ISO 8733 / ISO 8735, цилиндрический с внутренней резьбой, нержавеющая сталь А2
Цилиндрический штифт DIN 7979 с внутренней резьбой выполняет функцию точного установочного штифта с возможностью последующего демонтажа: в резьбовое гнездо вворачивается съёмник, позволяющий выпрессовать штифт из глухого отверстия. Незаменим при сборке штампов, пресс-форм и технологической оснастки. Аналоги и взаимозаменяемые стандарты: ISO 8733, ISO 8735, ГОСТ 12207-79.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Наличие внутренней резьбы в торце штифта позволяет использовать съёмник-винт для аккуратной выпрессовки из глухих отверстий без повреждения посадочных поверхностей. Критично важно при сборке штампов, пресс-форм и разборной технологической оснастки.
Технические параметры
Номинальный диаметр: 12 мм. Длина: 28 мм.
Материал и защита от коррозии
Изделие выполнено из аустенитной нержавеющей стали, что обеспечивает исключительную стойкость к атмосферной коррозии, влаге, слабым кислотам и щелочам. Нержавеющие крепёжные элементы незаменимы в пищевой, химической промышленности, судостроении и при эксплуатации на открытом воздухе, сохраняя при этом эстетичный внешний вид без дополнительных покрытий. Марка A2 (AISI 304, аналог 08Х18Н10) — самая распространённая аустенитная нержавеющая сталь. Обеспечивает надёжную защиту от коррозии в пресной воде, атмосфере, бытовых и пищевых средах. Немагнитна, хорошо сваривается.
Рекомендации по монтажу
Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения. Для демонтажа вверните в резьбовое гнездо подходящий съёмник-винт и плавно извлеките штифт — такой подход исключает повреждение посадочной поверхности отверстия.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 7979 | ГОСТ 12207-79 | ISO 8733, ISO 8735 |
| Диаметр | 4* | 5* | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| а2 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 1,8 | 2 | 2,5 | 3 | 4 | 5 |
| с1 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 |
| с2 | 1,3 | 1,7 | 2,1 | 2,6 | 3 | 3,8 | 4 | 4,7 | 6 | 6 | 7 | 8 |
| d2 | М2 | М3 | М4 | М5 | М6 | М6 | М8 | М8 | М10 | М16 | М20 | М20 |
| t1 | 6 | 6 | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 24 | 30 | 30 |
| t2 min | 7 | 7 | 10 | 12 | 16 | 16 | 20 | 20 | 25 | 34 | 42 | 42 |
