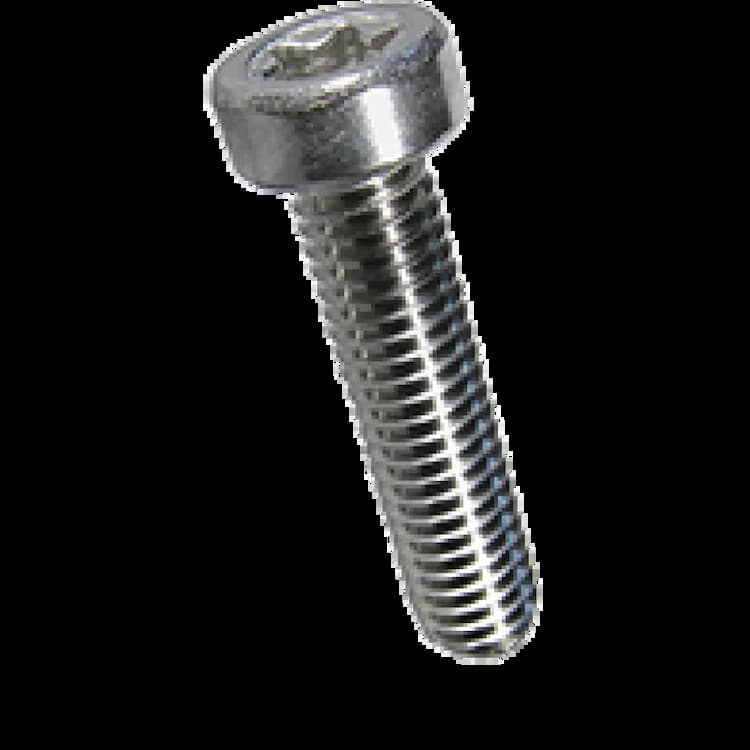

Винт 08.8 М8х16, DIN 7984 / ISO 14580 с уменьшенной цилиндрической головкой TORX и внутренним приводом, оцинкованный
Срок поставки 1-4 дня.
Винт DIN 7984 с низкой цилиндрической головкой подходит для компактных узлов с неглубокими цековками. Аналоги стандарта: ISO 14580, ГОСТ 11738-84, ГОСТ Р ИСО 14580-2012. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Низкий профиль головки незаменим при остром дефиците монтажного пространства. Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Уменьшенная головка позволяет устанавливать винт в узкие технологические ниши. Шлиц TORX обеспечивает идеальную передачу момента и предотвращает выталкивание биты.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M8 длиной 16 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Маркировка 08.8 означает, что изделие изготовлено из стали класса 8.8, но имеет сниженную нагрузочную способность из-за особенностей конструкции.
Защитное покрытие
Гальваническое цинкование формирует защитный слой, препятствующий доступу кислорода. При повреждении покрытия цинк выступает в роли «жертвенного анода», защищая стальную основу.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

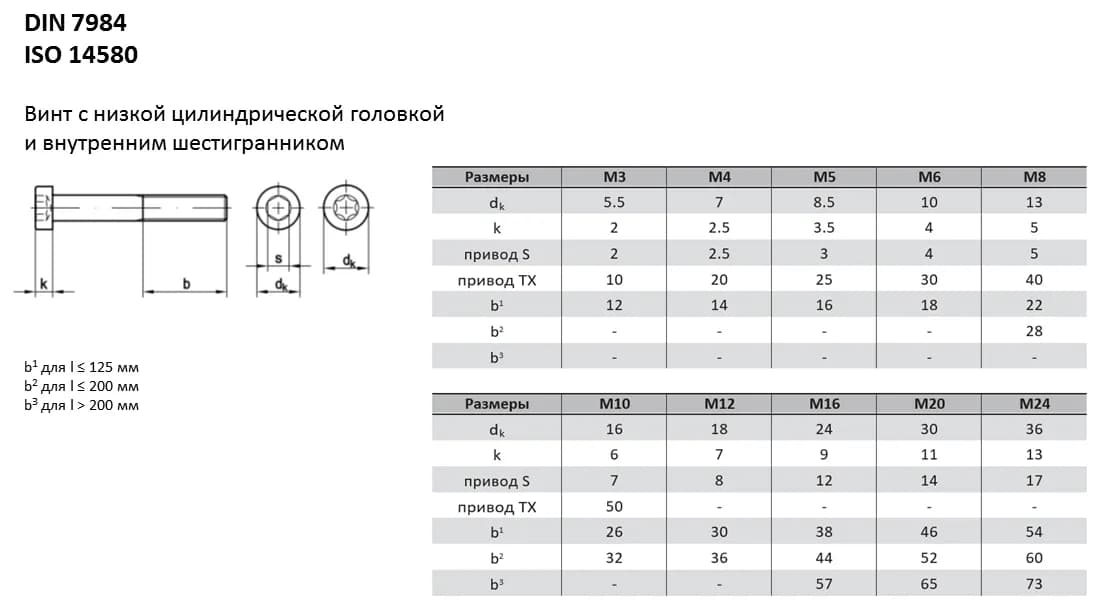

| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 7984 | ГОСТ 11738-84 | ГОСТ Р ИСО 14580-2012 | ISO 14580 |
| Параметры винта | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| Dk | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
| Ds, макс. | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| e, мин. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 8,01 | 9,15 | 11,43 | 13,72 | 13,72 | 16 | 16 | 19,44 |
| s | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 10 | 12 | 12 | 14 | 14 | 17 |
| K мин. | 1,86 | 2,66 | 3,32 | 3,82 | 4,82 | 5,82 | 6,78 | 7,78 | 8,78 | 9,78 | 10,73 | 11,73 | 13,73 |
| K макс. | 2 | 2,8 | 3,5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| t | 1,5 | 2,3 | 2,7 | 3 | 3,8 | 4,5 | 5 | 5,3 | 5,5 | 6,5 | 7,5 | 8 | 8 |
| r, мин. | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
| Длина резьбовой части, b L ≤ 125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| Длина резьбовой части, b 125 | - | - | - | - | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| Длина резьбовой части, b L > 200 | - | - | - | - | - | - | - | - | 57 | 61 | 65 | 69 | 73 |
| Номинальная длина, l мин. | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 30 | 30 | 40 | 40 | 50 | 50 |
| Номинальная длина, l макс. | 20 | 25 | 30 | 40 | 60 | 70 | 80 | 80 | 80 | 100 | 100 | 100 | 100 |
