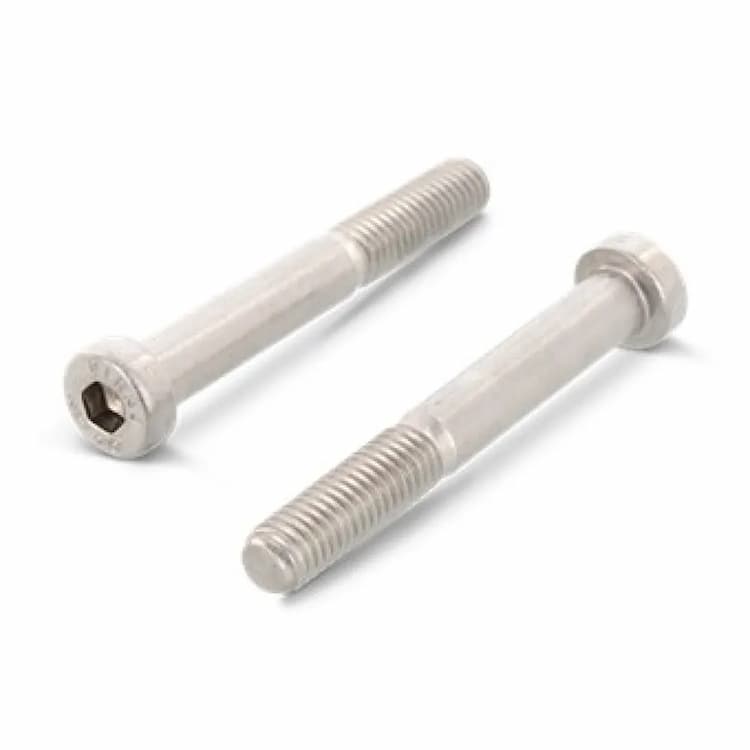

Винт М3х12, DIN 7984 с низкой цилиндрической головкой и внутренним шестигранником, нержавеющая сталь А4
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 7984 с низкой цилиндрической головкой подходит для компактных узлов с неглубокими цековками. Аналоги стандарта: ISO 14580, ГОСТ 11738-84, ГОСТ Р ИСО 14580-2012. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Низкий профиль головки незаменим при остром дефиците монтажного пространства. Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Внутренний шестигранник минимизирует риск повреждения инструмента.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M3 длиной 12 мм. Кислотостойкая сталь А4 (AISI 316) с добавлением молибдена. Обладает исключительной стойкостью к хлоридам, морской воде и агрессивным химическим средам.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 7984 | ГОСТ 11738-84 | ГОСТ Р ИСО 14580-2012 | ISO 14580 |

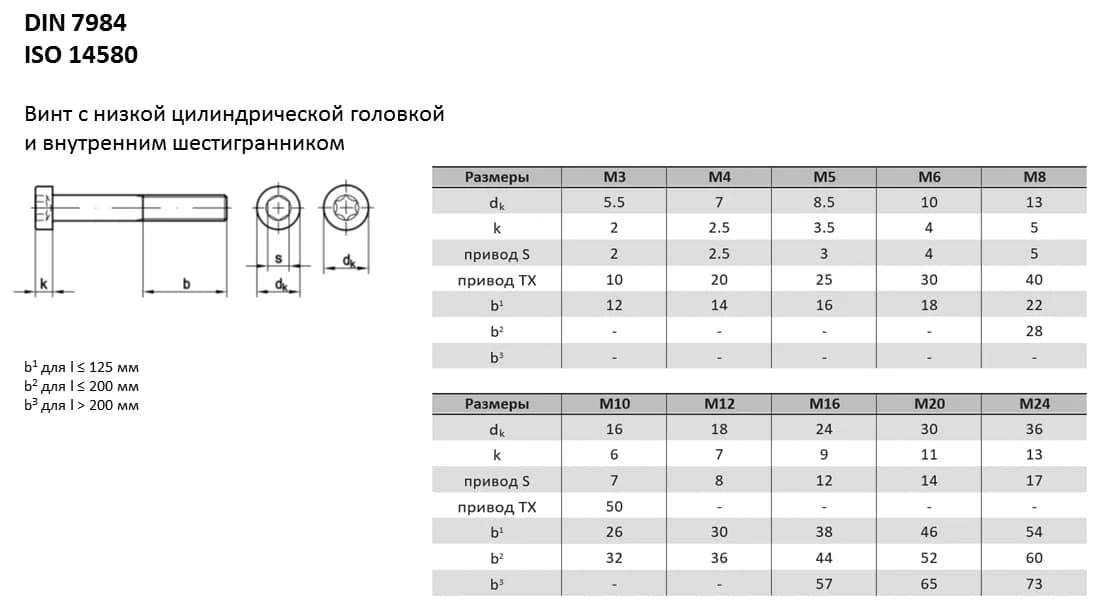

| Параметры винта | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| Dk | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
| Ds, макс. | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| e, мин. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 8,01 | 9,15 | 11,43 | 13,72 | 13,72 | 16 | 16 | 19,44 |
| s | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 10 | 12 | 12 | 14 | 14 | 17 |
| K мин. | 1,86 | 2,66 | 3,32 | 3,82 | 4,82 | 5,82 | 6,78 | 7,78 | 8,78 | 9,78 | 10,73 | 11,73 | 13,73 |
| K макс. | 2 | 2,8 | 3,5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| t | 1,5 | 2,3 | 2,7 | 3 | 3,8 | 4,5 | 5 | 5,3 | 5,5 | 6,5 | 7,5 | 8 | 8 |
| r, мин. | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 |
| Длина резьбовой части, b L ≤ 125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| Длина резьбовой части, b 125 | - | - | - | - | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| Длина резьбовой части, b L > 200 | - | - | - | - | - | - | - | - | 57 | 61 | 65 | 69 | 73 |
| Номинальная длина, l мин. | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 30 | 30 | 40 | 40 | 50 | 50 |
| Номинальная длина, l макс. | 20 | 25 | 30 | 40 | 60 | 70 | 80 | 80 | 80 | 100 | 100 | 100 | 100 |
