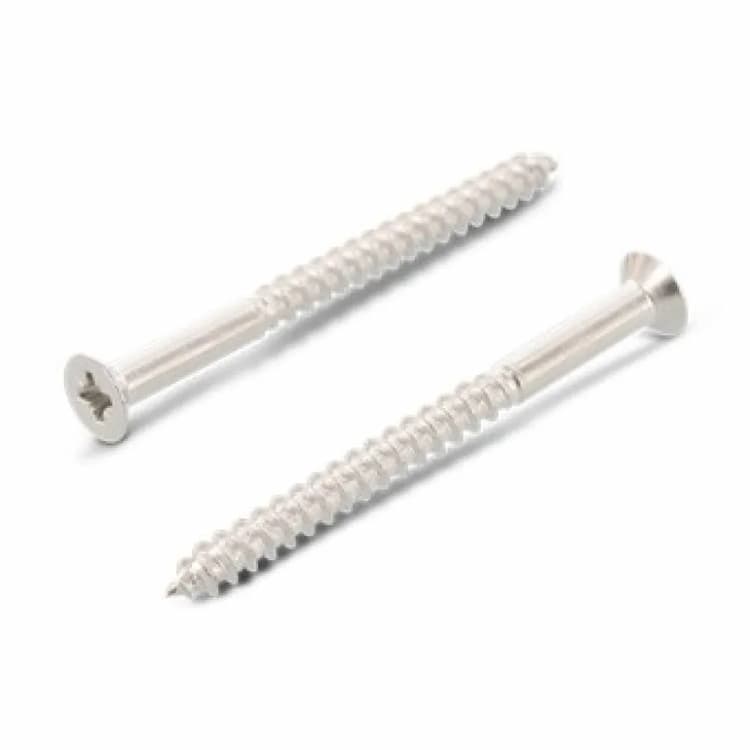

Шуруп d4х25, DIN 7997 по дереву с потайной головкой PZ, нержавеющая сталь А2
Шуруп по дереву DIN 7997 с потайной головкой под PZ/PH — один из самых популярных метизов для работы с древесиной и древесными плитами. Аналоги стандарта: ГОСТ 1145-80. При замене между стандартами рекомендуется сверять ключевые параметры, так как возможны отличия в геометрии.
Конструкция и исполнение
Потайная форма головки позволяет полностью утопить крепеж в теле детали заподлицо. Шлиц Pozidriv (PZ) с дополнительными насечками минимизирует риск соскальзывания биты. Острый наконечник обеспечивает быструю наживку и точное вхождение в древесину или пластик.
Технические характеристики
Номинальный диаметр резьбы составляет 4 мм. Общая длина изделия — 25 мм. Нержавеющая сталь А2 обладает отличной стойкостью к атмосферной коррозии.
Рекомендации по монтажу
Для сохранения целостности шлица и инструмента монтаж шурупа следует производить битой, строго соответствующей размеру и типу шлица. При работе с нержавеющим крепежом рекомендуется использовать биты из нержавеющей стали. Это исключает перенос частиц углеродистой стали на метиз, который может вызвать появление 'контактной ржавчины'. При монтаже в твердые породы древесины желательно предварительное засверливание для предотвращения раскалывания материала.

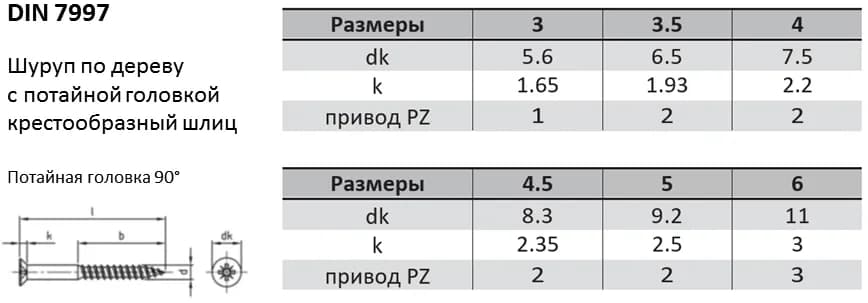

| DIN | ГОСТ |
|---|---|
| DIN 7997 | ГОСТ 1145-80 |
| Параметры шурупа | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,9 | 1,1 | 1,35 | 1,6 | 1,8 | 2 | 2,2 | 2,4 | 2,6 | 3,2 | 3,6 |
| ds, максимум | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
| da, максимум | 2,8 | 3,3 | 3,8 | 4,3 | 5 | 5,5 | 6 | 6,6 | 7,2 | 8,2 | 10,2 |
| dk | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 |
| k | 1,4 | 1,7 | 2,1 | 2,35 | 2,8 | 3,1 | 3,5 | 3,8 | 4,2 | 4,9 | 5,6 |
| r | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 3,6 | 4 | 4,4 | 4,8 | 5,6 | 6,4 |
| rf | 3,2 | 4 | 4,8 | 5,6 | 6,4 | 7,2 | 8 | 8,8 | 9,6 | 11,2 | 12,8 |
| m Форма H | _ | 2,3 | 2,7 | 3,7 | 4,1 | 4,4 | 4,8 | 6,2 | 6,6 | 7,3 | 8,8 |
| m Форма Z | _ | 2,4 | 2,9 | 3,9 | 4,1 | 4,3 | 4,7 | 6,2 | 6,7 | 7 | 8,5 |
| Номинальная длина l мин. | 8 | 10 | 10 | 10 | 12 | 16 | 16 | 20 | 40 | 40 | 40 |
| Номинальная длина l макс. | 20 | 30 | 40 | 45 | 50 | 60 | 80 | 80 | 80 | 80 | 80 |
