Винт 10.9 М14х180, DIN 912 / ISO 4762 с цилиндрической головкой и внутренним шестигранником
Винт DIN 912 оснащен цилиндрической головкой и внутренним шестигранником. Это эталонный крепеж для машиностроения, позволяющий передавать предельные моменты затяжки. Аналоги стандарта: ISO 4762, ISO 12474, ISO 14579, ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012, ГОСТ Р ИСО 12474-2012, ГОСТ Р ИСО 14579-2015. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Внутренний шестигранник минимизирует риск повреждения инструмента.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M14 длиной 180 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Высокопрочный крепеж класса 10.9 изготовлен из стали с последующей термообработкой. Предел прочности 1000 МПа позволяет использовать винт в узлах с экстремальными динамическими нагрузками.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица. Учитывая высокий класс прочности метиза, соблюдайте моменты затяжки для исключения перенапряжения металла.

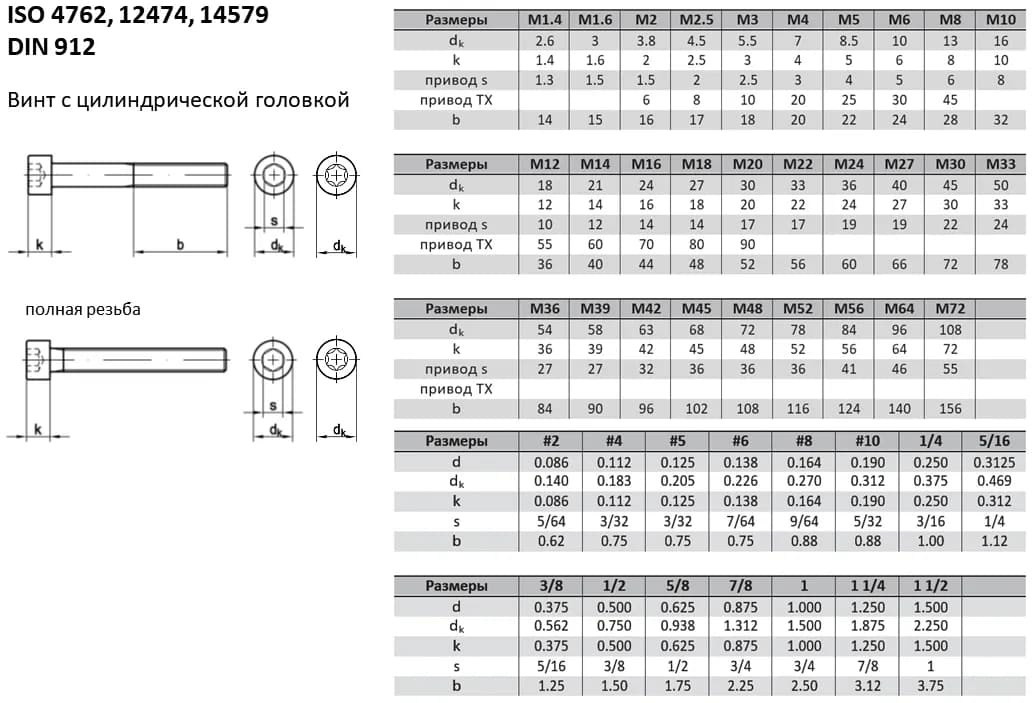

| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 912 | ГОСТ 11738-84 | ГОСТ Р ИСО 4762-2012, ГОСТ Р ИСО 12474-2012, ГОСТ Р ИСО 14579-2015 | ISO 4762, ISO 12474, ISO 14579 |
| Крупный Диаметр | шаг резьбы резьбы Диаметр | головки | Высота головки | Размер внутреннего шестигранника | Длина | резьбы | |||
|---|---|---|---|---|---|---|---|---|---|
| М1.4 | 2.6 | 1.4 | 1.3 | 14 | |||||
| M1.6 | 3 | 1.6 | 1.5 | 15 | |||||
| M2 | 3.8 | 2 | 1.5 | 16 | |||||
| M2.5 | 4.5 | 2.5 | 2 | 17 | |||||
| M3 | 5.5 | 3 | 2.5 | 18 | |||||
| M4 | 7 | 4 | 3 | 20 | |||||
| M5 | 8.5 | 5 | 4 | 22 | |||||
| M6 | 10 | 6 | 5 | 24 | |||||
| M8 | 13 | 8 | 6 | 28 | |||||
| M10 | 16 | 10 | 8 | 32 | |||||
| M12 | 18 | 12 | 10 | 36 | |||||
| М14 | 21 | 14 | 12 | 40 | |||||
| М16 | 24 | 16 | 14 | 44 | |||||
| М18 | 27 | 18 | 14 | 48 | |||||
| М20 | 30 | 20 | 17 | 52 | |||||
| М22 | 33 | 22 | 17 | 56 | |||||
| М24 | 36 | 24 | 19 | 60 | |||||
| М27 | 40 | 27 | 19 | 66 | |||||
| М30 | 45 | 30 | 22 | 72 | |||||
| М33 | 50 | 33 | 24 | 78 | |||||
| М36 | 54 | 36 | 27 | 84 | |||||
| М39 | 58 | 39 | 27 | 90 | |||||
| M42 | 63 | 42 | 32 | 96 | |||||
| М45 | 68 | 45 | 36 | 102 | |||||
| M48 | 72 | 48 | 36 | 108 | |||||
| M56 | 84 | 56 | 41 | 124 | |||||
| M64 | 96 | 64 | 46 | 140 | |||||
| М72 | 108 | 72 | 55 | 156 | |||||
| M8 | 1 | 13 | 8 | 6 | 28 | ||||
| M10 | 1 | 1.25 | 16 | 10 | 8 | 32 | |||
| M12 | 1.25 | 1.5 | 18 | 12 | 10 | 36 | |||
| М14 | 1.5 | 21 | 14 | 12 | 40 | ||||
| М16 | 1.5 | 24 | 16 | 14 | 44 | ||||
| М18 | 1.5 | 27 | 18 | 14 | 48 | ||||
| М20 | 1.5 | 2 | 30 | 20 | 17 | 52 | |||
| М24 | 2 | 36 | 24 | 19 | 60 | ||||
| М30 | 2 | 45 | 30 | 22 | 72 | ||||
| М36 | 3 | 54 | 36 | 27 | 84 | ||||
| M42 | 3 | 63 | 42 | 32 | 96 | ||||
| M48 | 3 | 72 | 48 | 36 | 108 | ||||
| M56 | 4 | 84 | 56 | 41 | 124 | ||||
| M64 | 4 | 96 | 64 | 46 | 140 |
