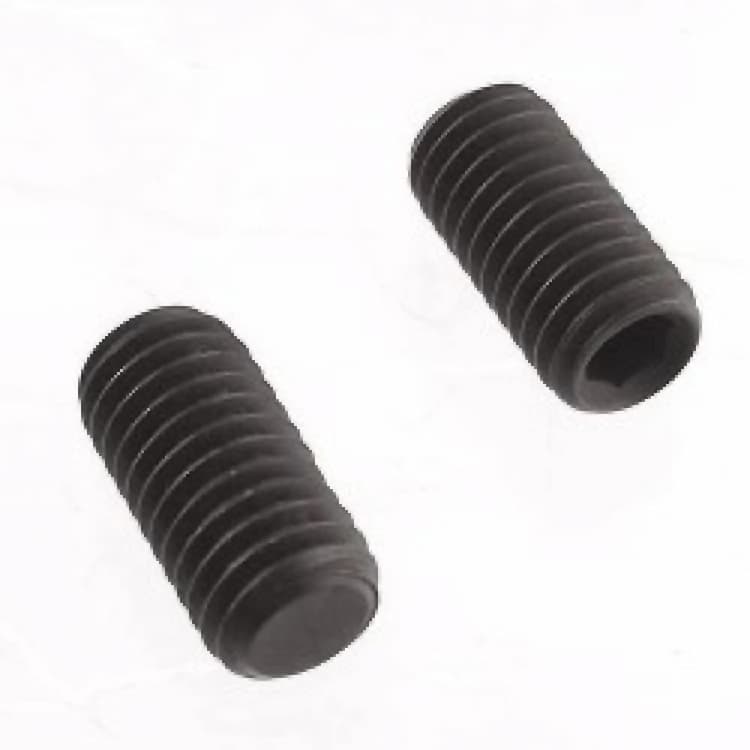

Винт 45H М6х0.75х20, DIN 913 / ISO 4026 установочный с внутренним шестигранником с плоским концом (12.9)
Срок поставки 1-4 дня.
Установочный винт DIN 913 с плоским концом. Предназначен для фиксации деталей на валах без повреждения ответной поверхности. Аналоги стандарта: ISO 4026, ГОСТ 11074-93, ГОСТ Р ИСО 4026-2013. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Внутренний шестигранник минимизирует риск повреждения инструмента. Мелкий шаг резьбы обеспечивает высокую точность настройки и стойкость к вибрациям. Плоский конец наконечника гарантирует фиксацию деталей без деформации их поверхности. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M6 длиной 20 мм с шагом резьбы 0.75 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Твердость 45H характерна для высокопрочных установочных винтов. Такая закалка гарантирует износостойкость наконечника и шлица при жесткой фиксации на валах.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 913 | ГОСТ 11074-93 | ГОСТ Р ИСО 4026-2013 | ISO 4026 |

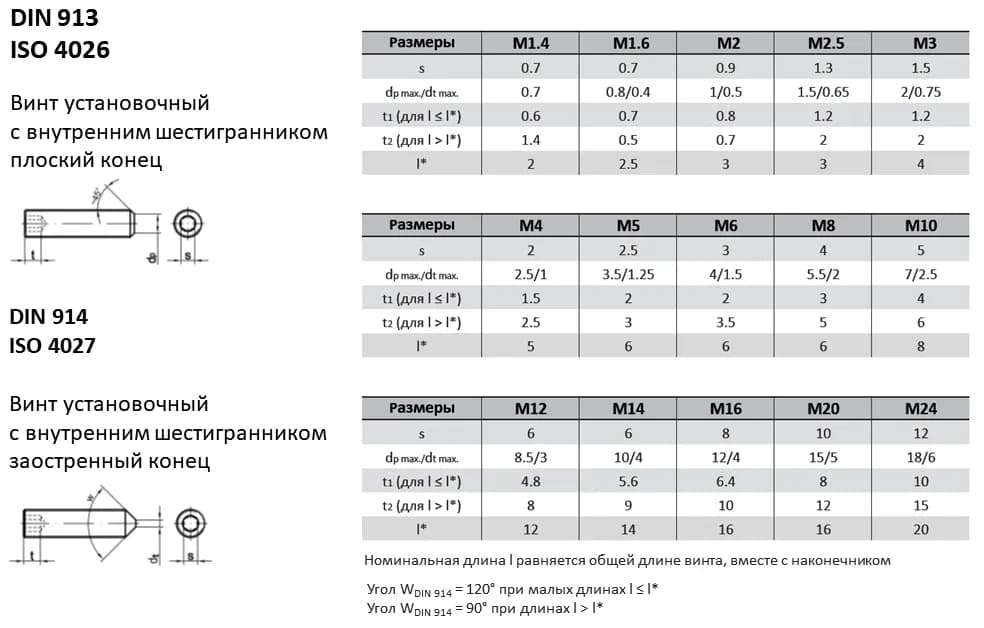

| Диаметр | резьбы | Размер под ключ | Диаметр плоского конца | Глубина шлица винта для коротких винтов | Глубина шлица винта для длинных винтов |
|---|---|---|---|---|---|
| М2 | 0.9 | 1 | 0.8 | 0.7 | |
| М2.5 | 1.3 | 1.5 | 1.2 | 2 | |
| М3 | 1.5 | 2 | 1.2 | 2 | |
| М4 | 2 | 2.5 | 1.5 | 2.5 | |
| М5 | 2.5 | 3.5 | 2 | 3 | |
| М6 | 3 | 4 | 2 | 3.5 | |
| М8 | 4 | 5.5 | 3 | 5 | |
| М10 | 5 | 7 | 4 | 6 | |
| М12 | 6 | 8.5 | 4.8 | 8 | |
| М14 | 6 | 10 | 5.6 | 9 | |
| М16 | 8 | 12 | 6.4 | 10 | |
| М20 | 10 | 15 | 8 | 12 | |
| М24 | 12 | 18 | 10 | 15 |
