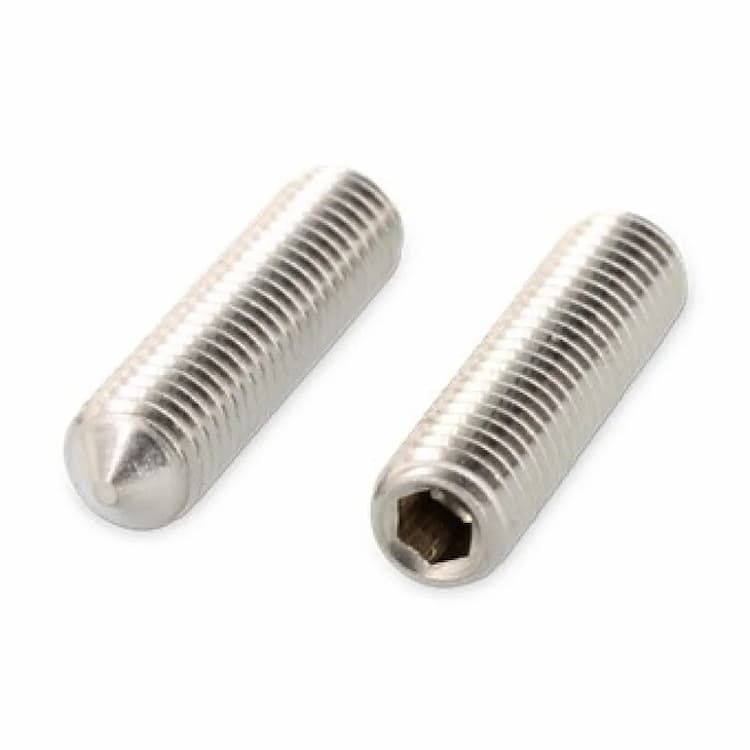

Винт М20х60, DIN 914 / ISO 4027 установочный с внутренним шестигранником с заостренным концом, нержавеющая сталь А2
Установочный винт DIN 914 с коническим наконечником. Обеспечивает максимально жесткую точечную фиксацию за счет частичного внедрения в деталь. Аналоги стандарта: ISO 4027, ГОСТ 8878-93, ГОСТ Р ИСО 4027-2013. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Внутренний шестигранник минимизирует риск повреждения инструмента. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Заостренный наконечник предназначен для глубокого внедрения в тело детали. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M20 длиной 60 мм. Аустенитная сталь А2 (AISI 304) — «пищевая нержавейка». Она устойчива к пресной воде, нетоксична и практически не обладает магнитными свойствами.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 914 | ГОСТ 8878-93 | ГОСТ Р ИСО 4027-2013 | ISO 4027 |
| Диаметр резьбы | Длина | винта Диаметр конического конца | Размер под ключ | Размер с углом конуса | Размер с углом конуса | Значение ок ружности ше стигранника |
|---|---|---|---|---|---|---|
| М1.4 | 2-6 | 0.45 | 0.7 | 0.6 | 1.4 | 0.7 |
| М1.6 | 2-8 | 0.8 | 0.7 | 0.7 | 1.5 | 0.8 |
| М2 | 2-10 | 1 | 0.9 | 0.8 | 1.7 | 1 |
| М2.5 | 3-10 | 1.5 | 1.3 | 1.2 | 2 | 1.43 |
| М3 | 3-20 | 2 | 1.5 | 1.2 | 2 | 1.73 |
| М4 | 4-40 | 2.5 | 2 | 1.5 | 2.5 | 2.3 |
| М5 | 4-40 | 3.5 | 2.5 | 2 | 3 | 2.87 |
| М6 | 5-50 | 4 | 3 | 2 | 3.5 | 3.44 |
| М8 | 6-80 | 5.5 | 4 | 3 | 5 | 4.6 |
| М10 | 8-100 | 7 | 5 | 4 | 6 | 5.72 |
| М12 | 10-80 | 8.5 | 6 | 4.8 | 8 | 6.86 |
| М14 | 20-40 | 10 | 6 | 5.6 | 9 | 7.44 |
| М16 | 16-90 | 12 | 8 | 6.4 | 10 | 9.15 |
| М20 | 20-90 | 15 | 10 | 8 | 12 | 11.43 |
| М24 | 30-100 | 18 | 12 | 10 | 15 | 13.72 |
