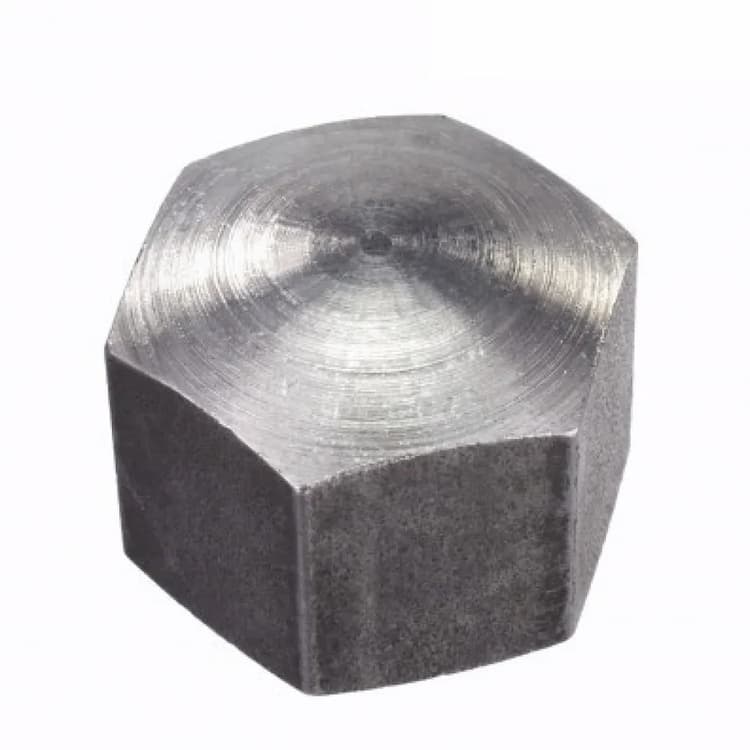

Гайка М10, DIN 917 колпачковая низкая глухая шестигранная
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Колпачковая низкая гайка DIN 917 служит для защиты резьбы и придания эстетичного вида узлам, где критически важна минимальная высота выступающих частей.
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками. Гайка с закрытым куполом, используемая для защиты резьбы и декоративной отделки. Уменьшенная высота корпуса позволяет использовать гайку в ограниченном монтажном пространстве. Глухая конструкция колпачка полностью изолирует резьбовой конец болта от внешней среды.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M10. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.

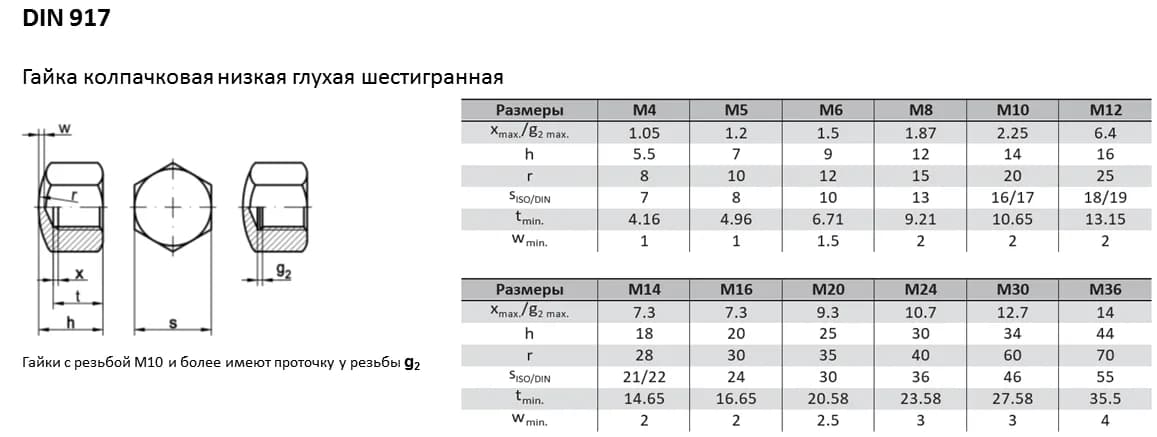

| Параметры гайки | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| Высота гайки, h | 5,5 | 7 | 9 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 34 | 44 | 52 | 58 | 68 | 75 |
| Глубина резьбы, не менее, t | 4,16 | 4,96 | 6,71 | 9,21 | 10,65 | 13,15 | 14,65 | 16,65 | 18,58 | 20,58 | 21,58 | 23,58 | 25,58 | 27,58 | 35,5 | 41,5 | 47,5 | 55,4 | 61,4 |
| Размер под ключ, s | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| Диаметр описанной окружности, не менее, e | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,35 | 26,75 | 29,56 | 32,95 | 37,29 | 39,55 | 45,2 | 50,85 | 60,79 | 72,02 | 82,6 | 93,56 | 104,86 |
