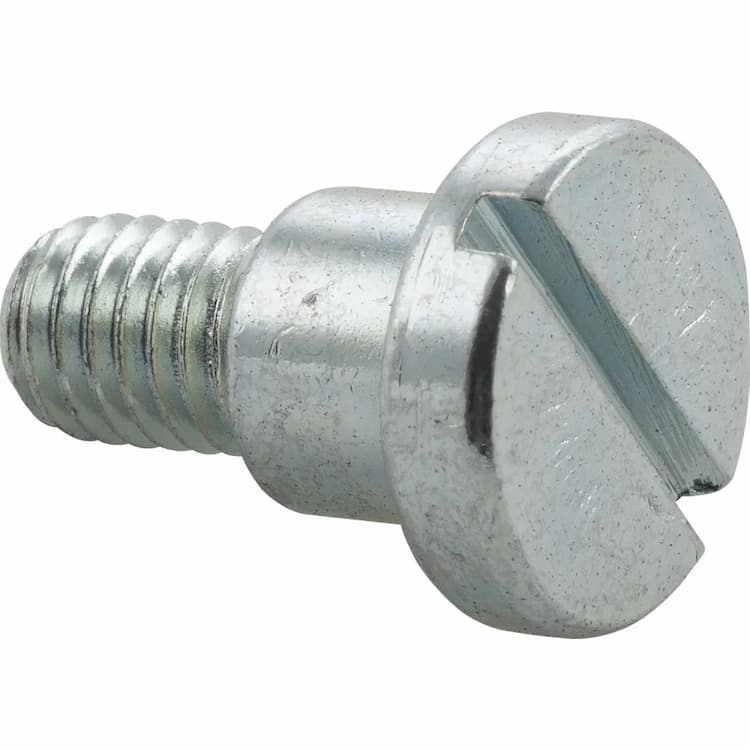

Винт 5.8 М8х10, DIN 923 ступенчатый установочный с цилиндрической головкой и прямым шлицем, оцинкованный
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 923 (винтовая ось) с плоской головкой и уступом используется как компактная ось вращения.
Конструкция и исполнение
Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Неполная резьба позволяет более плотно стягивать соединяемые детали между собой. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M8 длиной 10 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Метиз имеет класс прочности 5.8 (предел прочности 500 МПа). Это стандартный промышленный уровень прочности для общестроительных и бытовых соединений.
Защитное покрытие
Гальваническое цинкование формирует защитный слой, препятствующий доступу кислорода. При повреждении покрытия цинк выступает в роли «жертвенного анода», защищая стальную основу.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

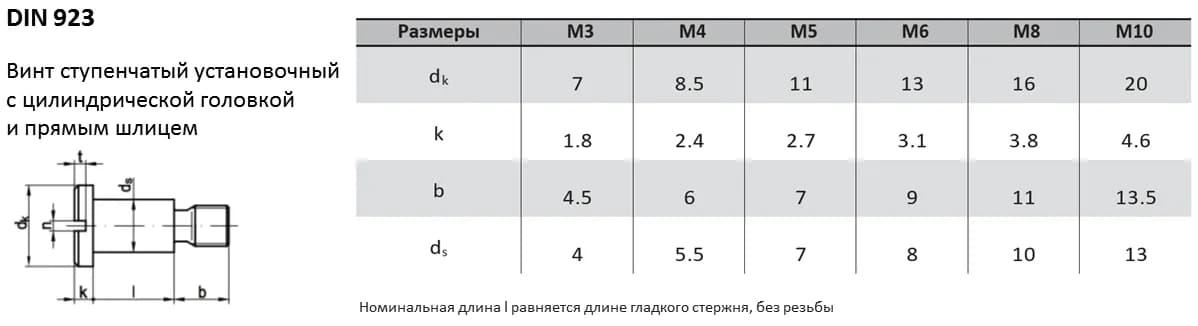

| Параметры винта | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 3,5 | 4 | 4,5 | 6 | 7 | 8,5 | 11 | 13 | 16 | 20 |
| Высота головки, k | 0,9 | 1 | 1,2 | 1,5 | 1,8 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 |
| Ширина шлица, n | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Глубина шлица, t, не более | 0,6 | 0,7 | 0,8 | 0,95 | 1,15 | 1,5 | 1,6 | 1,9 | 2,4 | 2,8 |
| Диаметр, ds | 2 | 2,5 | 2,8 | 3,5 | 4 | 5,5 | 7 | 8 | 10 | 13 |
| Длина резьбовой части, b | 2,2 | 2,5 | 3 | 3,5 | 4,5 | 6 | 7 | 9 | 11 | 13,5 |
| Длина, l, мин. | 0,5 | 0,8 | 1 | 1,2 | 1,4 | 2 | 2,5 | 3 | 4 | 5 |
| Длина, l, макс. | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 25 | 25 | 25 |
