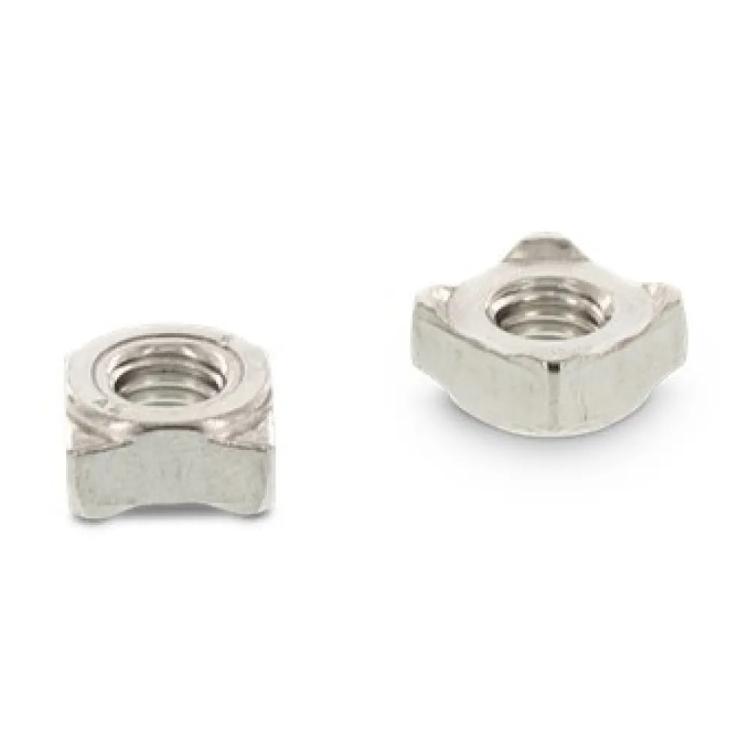

Гайка М5, DIN 928 квадратная приварная, нержавеющая сталь А2
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Гайка квадратная приварная DIN 928 — с четырьмя сварными выступами на опорной поверхности, предназначена для создания резьбового гнезда на тонколистовом металле методом контактной приварки там, где нарезать резьбу невозможно.
Конструкция и принцип приварки
При сжатии электродами и пропускании тока выступы оплавляются и обеспечивают прочное соединение гайки с листом без сквозного отверстия и деформации обратной стороны. Квадратная форма под стандартный ключ, диаметр резьбы М5.
Материал
Нержавеющая сталь А2 — коррозионная стойкость во влажной и агрессивной среде.
Применение
Кузовное производство, электротехнические шкафы и корпуса, вентиляция и тонколистовые конструкции — везде, где к листовой детали нужно прикрепить узел болтом или винтом.
| Параметры гайки | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 |
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | - | - | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 |
| Диаметр, d1 | 6,4 | 8,2 | 9,1 | 12,8 | 15,6 | 17,4 | 20,4 | 22,4 |
| Высота гайки, m | 3,5 | 4,2 | 5 | 6,5 | 8 | 9,5 | 11,4 | 13 |
| Длина грани, s | 7 | 9 | 10 | 14 | 17 | 19 | 22 | 24 |
| Диагональ квадратного сечения, не менее, e | 9 | 12 | 13 | 18 | 22 | 25 | 28 | 32 |
| Высота приварных выступов, h1 | 0,6 | 0,8 | 0,8 | 1 | 1,2 | 1,4 | 1,4 | 1,6 |
| Высота, не менее, h2 | 0,4 | 0,6 | 0,7 | 1,1 | 1,25 | 1,75 | 1,75 | 2 |
