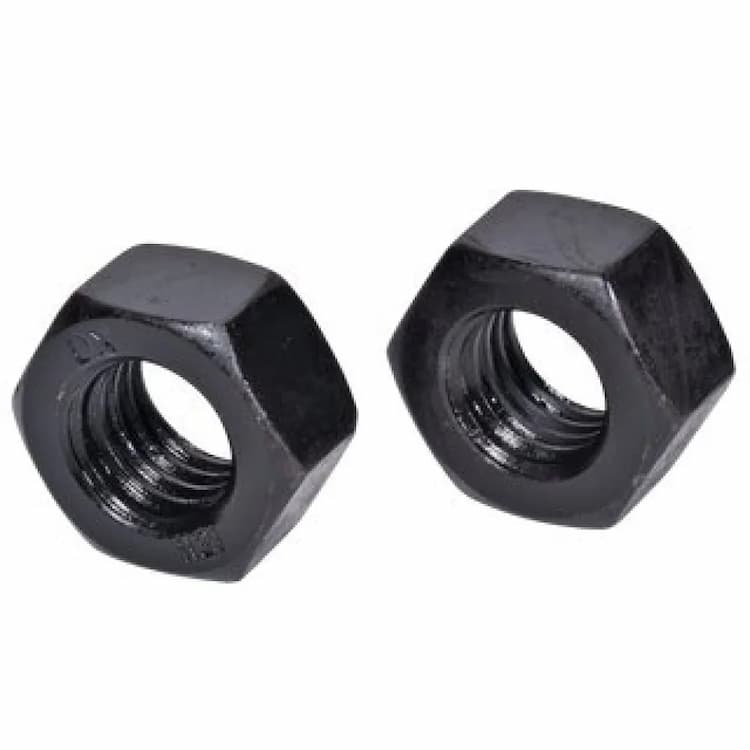

Гайка 12 М18х1.5, DIN 934 / ISO 8673 шестигранная с мелкой резьбой
Срок поставки 1-4 дня.
Гайка стандарта DIN 934 представляет собой классический шестигранный крепеж со стандартной высотой. Это самый массовый тип гаек, используемый в резьбовых соединениях общего назначения во всех отраслях промышленности. Аналоги стандарта: ISO 4032, ISO 8673, ГОСТ 5915-70, ГОСТ 5927-70, ГОСТ 10605-94, ГОСТ 15526-70, ГОСТ ISO 4032-2014, ГОСТ ISO 8673-2014. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M18 с шагом резьбы 1.5 мм. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия. Максимальный класс прочности 12 предназначен для критических узлов, подвергающихся экстремальным статическим и динамическим нагрузкам.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 934 | ГОСТ 5915-70, ГОСТ 5927-70, ГОСТ 10605-94, ГОСТ 15526-70 | ГОСТ ISO 4032-2014, ГОСТ ISO 8673-2014 | ISO 4032, ISO 8673 |
| Метрический диаметр | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 | М72 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер под ключ, мм | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 | 105 |
| Высота min | 2,15 | 2,9 | 3,7 | 4,7 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | 14,3 | 14,9 | 16,9 | 17,7 | 20,7 | 22,7 | 27,4 | 32,4 | 36,4 | 43,4 | 49,1 | 56,1 |
| Высота max | 2,4 | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 29 | 34 | 38 | 45 | 51 | 58 |
| Диаметр описанной окружности не менее, мм/ | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 | 39,55 | 45,2 | 50,85 | 60,79 | 72,09 | 82,6 | 93,56 | 104,86 | 116,16 |
| Шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
