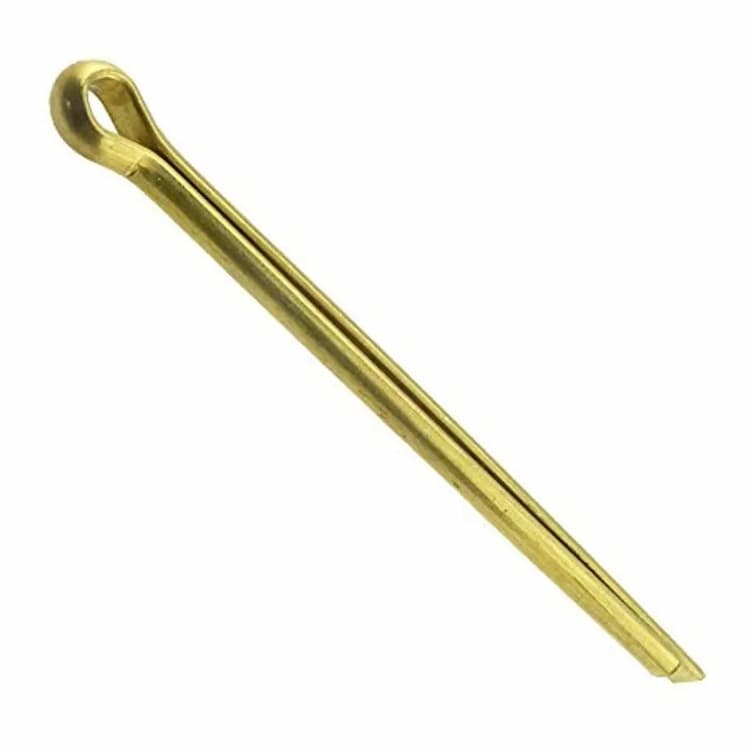

Шплинт d1.6х25, DIN 94 / ISO 1234, разводной, латунь

Разводной шплинт DIN 94 — классический одноразовый стопорный элемент для фиксации корончатых гаек, осей, пальцев и валов от осевого смещения и самопроизвольного отворачивания. Изделие имеет полукруглое сечение заготовки и кольцевую петлю-головку. После установки в сквозное отверстие свободные концы разводятся в стороны на 60–90°, что формирует надёжный механический замок, не раскрывающийся под вибрацией. Аналоги и взаимозаменяемые стандарты: ISO 1234, ГОСТ 397-79.

Конструктивные особенности

Разводной тип: после установки в сквозное отверстие свободные концы шплинта разгибаются в разные стороны, формируя неразъёмный замок против осевого смещения и отворачивания корончатой гайки.

Технические параметры

Номинальный диаметр: 1.6 мм. Длина: 25 мм.

Материал и защита от коррозии

Латунь (медно-цинковый сплав) обладает хорошей коррозионной стойкостью в атмосферных условиях и пресной воде, отсутствием магнитных свойств и декоративным золотистым оттенком. Легко поддаётся механической обработке и пластической деформации, широко применяется в приборостроении, сантехнике и декоративных узлах.

Рекомендации по монтажу

Длина шплинта выбирается так, чтобы после прохождения через отверстие гайки и болта оставался запас для разведения концов на 60–90°. Повторное использование разводных шплинтов не допускается — при демонтаже устанавливайте новый шплинт. Диаметр отверстия под шплинт должен точно соответствовать его номинальному диаметру; чрезмерный зазор приводит к «болтанке» и ускоренному усталостному разрушению в зоне перегиба.
