DIN 94 Шплинт

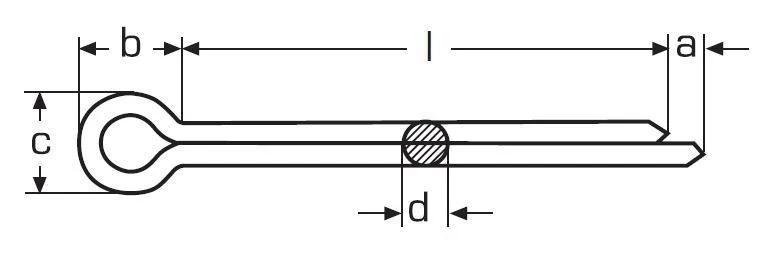

Технический чертёж DIN 94

Соответствие стандартов

DIN	DIN 94
ГОСТ	ГОСТ 397-79
ISO	ISO 1234
EN	EN 21234

Скачать PDF В каталог

Описание

DIN 94 — стандарт, устанавливающий требования к изделию «Шплинт»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 397-79; ISO: ISO 1234; EN: EN 21234.

В каталоге «Весь Крепеж» представлено 591 позиций по стандарту DIN 94: длины от 4 до 250 мм. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь — покрытия: оцинкованное
Нержавеющая сталь (А4, А2)
Латунь
Медь

Применение

Основное назначение изделий DIN 94 — стопорение корончатых гаек и фиксация деталей на осях и валах, предотвращение самопроизвольного разъединения узлов.

Таблица размеров DIN 94

d1 max	1.4	1.8	2.3	2.9	3.2	3.7	4.2	4.6	5.9	7.5	9.5
d1 min	1.3	1.7	2.1	2.7	3.0	3.5	4.0	4.4	5.7	7.3	9.3
a max	2.5	2.5	2.5	3.2	3.5	4.0	4.0	4.0	4.0	4.0	6.3
b	3.2	4.0	5.0	6.4	7.0	8.0	8.5	10.0	12.6	16.0	20.0
c min	2.4	3.2	4.0	5.1	6.1	6.5	7.6	8.0	10.3	13.1	16.6
c max	2.8	3.6	4.6	5.8	6.8	7.4	8.2	9.2	11.8	15.0	19.0
L	d
1.6	2.0	2.5	3.2	3.5	4.0	4.5	5.0	6.3	8.0	10.0
10		X
12
14	X
16		X	X
20	X	X	X	X
25		X	X	X		X
28				X				X
32	X	X	X	X		X		X
40		X	X	X		X		X
50		X		X	X	X	X	X	X	X
60					X
63						X		X	X	X	X
71						X			X
80								X		X
90										X
100								X		X	X
