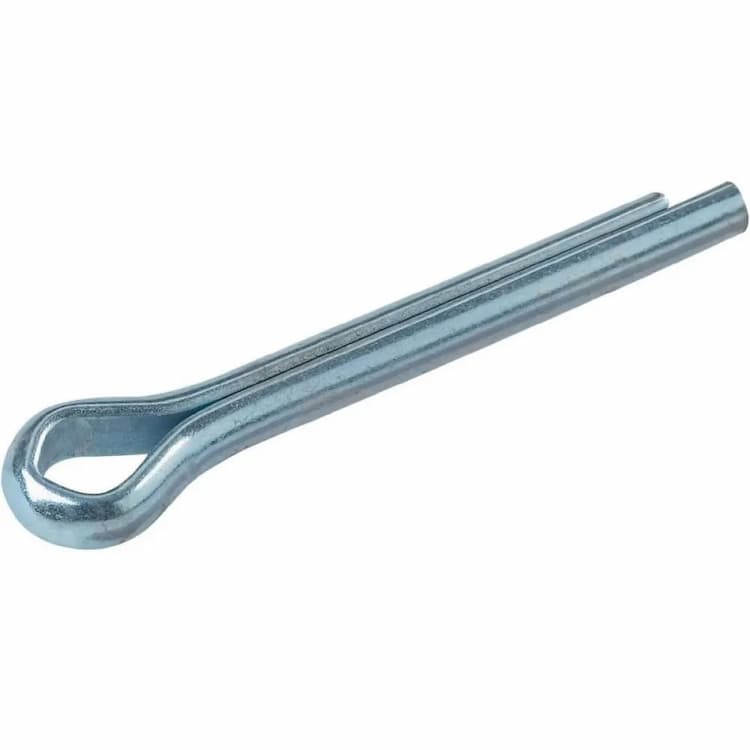

Шплинт d1.6х40, DIN 94 / ISO 1234, разводной, оцинкованный
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Разводной шплинт DIN 94 — классический одноразовый стопорный элемент для фиксации корончатых гаек, осей, пальцев и валов от осевого смещения и самопроизвольного отворачивания. Изделие имеет полукруглое сечение заготовки и кольцевую петлю-головку. После установки в сквозное отверстие свободные концы разводятся в стороны на 60–90°, что формирует надёжный механический замок, не раскрывающийся под вибрацией. Аналоги и взаимозаменяемые стандарты: ISO 1234, ГОСТ 397-79.
Конструктивные особенности
Разводной тип: после установки в сквозное отверстие свободные концы шплинта разгибаются в разные стороны, формируя неразъёмный замок против осевого смещения и отворачивания корончатой гайки.
Технические параметры
Номинальный диаметр: 1.6 мм. Длина: 40 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам. Гальваническое цинковое покрытие формирует на поверхности стали защитный барьерный и протекторный слой, предотвращающий поверхностную коррозию при эксплуатации в нормальных атмосферных условиях и существенно продлевающий срок службы соединения.
Рекомендации по монтажу
Длина шплинта выбирается так, чтобы после прохождения через отверстие гайки и болта оставался запас для разведения концов на 60–90°. Повторное использование разводных шплинтов не допускается — при демонтаже устанавливайте новый шплинт. Диаметр отверстия под шплинт должен точно соответствовать его номинальному диаметру; чрезмерный зазор приводит к «болтанке» и ускоренному усталостному разрушению в зоне перегиба.
| DIN | ГОСТ | ISO | EN |
|---|---|---|---|
| DIN 94 | ГОСТ 397-79 | ISO 1234 | EN 21234 |
| d1 max | 1.4 | 1.8 | 2.3 | 2.9 | 3.2 | 3.7 | 4.2 | 4.6 | 5.9 | 7.5 | 9.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 min | 1.3 | 1.7 | 2.1 | 2.7 | 3.0 | 3.5 | 4.0 | 4.4 | 5.7 | 7.3 | 9.3 |
| a max | 2.5 | 2.5 | 2.5 | 3.2 | 3.5 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 6.3 |
| b | 3.2 | 4.0 | 5.0 | 6.4 | 7.0 | 8.0 | 8.5 | 10.0 | 12.6 | 16.0 | 20.0 |
| c min | 2.4 | 3.2 | 4.0 | 5.1 | 6.1 | 6.5 | 7.6 | 8.0 | 10.3 | 13.1 | 16.6 |
| c max | 2.8 | 3.6 | 4.6 | 5.8 | 6.8 | 7.4 | 8.2 | 9.2 | 11.8 | 15.0 | 19.0 |
| L | d | ||||||||||
| 1.6 | 2.0 | 2.5 | 3.2 | 3.5 | 4.0 | 4.5 | 5.0 | 6.3 | 8.0 | 10.0 | |
| 10 | X | ||||||||||
| 12 | |||||||||||
| 14 | X | ||||||||||
| 16 | X | X | |||||||||
| 20 | X | X | X | X | |||||||
| 25 | X | X | X | X | |||||||
| 28 | X | X | |||||||||
| 32 | X | X | X | X | X | X | |||||
| 40 | X | X | X | X | X | ||||||
| 50 | X | X | X | X | X | X | X | X | |||
| 60 | X | ||||||||||
| 63 | X | X | X | X | X | ||||||
| 71 | X | X | |||||||||
| 80 | X | X | |||||||||
| 90 | X | ||||||||||
| 100 | X | X | X |
