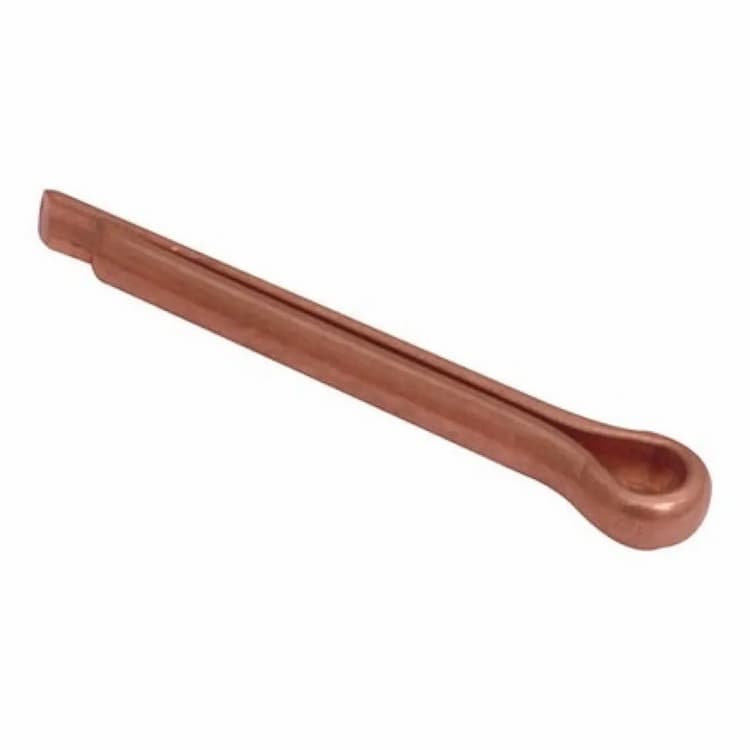

Шплинт d5х32, DIN 94 / ISO 1234, разводной, медь

Разводной шплинт DIN 94 — классический одноразовый стопорный элемент для фиксации корончатых гаек, осей, пальцев и валов от осевого смещения и самопроизвольного отворачивания. Изделие имеет полукруглое сечение заготовки и кольцевую петлю-головку. После установки в сквозное отверстие свободные концы разводятся в стороны на 60–90°, что формирует надёжный механический замок, не раскрывающийся под вибрацией. Аналоги и взаимозаменяемые стандарты: ISO 1234, ГОСТ 397-79.

Конструктивные особенности

Разводной тип: после установки в сквозное отверстие свободные концы шплинта разгибаются в разные стороны, формируя неразъёмный замок против осевого смещения и отворачивания корончатой гайки.

Технические параметры

Номинальный диаметр: 5 мм. Длина: 32 мм.

Материал и защита от коррозии

Медное исполнение сочетает высокую пластичность, превосходную электро- и теплопроводность и естественную антикоррозионную стойкость. Медные шплинты и штифты традиционно применяются в электротехнике, судовых системах, а также там, где недопустимо искрообразование или требуется немагнитность соединения.

Рекомендации по монтажу

Длина шплинта выбирается так, чтобы после прохождения через отверстие гайки и болта оставался запас для разведения концов на 60–90°. Повторное использование разводных шплинтов не допускается — при демонтаже устанавливайте новый шплинт. Диаметр отверстия под шплинт должен точно соответствовать его номинальному диаметру; чрезмерный зазор приводит к «болтанке» и ускоренному усталостному разрушению в зоне перегиба.
