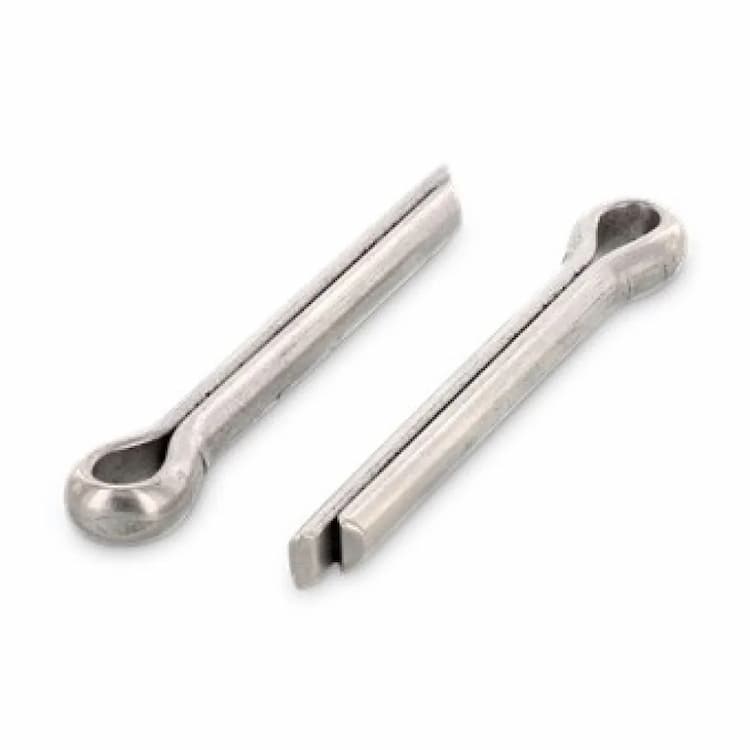

Шплинт d8х50, DIN 94 / ISO 1234, разводной, нержавеющая сталь А4
Разводной шплинт DIN 94 — классический одноразовый стопорный элемент для фиксации корончатых гаек, осей, пальцев и валов от осевого смещения и самопроизвольного отворачивания. Изделие имеет полукруглое сечение заготовки и кольцевую петлю-головку. После установки в сквозное отверстие свободные концы разводятся в стороны на 60–90°, что формирует надёжный механический замок, не раскрывающийся под вибрацией. Аналоги и взаимозаменяемые стандарты: ISO 1234, ГОСТ 397-79.
Конструктивные особенности
Разводной тип: после установки в сквозное отверстие свободные концы шплинта разгибаются в разные стороны, формируя неразъёмный замок против осевого смещения и отворачивания корончатой гайки.
Технические параметры
Номинальный диаметр: 8 мм. Длина: 50 мм.
Материал и защита от коррозии
Изделие выполнено из аустенитной нержавеющей стали, что обеспечивает исключительную стойкость к атмосферной коррозии, влаге, слабым кислотам и щелочам. Нержавеющие крепёжные элементы незаменимы в пищевой, химической промышленности, судостроении и при эксплуатации на открытом воздухе, сохраняя при этом эстетичный внешний вид без дополнительных покрытий. Марка A4 (AISI 316, аналог 10Х17Н13М2) — кислотостойкая нержавеющая сталь с добавлением молибдена. Обладает повышенной стойкостью к хлоридам, морской воде и агрессивным химическим средам. Обязательна для применения в судостроении, прибрежной эксплуатации и на объектах химической промышленности.
Рекомендации по монтажу
Длина шплинта выбирается так, чтобы после прохождения через отверстие гайки и болта оставался запас для разведения концов на 60–90°. Повторное использование разводных шплинтов не допускается — при демонтаже устанавливайте новый шплинт. Диаметр отверстия под шплинт должен точно соответствовать его номинальному диаметру; чрезмерный зазор приводит к «болтанке» и ускоренному усталостному разрушению в зоне перегиба.
