Болт 10.9 М10х1.25х45, DIN 961 / ISO 8676 с шестигранной головкой и мелкой полной резьбой, оцинкованный
Срок поставки 1-4 дня.
Болт DIN 961 — это изделие с шестигранной головкой и полной резьбой мелкого шага для вибронагруженных узлов. Аналоги стандарта: ISO 8676, ГОСТ 15589-70, ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ Р 50795-95. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M10, нарезанную по всей длине стержня, с мелким шагом, (1.25 мм). Номинальная длина составляет 45 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 10.9 обеспечивает предел прочности 1000 МПа для экстремальных динамических нагрузок.
Защитное покрытие
Поверхность защищена методом гальванического цинкования. Слой цинка предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра. Так как изделие относится к высокопрочному крепежу, затяжку необходимо производить с контролем крутящего момента согласно технической документации.

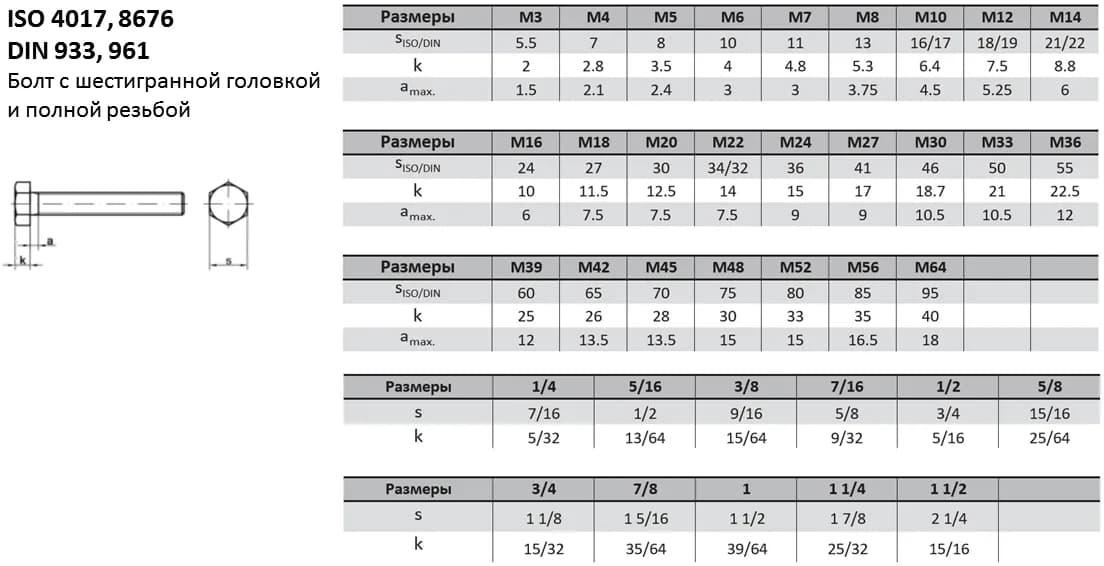

| DIN | ГОСТ | ГОСТ Р ИСО | ISO | EN |
|---|---|---|---|---|
| DIN 961 | ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70 | ГОСТ Р ИСО 8676-2013, ГОСТ Р 50795-95 | ISO 8676 | EN 28676 |
| Параметры болта | M8 | M10 | M10 | M12 | M12 | M14 | M16 | М18 | М20 | М20 | М22 | М24 | М27 | М30 | M36 | М42 | М48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1 | 1 | 1,25 | 1,5 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 |
| Высота головки, K | 5,3 | 6,4 | 6,4 | 7,5 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 |
| C макс. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 |
| C мин. | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 |
| R | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 |
| A макс. | 3 | 3 | 4 | 4,5 | 4 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 6 | 6 | 6 | 9 | 9 | 9 |
| Диаметр описанной окружности e, не менее DIN 961 | 14,38 | 18,9 | 18,9 | 21,1 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 |
| Диаметр описанной окружности e, не менее ISO 8676 | 17,8 | 17,77 | 20,03 | 20,03 | 23,36 | 37,72 | |||||||||||
| Размер под ключ, S DIN 961 | 13 | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 30 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 |
| Размер под ключ, S ISO 8676 | 16 | 16 | 18 | 18 | 21 | 34 | |||||||||||
| Длина болта, L мин. | 16 | 20 | 20 | 25 | 25 | 30 | 35 | 35 | 40 | 40 | 45 | 40 | 55 | 40 | 50 | 90 | 100 |
| Длина болта, L макс. | 80 | 100 | 100 | 120 | 120 | 150 | 160 | 180 | 200 | 200 | 220 | 200 | 200 | 200 | 200 | 420 | 480 |
