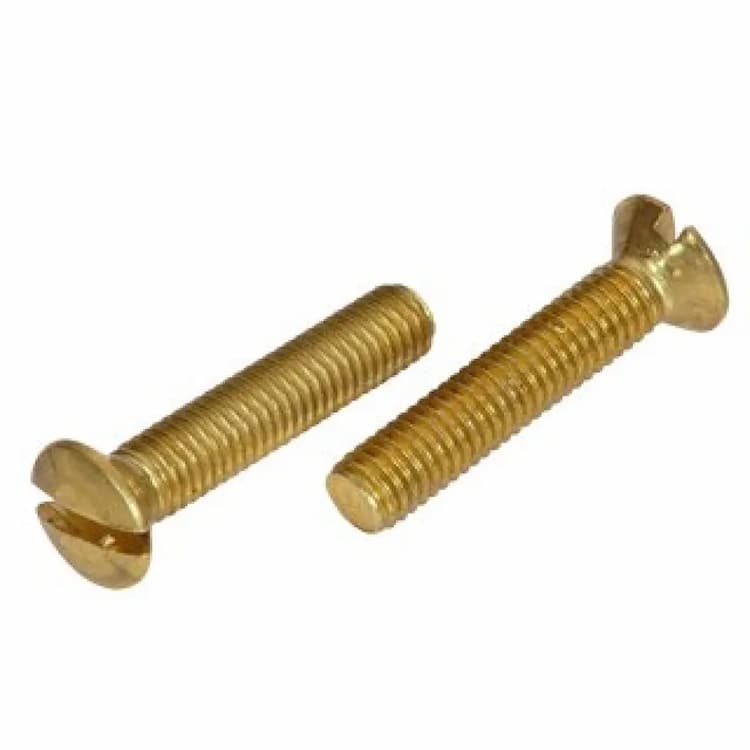

Винт М5х100, DIN 964 с полупотайной головкой и прямым шлицем, латунь
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 964 оснащен полупотайной головкой под прямой шлиц, что традиционно применяется в точных приборах и мебельной фурнитуре. Аналоги стандарта: ISO 2010, ГОСТ 17474-80, ГОСТ Р ИСО 2010-2013. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Полупотайная головка сочетает эстетику полукруглой и возможность частичного заглубления. Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M5 длиной 100 мм. Латунный крепеж ценится за высокую электропроводность, немагнитность и стойкость к коррозии. Часто используется в электротехнике.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 964 | ГОСТ 17474-80 | ГОСТ Р ИСО 2010-2013 | ISO 2010 |
| Параметры винта | М1,6 | М2 | М2,5 | М3 | М (3,5) | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, d2 EN ISO 2009 | 3 | 3,8 | 4,7 | 5,5 | 7,3 | 8,4 | 9,3 | 11,3 | 15,8 | 18,3 |
| Диаметр головки, d2 DIN 963 | 3 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 |
| Высота головки, k EN ISO 2009 | 1 | 1,2 | 1,5 | 1,65 | 2,35 | 2,7 | 2,7 | 3,3 | 4,65 | 5 |
| Высота головки, k DIN 963 | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 |
| n | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 |
| t, макс. | 0,8 | 1 | 1,2 | 1,45 | 1,7 | 1,9 | 2,4 | 2,8 | 3,7 | 4,4 |
| Номинальная длина, l мин. | 2,5 | 3 | 4 | 5 | 6 | 6 | 8 | 8 | 10 | 12 |
| Номинальная длина, l макс. | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 80 | 80 |
