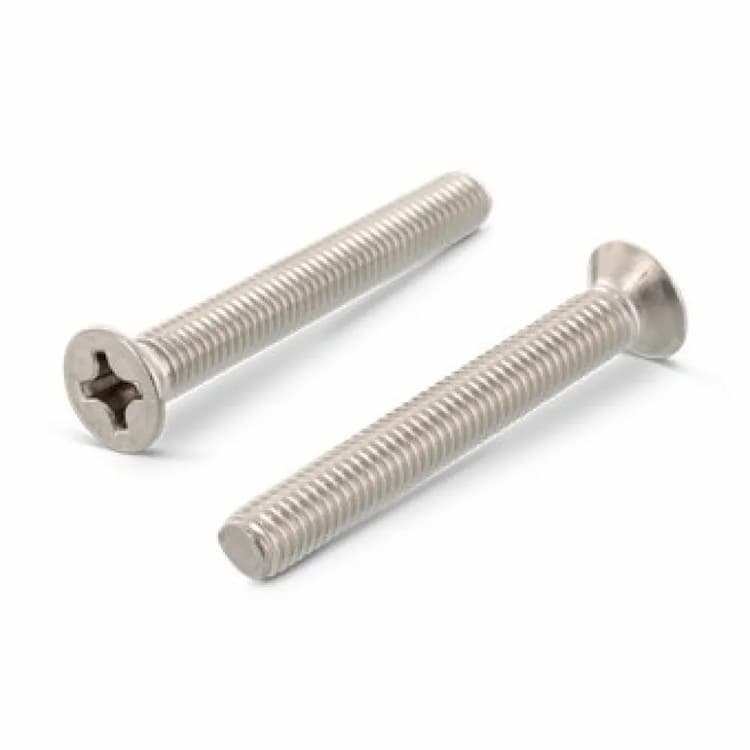

Винт М5х35, DIN 965 / ISO 7046 с потайной головкой PH, нержавеющая сталь А4
Винт DIN 965 — классический метиз с потайной головкой и крестообразным шлицем для монтажа «впотай». Аналоги стандарта: ISO 7046-1, ISO 7046-2, ISO 14581, ГОСТ 17475-80, ГОСТ Р ИСО 7046-1-2013, ГОСТ Р ИСО 7046-2-2013, ГОСТ Р ИСО 14581-2021. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Потайная головка позволяет скрыть крепеж в теле детали заподлицо. Шлиц Phillips (PH) является стандартом для быстрой и точной сборки. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M5 длиной 35 мм. Кислотостойкая сталь А4 (AISI 316) с добавлением молибдена. Обладает исключительной стойкостью к хлоридам, морской воде и агрессивным химическим средам.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 965 | ГОСТ 17475-80 | ГОСТ Р ИСО 7046-1-2013, ГОСТ Р ИСО 7046-2-2013, ГОСТ Р ИСО 14581-2021 | ISO 7046-1, ISO 7046-2, ISO 14581 |
| Диаметр | Длина мм. | Диаметр | Длина мм. | Диаметр | Длина мм. | Диаметр | Длина мм. | |||
|---|---|---|---|---|---|---|---|---|---|---|
| М1,6 | 2 | М3 | 22 | М6 | 8 | М12 | 35 | |||
| М1,6 | 3 | М3 | 25 | М6 | 10 | М12 | 40 | |||
| М1,6 | 4 | М3 | 28 | М6 | 12 | М12 | 45 | |||
| М1,6 | 5 | М3 | 30 | М6 | 14 | М12 | 50 | |||
| М1,6 | 6 | М3,5 | 4 | М6 | 16 | М12 | 55 | |||
| М1,6 | 8 | М3,5 | 5 | М6 | 18 | М12 | 60 | |||
| М1,6 | 10 | М3,5 | 6 | М6 | 20 | М12 | 70 | |||
| М1,8 | 2 | М3,5 | 8 | М6 | 22 | М12 | 80 | |||
| М1,8 | 3 | М3,5 | 10 | М6 | 25 | |||||
| М1,8 | 4 | М3,5 | 12 | М6 | 28 | |||||
| М1,8 | 5 | М3,5 | 14 | М6 | 30 | |||||
| М1,8 | 6 | М3,5 | 16 | М6 | 35 | |||||
| М1,8 | 8 | М3,5 | 18 | М6 | 40 | |||||
| М1,8 | 10 | М3,5 | 20 | М6 | 45 | |||||
| М1,8 | 12 | М3,5 | 22 | М6 | 50 | |||||
| М1,8 | 14 | М3,5 | 25 | М8 | 10 | |||||
| М1,8 | 16 | М3,5 | 28 | М8 | 12 | |||||
| М2 | 3 | М3,5 | 30 | М8 | 14 | |||||
| М2 | 4 | М3,5 | 35 | М8 | 16 | |||||
| М2 | 5 | М4 | 5 | М8 | 18 | |||||
| М2 | 6 | М4 | 6 | М8 | 20 | |||||
| М2 | 8 | М4 | 8 | М8 | 22 | |||||
| М2 | 10 | М4 | 10 | М8 | 25 | |||||
| М2 | 12 | М4 | 12 | М8 | 28 | |||||
| М2 | 14 | М4 | 14 | М8 | 30 | |||||
| М2 | 16 | М4 | 16 | М8 | 35 | |||||
| М2 | 18 | М4 | 18 | М8 | 40 | |||||
| М2,5 | 3 | М4 | 20 | М8 | 45 | |||||
| М2,5 | 4 | М4 | 22 | М8 | 50 | |||||
| М2,5 | 5 | М4 | 25 | М8 | 55 | |||||
| М2,5 | 6 | М4 | 28 | М10 | 12 | |||||
| М2,5 | 8 | М4 | 30 | М10 | 14 | |||||
| М2,5 | 10 | М4 | 35 | М10 | 16 | |||||
| М2,5 | 12 | М4 | 40 | М10 | 18 | |||||
| М2,5 | 14 | М5 | 6 | М10 | 20 | |||||
| М2,5 | 16 | М5 | 8 | М10 | 22 | |||||
| М2,5 | 18 | М5 | 10 | М10 | 25 | |||||
| М2,5 | 20 | М5 | 12 | М10 | 28 | |||||
| М2,5 | 22 | М5 | 14 | М10 | 30 | |||||
| М2,5 | 25 | М5 | 16 | М10 | 35 | |||||
| М3 | 4 | М5 | 18 | М10 | 40 | |||||
| М3 | 5 | М5 | 20 | М10 | 45 | |||||
| М3 | 6 | М5 | 22 | М10 | 50 | |||||
| М3 | 8 | М5 | 25 | М10 | 55 | |||||
| М3 | 10 | М5 | 28 | М10 | 60 | |||||
| М3 | 12 | М5 | 30 | М12 | 20 | |||||
| М3 | 14 | М5 | 35 | М12 | 22 | |||||
| М3 | 16 | М5 | 40 | М12 | 25 | |||||
| М3 | 18 | М5 | 45 | М12 | 28 | |||||
| М3 | 20 | М5 | 50 | М12 | 30 |
