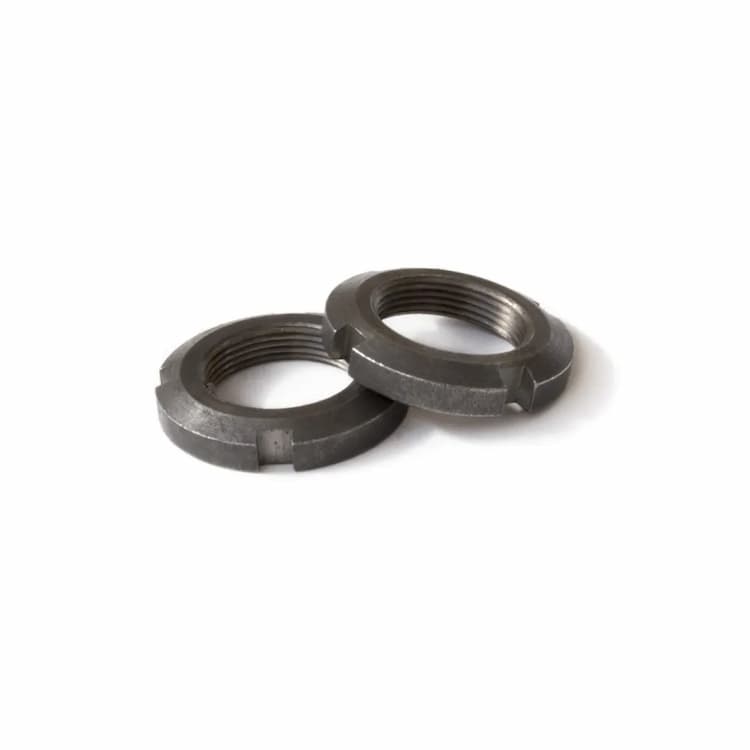

Гайка 14H М17х1, DIN 981 круглая шлицевая KM3
Срок поставки 1-4 дня.
Круглая шлицевая гайка DIN 981 предназначена для осевой фиксации деталей на валах совместно со стопорными многолапчатыми шайбами DIN 5406. Аналоги стандарта: ГОСТ 11871-88. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Круглая геометрия корпуса характерна для шлицевых гаек или изделий под ручную накатку. Изделие затягивается специальным ключом с помощью пазов (шлицев) на наружной или торцевой поверхности.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M17 с шагом резьбы 1 мм. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия. Маркировка 14H указывает на минимальную твердость 140 HV. Применяется для стопорных или шлицевых гаек, где определяющим фактором является сопротивление износу.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ |
|---|---|
| DIN 981 | ГОСТ 11871-88 |

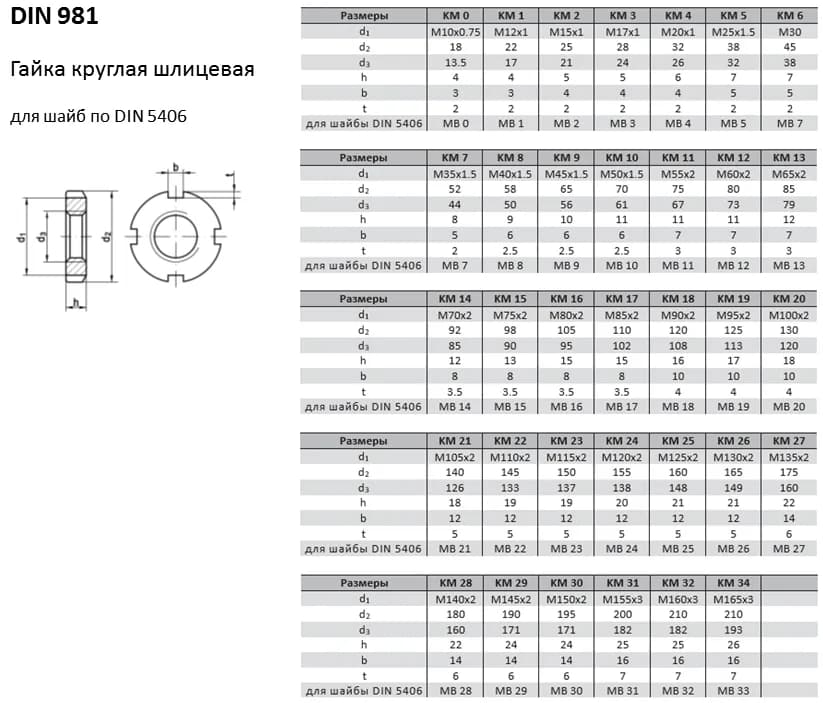

| Наименование исполнения | Диаметр и шаг резьбы | Внешний диаметр | d3 | Толщина мм. |
|---|---|---|---|---|
| KM 0 | 10x0,75 | 18 | 13,5 | 4 |
| KM 1 | 12x1 | 22 | 17 | 4 |
| KM 2 | 15x1 | 25 | 21 | 5 |
| KM 3 | 17x1 | 28 | 24 | 5 |
| KM 4 | 20x1 | 32 | 26 | 6 |
| KM 5 | 25x1,5 | 38 | 32 | 7 |
| KM 6 | 30x1,5 | 45 | 38 | 7 |
| KM 7 | 35x1,5 | 52 | 44 | 8 |
| KM 8 | 40x1,5 | 58 | 50 | 9 |
| KM 9 | 45x1,5 | 65 | 56 | 10 |
| KM 10 | 50x1,5 | 70 | 61 | 11 |
| KM 11 | 55x2 | 75 | 67 | 11 |
| KM 12 | 60x2 | 80 | 73 | 11 |
| KM 13 | 65x2 | 85 | 79 | 12 |
| KM 14 | 70x2 | 92 | 85 | 12 |
| KM 15 | 75x2 | 98 | 90 | 13 |
| KM 16 | 80x2 | 105 | 95 | 15 |
| KM 17 | 85x2 | 110 | 102 | 16 |
| KM 18 | 90x2 | 120 | 108 | 16 |
| KM 19 | 95x2 | 125 | 113 | 17 |
| KM 20 | 100x2 | 130 | 120 | 18 |
| KM 21 | 105x2 | 140 | 126 | 18 |
| KM 22 | 110x2 | 145 | 133 | 19 |
| KM 23 | 115x2 | 150 | 137 | 19 |
| KM 24 | 120x2 | 155 | 138 | 20 |
| KM 25 | 125x2 | 160 | 148 | 21 |
| KM 26 | 130x2 | 165 | 149 | 21 |
| KM 27 | 135x2 | 175 | 160 | 22 |
| KM 28 | 140x2 | 180 | 160 | 22 |
| KM 29 | 145x2 | 190 | 171 | 24 |
| KM 30 | 150x2 | 195 | 171 | 24 |
| KM 31 | 155x3 | 210 | 182 | 25 |
| KM 32 | 160x3 | 210 | 182 | 25 |
| KM 33 | 165x3 | 210 | 193 | 26 |
| KM 34 | 170x3 | 220 | 193 | 26 |
| KM 36 | 180x3 | 230 | 203 | 27 |
| KM 38 | 190x3 | 240 | 214 | 28 |
| KM 40 | 200x3 | 250 | 226 | 29 |
