Шайба d20х28х0.2, DIN 988 регулировочная, нержавеющая сталь А2
Срок поставки 1-4 дня.
Регулировочная шайба DIN 988 является точным калибровочным элементом для выборки люфтов и установки требуемых зазоров в подшипниковых узлах и механизмах.
Конструкция и размеры
Изделие предназначено для точной регулировки осевых зазоров в механизмах, подшипниковых узлах и прецизионных соединениях. Основные геометрические параметры изделия: внутренний диаметр 20 мм, внешний диаметр 28 мм, толщина 0.2 мм.
Материал и характеристики
Шайба изготовлена из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажных помещениях, на открытом воздухе и в пищевой промышленности.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.

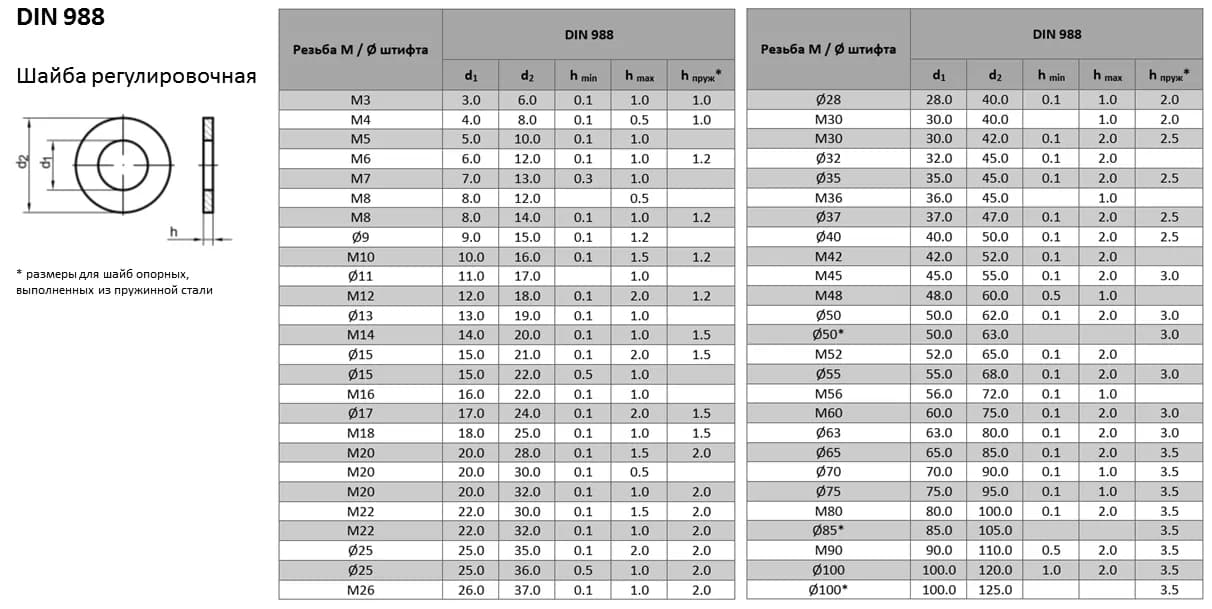

| Параметры шайбы | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешний диаметр, d1 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 |
| Высота шайбы, h, миним. | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Высота шайбы, h, макс. | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 1,8 | 1,8 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
