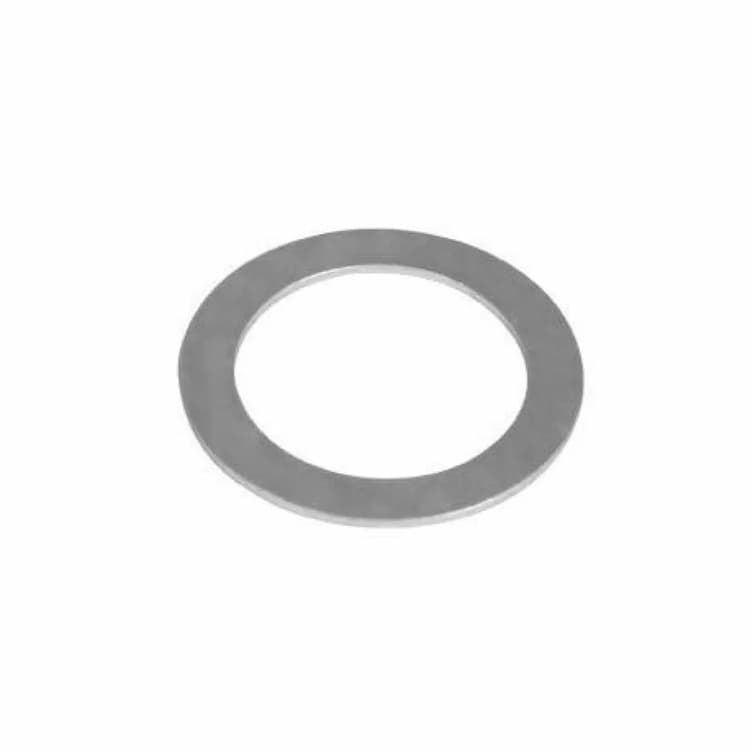

Шайба d22х30х2, DIN 988 регулировочная, сталь пружинная
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Регулировочная шайба DIN 988 является точным калибровочным элементом для выборки люфтов и установки требуемых зазоров в подшипниковых узлах и механизмах.
Конструкция и размеры
Изделие предназначено для точной регулировки осевых зазоров в механизмах, подшипниковых узлах и прецизионных соединениях. Основные геометрические параметры изделия: внутренний диаметр 22 мм, внешний диаметр 30 мм, толщина 2 мм.
Материал и характеристики
Изделие изготовлено из высокоуглеродистой пружинной стали с термической обработкой. Материал гарантирует сохранение упругих свойств и стабильность геометрии при длительных циклических нагрузках.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

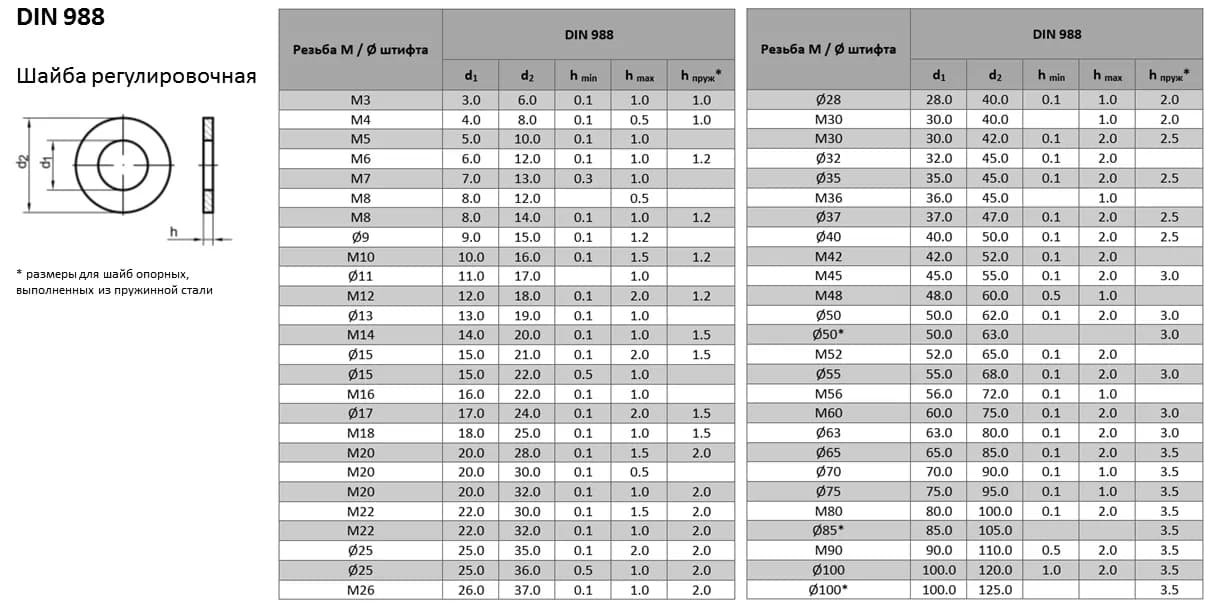

| Параметры шайбы | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешний диаметр, d1 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 |
| Высота шайбы, h, миним. | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Высота шайбы, h, макс. | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 1,8 | 1,8 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
