DIN 16903 D Вставка резьбовая для пластика

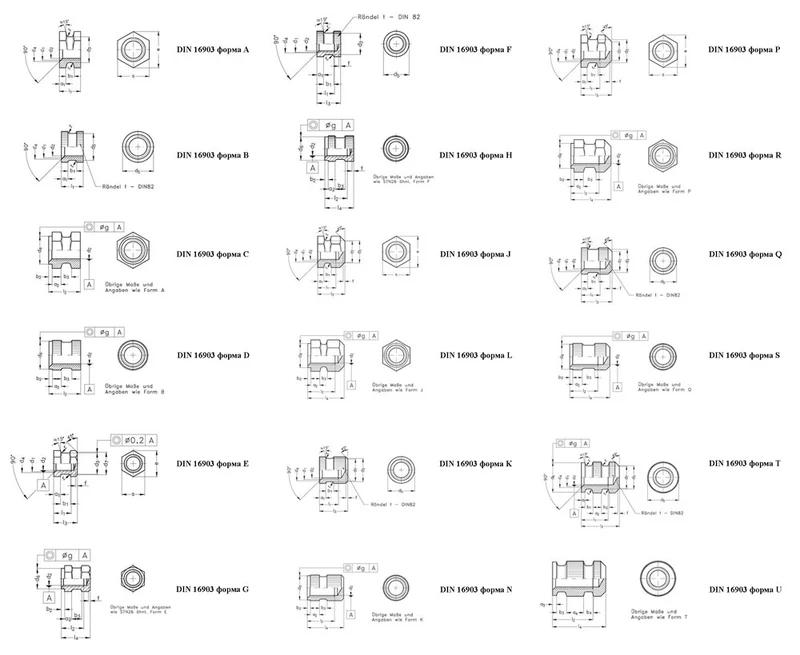

Технический чертёж DIN 16903
Соответствие стандартов
| DIN | DIN 16903 |
|---|
Описание
DIN 16903 — стандарт, устанавливающий требования к изделию «D Вставка резьбовая для пластика»: форму, размерный ряд, допуски и технические условия изготовления.
Таблица размеров DIN 16903
| Резьба d1 | a2 | b2 | d2 H11 | d6 h11 | b3 | l2 h12 | r | d5 | t |
|---|---|---|---|---|---|---|---|---|---|
| M2 | 0,9 | 0,8 | 1,6 | 3,5 | 0,8 | 3,5 | 0,3 | 3,5 | 0,5 |
| M2,5 | 1,0 | 0,8 | 2,05 | 3,8 | 1,0 | 4,0 | 0,3 | 3,8 | 0,5 |
| M3 | 1,2 | 1,0 | 2,5 | 4,2 | 1,2 | 4,5 | 0,3 | 3,4 | 0,5 |
| M3.5 | 1,6 | 1,0 | 2,9 | 5,0 | 1,4 | 5,5 | 0,3 | 5,0 | 0,5 |
| M4 | 1,2 | 1,0 | 3,3 | 5,5 | 1,4 | 6,0 | 0,4 | 5,5 | 0,5 |
| M5 | 1,8 | 1,0 | 4,2 | 7,0 | 2,5 | 7,5 | 0,6 | 7 | 0,6 |
| M6 | 2,0 | 1,0 | 5,0 | 8,0 | 3,0 | 9,0 | 0,6 | 8 | 0,6 |
