DIN 315

DIN 315 Гайка барашковая

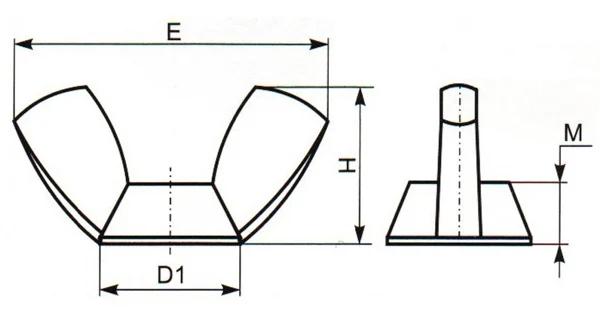

Технический чертёж DIN 315

Соответствие стандартов

DIN	DIN 315
ГОСТ	ГОСТ 3032-76

Скачать PDF В каталог

Описание

DIN 315 — стандарт, устанавливающий требования к изделию «Гайка барашковая»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 3032-76.

В каталоге «Весь Крепеж» представлено 66 позиций по стандарту DIN 315: диаметры от М3 до М24. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь — покрытия: оцинкованное, никелированное
Нержавеющая сталь (А4, А2)
Латунь

Применение

Основное назначение изделий DIN 315 — комплектация болтовых соединений в металлоконструкциях, машиностроении и строительстве. Подбираются по диаметру и шагу резьбы ответной детали.

Таблица размеров DIN 315

d	P	d2	d3	e	h	m
М3	0.5	7	6	19	9,5	3,9
M4	0.7	8	7	20	10,5	4,6
M5	0.8	11	9	26	13	6,5
M6	1	13	11	33	17	8
M8	1,25	16	12,5	39	20	10
M10	1,5	20	16,5	51	25	12
M12	1,75	23	19,5	65	33.5	14
М14	2	21,5	-	63.5	32.3	12
M16	2	29	23	73	37.5	17
M20	2,5	35	29	90	46.5	21
М24	3	44	37.5	110	56.5	25
