DIN 440 Шайба плоская увеличенная

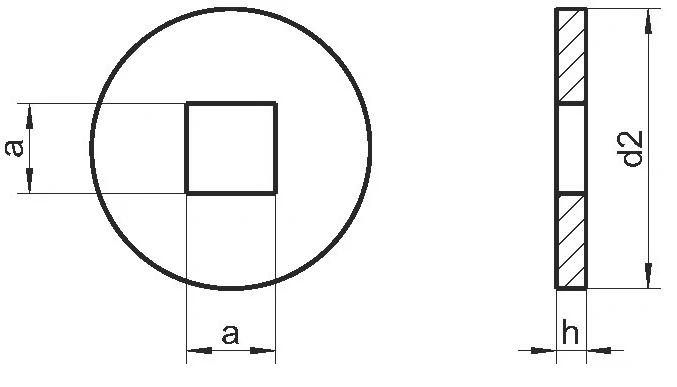

Технический чертёж DIN 440
Соответствие стандартов
| DIN | DIN 440 |
|---|---|
| ГОСТ | ГОСТ 6958-78 |
| ISO | ISO 7094 |
Описание
DIN 440 — стандарт, устанавливающий требования к изделию «Шайба плоская увеличенная»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 6958-78; ISO: ISO 7094.
В каталоге «Весь Крепеж» представлено 79 позиций по стандарту DIN 440: диаметры от М5 до М42. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Нержавеющая сталь (А2, А4)
- Сталь — покрытия: оцинкованное, горячее цинкование
Применение
Основное назначение изделий DIN 440 — распределение нагрузки под головкой крепежа и защита поверхности соединяемых деталей, предотвращение самоотвинчивания в условиях вибрации.
Таблица размеров DIN 440
| Метрический диаметр | Ø отверстия | Ø внешний | Толщина |
|---|---|---|---|
| М5 | 5,5 | 18 | 2 |
| М6 | 6,6 | 22 | 2 |
| М7 | 7,6 | 24 | 2 |
| М8 | 9,0 | 28 | 3 |
| М10 | 11,0 | 34 | 3 |
| М12 | 13,5 | 44 | 4 |
| М14 | 15,5 | 50 | 4 |
| М16 | 17,5 | 56 | 5 |
| М18 | 20 | 60 | 5 |
| М20 | 22 | 72 | 6 |
| М22 | 24 | 80 | 6 |
| М24 | 26 | 85 | 6 |
| М27 | 30 | 98 | 6 |
| М30 | 33 | 105 | 6 |
| М33 | 36 | 115 | 8 |
| М36 | 39 | 125 | 8 |
| М39 | 42 | 140 | 10 |
| М42 | 45 | 150 | 8 |
| М45 | 48 | 160 | 8 |
| М48 | 52 | 170 | 10 |
| М52 | 56 | 180 | 10 |
Купить крепёж DIN 440
Арт: VK-6483135
Шайба d11, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием 11, нержавеющая сталь А239 ₽
Арт: VK-1288572
Шайба d11, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием 11, нержавеющая сталь А498 ₽
Арт: VK-6740832
Шайба d11х34х3, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием, оцинкованная67 ₽
Арт: VK-2717302
Шайба d14, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием 14, нержавеющая сталь А2167 ₽
Арт: VK-0685229
Шайба d14, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием 14, нержавеющая сталь А4357 ₽
Арт: VK-7055273
Шайба d14х44х4, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием187 ₽
Арт: VK-4757809
Шайба d18, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием 18, нержавеющая сталь А2344 ₽
Арт: VK-8774563
Шайба d18, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием 18, нержавеющая сталь А4772 ₽
Арт: VK-1711618
Шайба d18х56х5, DIN 440 V / ISO 7094 плоская увеличенная с квадратным отверстием378 ₽
