DIN 7516 D
DIN 7516 D Винт резьбонарезающий с потайной головкой

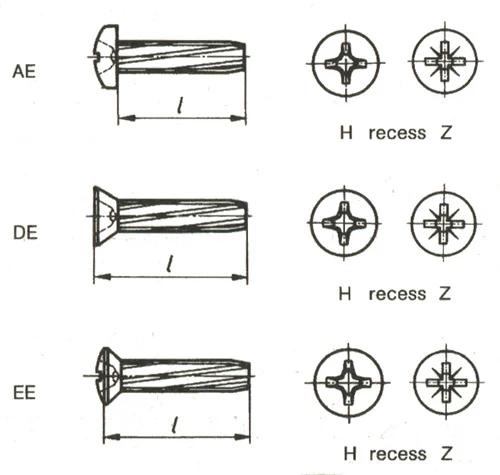

Технический чертёж DIN 7516 D
Соответствие стандартов
| DIN | DIN 7516 D |
|---|---|
| ГОСТ | ГОСТ 10619-80 |
Описание
DIN 7516 D — стандарт, устанавливающий требования к изделию «Винт резьбонарезающий с потайной головкой»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 10619-80.
В каталоге «Весь Крепеж» представлено 33 позиций по стандарту DIN 7516 D: диаметры от М3 до М8, длины от 6 до 60 мм. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: оцинкованное
Применение
Основное назначение изделий DIN 7516 D — крепление деталей в машиностроении, приборостроении, производстве мебели и оборудования. Выбор привода (шлица) зависит от требуемого момента затяжки и условий монтажа.
Таблица размеров DIN 7516 D
| Параметры винта | М3 | М4 | М5 | М6 | М8 |
|---|---|---|---|---|---|
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 |
| Высота, f | 0,7 | 1 | 1,2 | 1,4 | 2 |
| Диаметр головки, dk | 5,6 | 8 | 9,5 | 12 | 16 |
| Высота головки, k | 2,4 | 3,1 | 3,7 | 4,6 | 6 |
| m Форма H | 3 | 4,4 | 4,9 | 6,9 | 9 |
| m Форма Z | 2,8 | 4,3 | 4,7 | 6,7 | 8,8 |
| Номинальная длина l мин. | 6 | 8 | 10 | 12 | 14 |
| Номинальная длина l макс. | 22 | 25 | 30 | 35 | 40 |
