DIN 7976

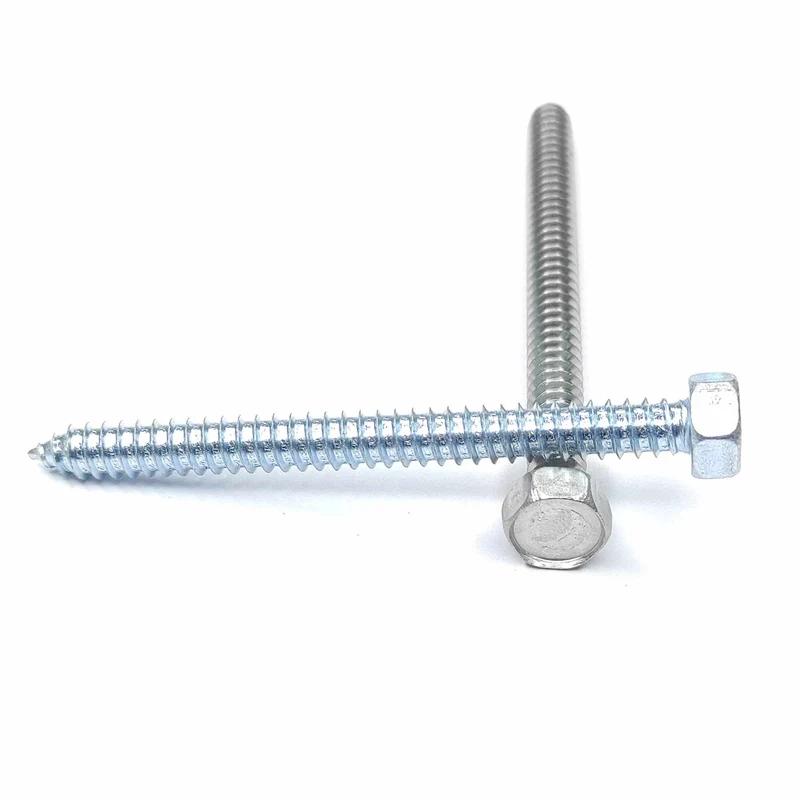

DIN 7976 Саморез с шестигранной головкой

Технический чертёж DIN 7976

Соответствие стандартов

DIN	DIN 7976
ГОСТ Р ИСО	ГОСТ Р ИСО 1479-2013
ISO	ISO 1479

Скачать PDF В каталог

Описание

DIN 7976 — стандарт, устанавливающий требования к изделию «Саморез с шестигранной головкой»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ Р ИСО: ГОСТ Р ИСО 1479-2013; ISO: ISO 1479.

В каталоге «Весь Крепеж» представлено 131 позиций по стандарту DIN 7976: диаметры от М2.9 до М8, длины от 9.5 до 100 мм. Актуальные цены и наличие — в блоке товаров ниже.

Материалы изготовления

Сталь — покрытия: оцинкованное
Нержавеющая сталь (А2)

Применение

Основное назначение изделий DIN 7976 — скоростной монтаж по металлу, дереву и листовым материалам без предварительного нарезания резьбы.

Таблица размеров DIN 7976

Диаметр (мм.)	2,9	3,5	3,9	4,2	4,8	5,5	6,3	8
Высота шестигранной головки	1,5	2,3	2,3	2,8	3	4	4,8	5,8
Размер головки под ключ	5,00	5,50	7,00	7,00	7,00	8,00	10,00	13,00
Длина кончика форма С	2,60	3,20	3,50	3,70	4,20	5,00	6,00	7,50
Длина кончика форма F				2,80	3,20		3,60
