DIN 8140 Вставка пружинная резьбовая

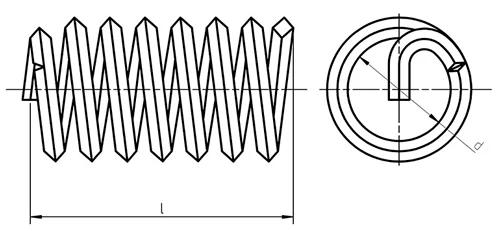

Технический чертёж DIN 8140
Соответствие стандартов
| DIN | DIN 8140 |
|---|
Описание
DIN 8140 — стандарт, устанавливающий требования к изделию «Вставка пружинная резьбовая»: форму, размерный ряд, допуски и технические условия изготовления.
Применение
Основное назначение изделий DIN 8140 — создание износостойкой резьбы в мягких материалах и ремонт повреждённых резьбовых отверстий.
Таблица размеров DIN 8140
| Диаметр | резьбы Шаг резьбы | Диаметр сверла |
|---|---|---|
| M2 | 0.4 | 2.1 |
| M2.5 | 0.45 | 2.6 |
| M3 | 0.5 | 3.2 |
| M3.5 | 0.6 | 3.7 |
| M4 | 0.7 | 4.2 |
| M5 | 0.8 | 5.2 |
| M6 | 1 | 6.3 |
| M7 | 1 | 7.3 |
| M8х1 | 1 | 8.3 |
| M8 | 1.25 | 8.4 |
| M9 | 1.25 | 9.4 |
| M10х1 | 1 | 10.25 |
| M10х1.25 | 1.25 | 10.4 |
| M10 | 1.5 | 10.5 |
| M11 | 1.5 | 11.5 |
| M12х1 | 1 | 12.3 |
| M12х1.25 | 1.25 | 12.4 |
| M12х1.5 | 1.5 | 12.5 |
| M12 | 1.75 | 12.5 |
| M14х1.25 | 1.25 | 14.4 |
| M14х1.5 | 1.5 | 14.5 |
| M14 | 2 | 14.5 |
| M16х1.5 | 1.5 | 16.5 |
| M16 | 2 | 16.5 |
| M18х1.5 | 1.5 | 18.5 |
| M18х2 | 2 | 18.5 |
| M18 | 2.5 | 18.75 |
| M20х1.5 | 1.5 | 20.5 |
| M20х2 | 2 | 20.5 |
| M20 | 2.5 | 20.75 |
| M22х1.5 | 1.5 | 22.5 |
| M22х2 | 2 | 22.5 |
| M22 | 2.5 | 22.75 |
| M24х1.5 | 1.5 | 24.5 |
| M24х2 | 2 | 24.5 |
| M24 | 3 | 24.75 |
| M26х1.5 | 1.5 | 26.5 |
| M27х1.5 | 1.5 | 27.5 |
| M27х2 | 2 | 27.5 |
| M27 | 3 | 27.75 |
| M28х1.5 | 1.5 | 28.5 |
| M30х1.5 | 1.5 | 30.5 |
| M30х2 | 2 | 30.5 |
| M30 | 3.5 | 31 |
| M33х2 | 2 | 33.5 |
| M33 | 3.5 | 34 |
| M34х1.5 | 1.5 | 34.5 |
| M36х1.5 | 1.5 | 36.5 |
| M36х2 | 2 | 36.5 |
| M36х3 | 3 | 37 |
| M36 | 4 | 37 |
| M39х3 | 3 | 40 |
| M39 | 4 | 40 |
| M42х3 | 3 | 43 |
| M42 | 4.5 | 43 |
| M45х3 | 3 | 46 |
| M45 | 4.5 | 46 |
| M48 | 5 | 49.5 |
