DIN 910 Пробка резьбовая с шестигранной головкой и фланцем

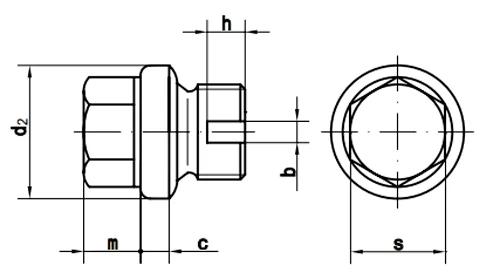

Технический чертёж DIN 910
Соответствие стандартов
| DIN | DIN 910 |
|---|
Описание
DIN 910 — стандарт, устанавливающий требования к изделию «Пробка резьбовая с шестигранной головкой и фланцем»: форму, размерный ряд, допуски и технические условия изготовления.
Таблица размеров DIN 910
| Диаметр G 1/8" А G 1/4" А G 3/8" А G 1/2" А G 5/8" А G 3/4" А G 7/8" А G 1 А G 1 1/8" А G 1 1/4" А G 1 1/2" А G 1 3/4" А G 2 А Диаметр | резьбы Высота фланца 3 3 3 4 4 4 4 5 5 5 5 5 5 резьбы Высота фланца | Диаметр фланца 14 18 22 26 28 32 36 39 44 49 55 62 68 Диамтер фланца | Высота заглушки 6 6 6 8 8 10 10 11 11 12 12 15 15 Высота заглушки | Размер под ключ 10 13 17 19 22 24 24 27 27 30 30 36 36 Размер под ключ |
|---|---|---|---|---|
| М8х1 | 3 | 14 | 6 | 10 |
| M10х1 | 3 | 14 | 6 | 10 |
| M12х1.5 | 3 | 17 | 6 | 13 |
| M14х1.5 | 3 | 19 | 6 | 13 |
| M16х1.5 | 3 | 21 | 6 | 17 |
| M18х1.5 | 4 | 23 | 6 | 17 |
| M20х1.5 | 4 | 25 | 8 | 19 |
| M22х1.5 | 4 | 27 | 8 | 19 |
| M24х1.5 | 4 | 29 | 9 | 22 |
| M26х1.5 | 4 | 31 | 10 | 24 |
| M27х2 | 4 | 32 | 10 | 24 |
| M30х1.5 | 4 | 36 | 10 | 24 |
| M30х2 | 4 | 36 | 10 | 24 |
| М33х2 | 5 | 39 | 11 | 27 |
| М36х1.5 | 5 | 42 | 11 | 27 |
| М36х2 | 5 | 42 | 11 | 27 |
| М38х1.5 | 5 | 44 | 11 | 27 |
| М42х1.5 | 5 | 49 | 12 | 30 |
| М42х2 | 5 | 49 | 12 | 30 |
| М45х1.5 | 5 | 55 | 12 | 30 |
| М45х2 | 5 | 55 | 12 | 30 |
| М48х1.5 | 5 | 55 | 12 | 30 |
| М48х2 | 5 | 55 | 12 | 30 |
| М52х1.5 | 5 | 60 | 12 | 30 |
| М56х2 | 5 | 64 | 15 | 36 |
| М64х2 | 5 | 72 | 15 | 36 |
