Виды отвёрток: шлицы и назначение
Разбираем основные виды отвёрток, отличия шлицов SL, PH, PZ, TORX и HEX, маркировку размеров и выбор обычного, реверсивного, ударного или диэлектрического инструмента.
Отвёртка — ручной инструмент для завинчивания и отвинчивания крепежа с приводом в головке. Её выбирают в два этапа: сначала по форме рабочего наконечника, затем по размеру внутри выбранной системы. Надпись PH2, PZ2, SL5,5 или T20 описывает не «мощность» инструмента, а профиль и его размер.
Самые распространённые варианты — плоские SL, крестообразные PH и PZ, шестилучевые TORX и шестигранные HEX. Кроме формы наконечника отвёртки различаются конструкцией: бывают обычными стержневыми, реверсивными, со сменными битами, прецизионными, диэлектрическими, ударными и динамометрическими. Эти признаки отвечают на разные вопросы и не заменяют друг друга.

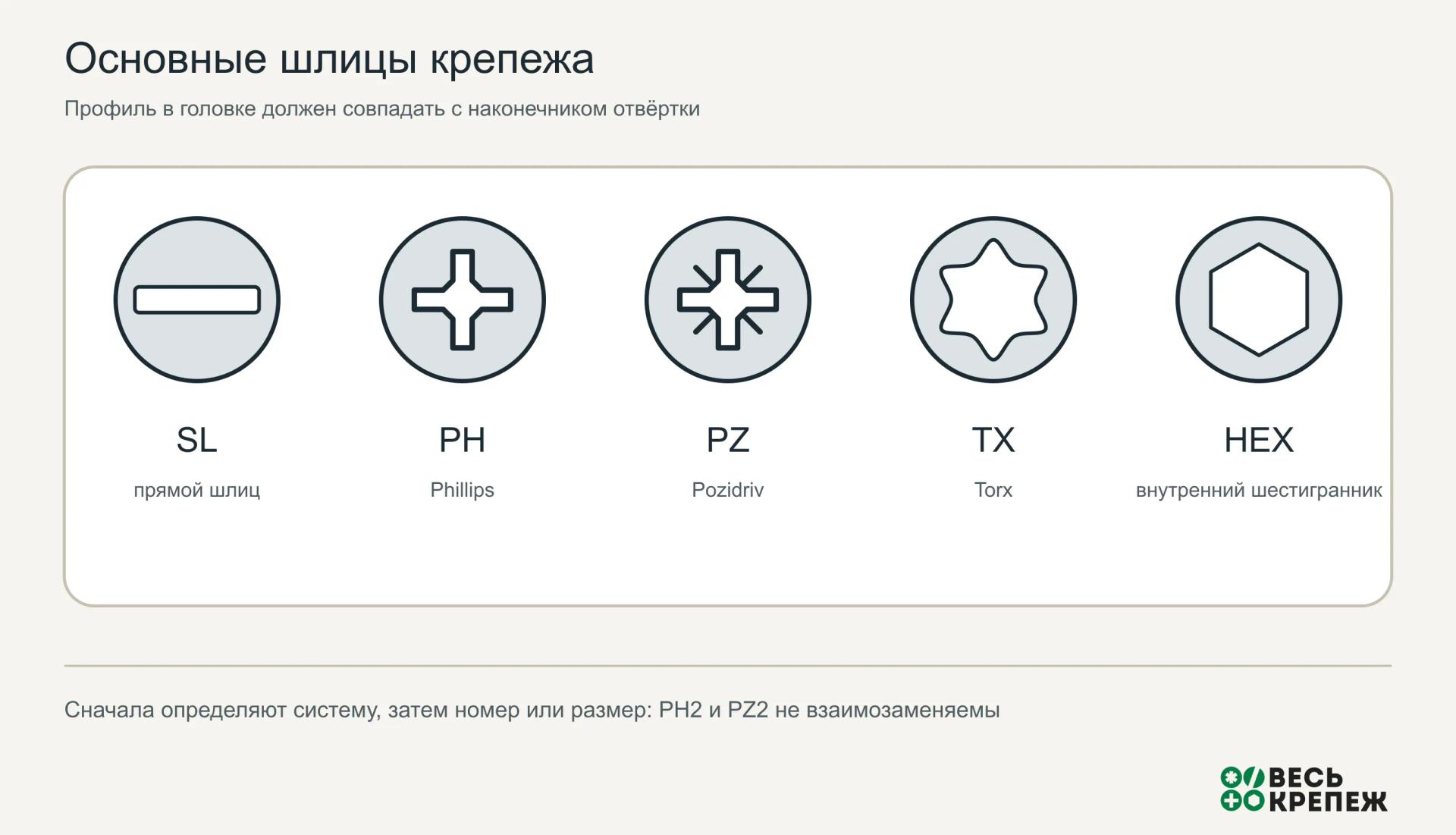

Шлиц и наконечник: что именно подбирают
Шлиц — это углубление или иной приводной профиль в головке винта, шурупа или самореза. У отвёртки ему соответствует рабочий наконечник. В бытовой речи говорят «шлиц отвёртки», хотя технически точнее сравнивать профиль наконечника с профилем крепежа.
Совпадение только общего силуэта недостаточно. Например, PH и PZ выглядят как крест и могут иметь одинаковый номер 2, но их рабочие поверхности различаются. Неподходящий наконечник касается головки отдельными кромками, качается, выходит из углубления и постепенно сминает его грани.

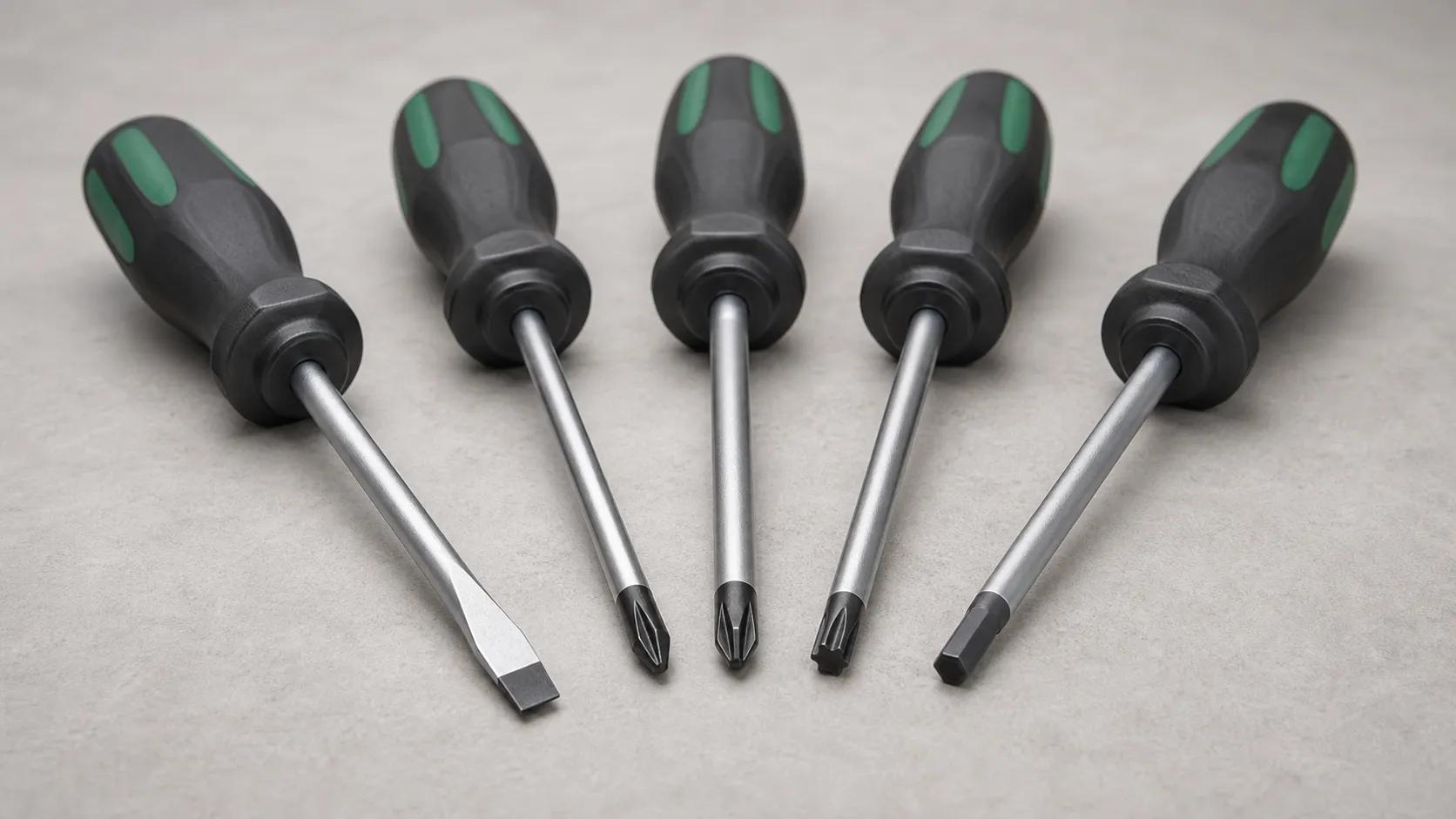

Основные виды отвёрток по форме наконечника

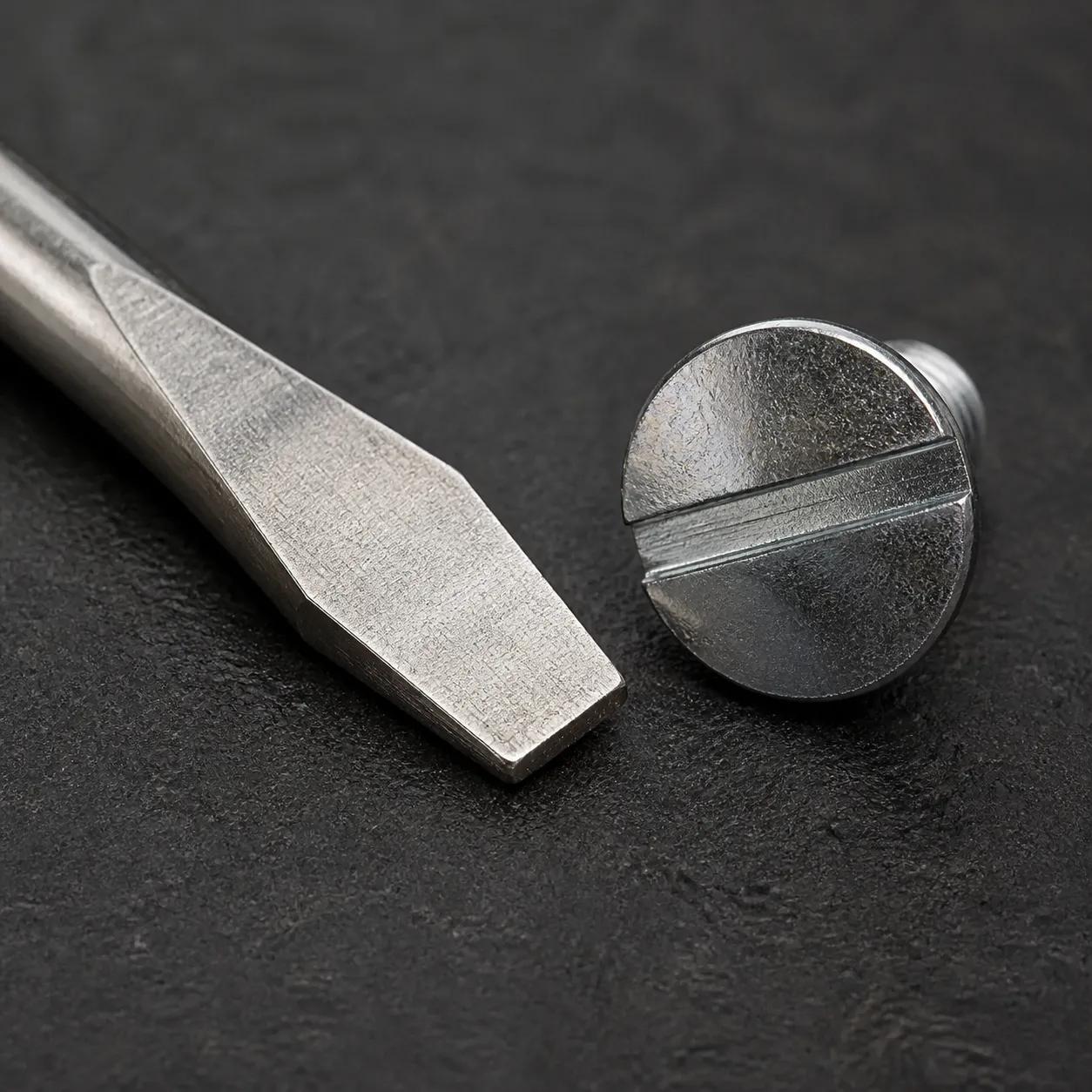

Плоская, или шлицевая, SL
Плоская отвёртка имеет рабочий конец в форме лопатки. В продаже её обычно обозначают SL, от английского slotted. Названия «плоская» и «шлицевая» в этом контексте означают один тип инструмента, но второе слово не следует переносить на все отвёртки вообще: другие профили тоже работают со шлицами своих систем.
Для плоского наконечника важны ширина и толщина рабочей части. Узкое жало будет опираться на небольшой участок и может повредить стенки прорези; слишком толстое не войдёт на рабочую глубину, а слишком широкое способно поцарапать поверхность вокруг головки. Для ответственной работы подбирают обе геометрические величины, а не только ширину «на глаз».

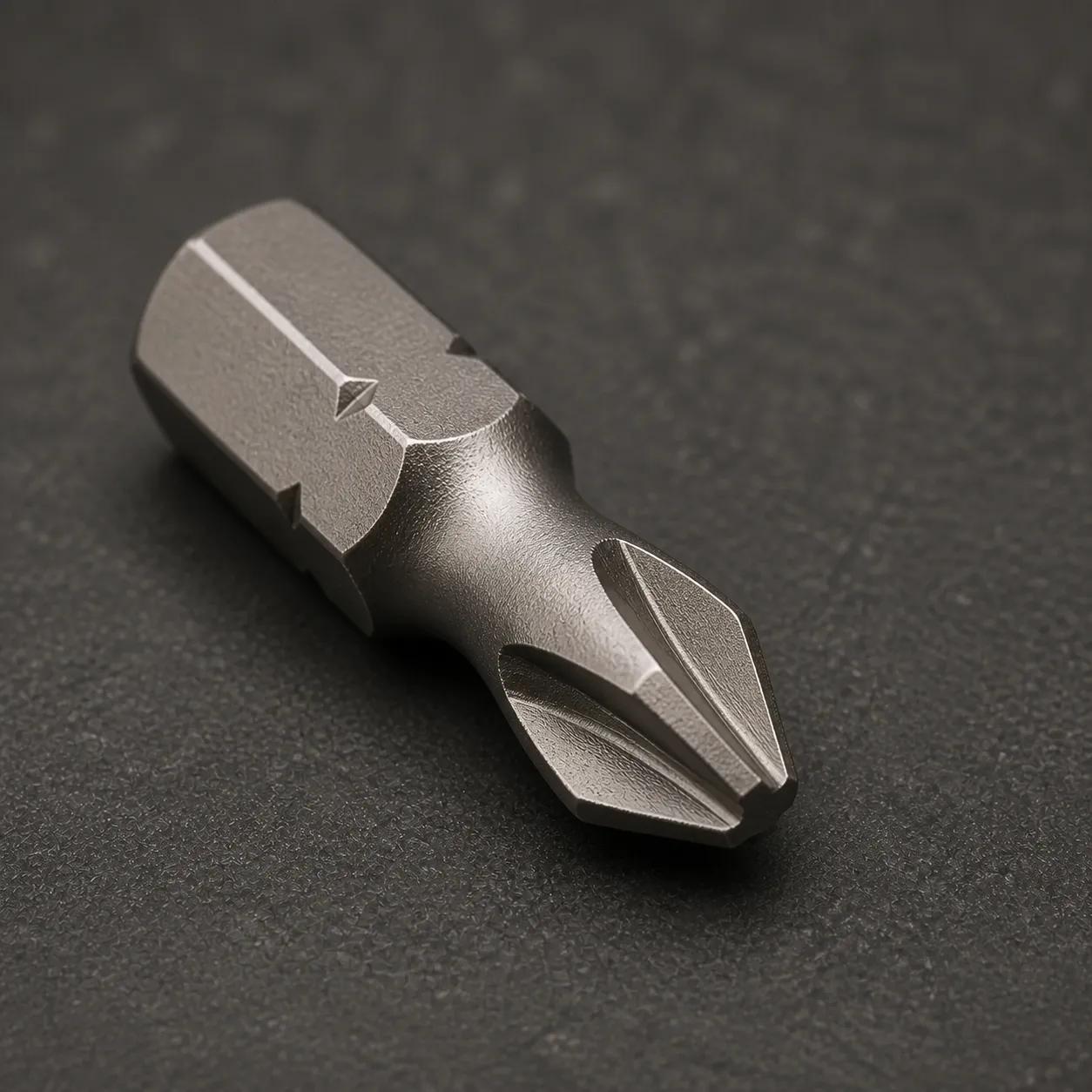

Крестовая PH
PH — распространённый крестообразный профиль. Его номера идут от малых к крупным: PH0, PH1, PH2, PH3 и далее в пределах размерного ряда. Цифра является номером геометрии, а не диаметром стержня и не диаметром винта в миллиметрах. PH2 часто встречается в бытовом и строительном крепеже, но назначать его только по наружному диаметру самореза нельзя.
При слабом осевом прижиме, перекосе или неверном размере PH-наконечник склонен подниматься из углубления. Если отвёртка прокручивается с характерным щелчком, усилие увеличивать не нужно: сначала проверяют посадку и состояние граней.
Крестовая PZ
PZ тоже имеет четыре основные лопасти, но между ними расположены дополнительные узкие рёбра. На совместимой головке крепежа обычно видны четыре короткие отметки между лучами основного креста. PZ часто встречается у универсальных шурупов и мебельного крепежа.
PH2 и PZ2 не взаимозаменяемы. Одинаковая цифра указывает лишь на второй размер в каждой отдельной системе. Отвёртка PH может войти в PZ, и наоборот, однако контакт будет неполным. Для нормальной передачи момента профиль и номер должны совпадать.

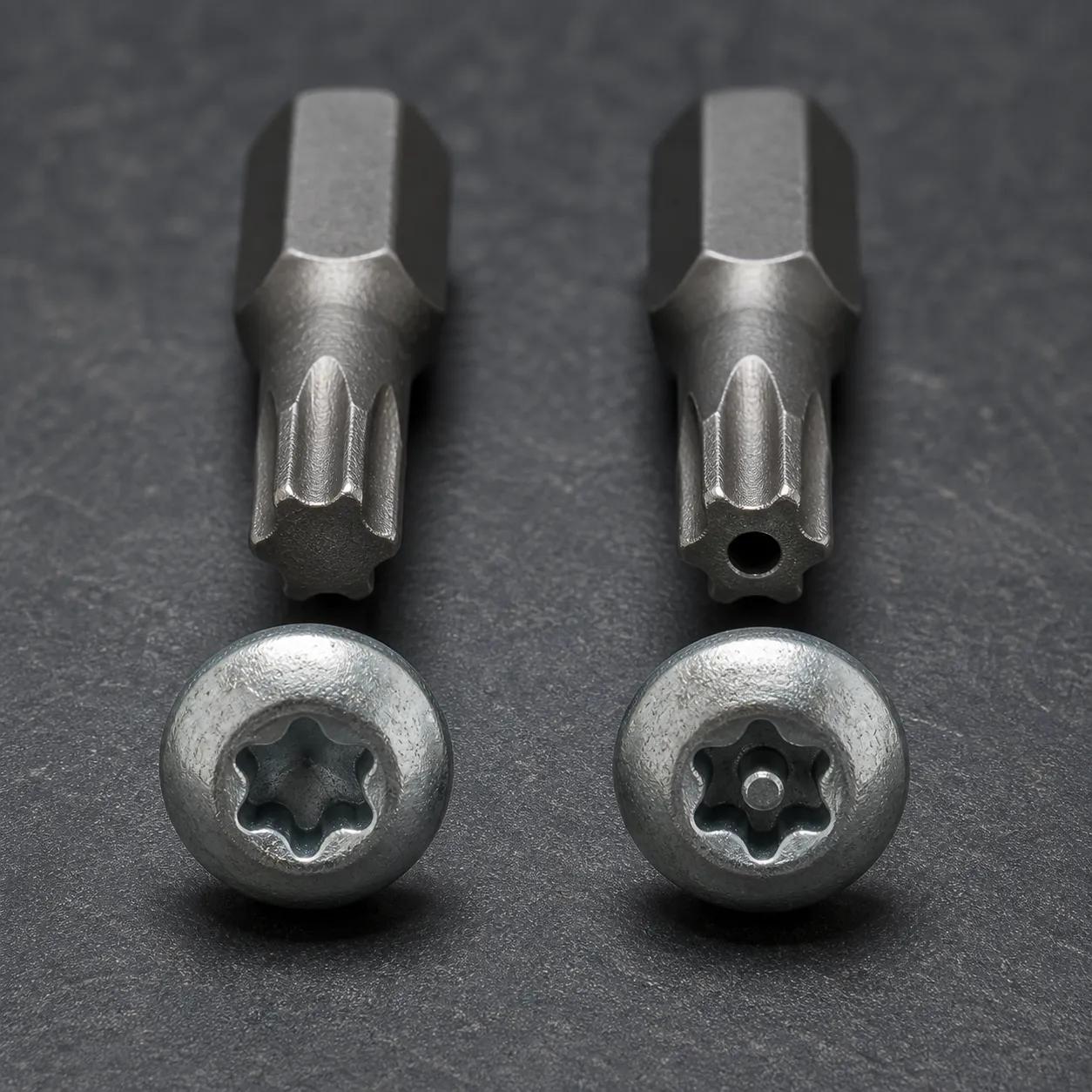

Шестилучевая TORX, T или TX
Рабочий профиль имеет шесть округлых лучей. В каталогах встречаются обозначения TORX, T и TX; в стандарте ISO 10664 используется общее название «шестилучевой внутренний привод». Размеры записывают, например, T10, T20 или T25. Число относится к собственной шкале системы и не является точным диаметром в миллиметрах.
Наконечник должен входить глубоко и без заметного углового люфта. Для защищённых исполнений с центральным штифтом нужен совместимый наконечник с отверстием; обычный T или TX на такой крепёж не наденется.

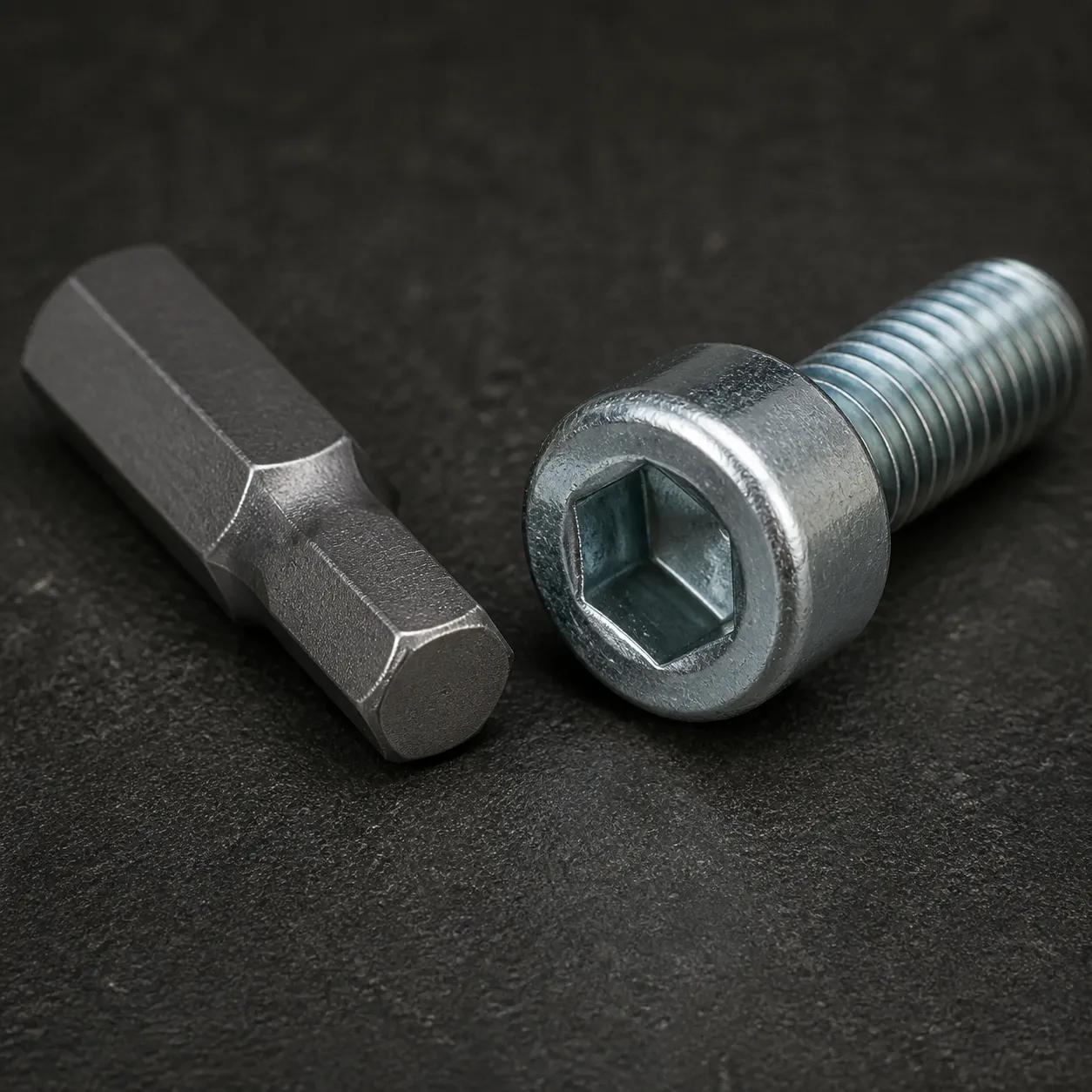

Шестигранная HEX
HEX-отвёртка работает с внутренним шестигранником. Размер обычно задают шириной между противоположными гранями, например HEX 3, HEX 4 или HEX 5 мм. Для дюймового крепежа применяют отдельный дюймовый ряд: близкие по величине метрический и дюймовый ключ нельзя считать равнозначными.
У внутреннего шестигранника нагрузку передают шесть граней. Если наконечник мал и качается, углы углубления быстро скругляются. После этого даже правильный инструмент уже не сможет полноценно зацепиться.
Квадратные и специальные профили
В технике также встречаются квадратный SQ, двухштырьковый Spanner, Tri-Wing, Torq-Set и другие специальные приводы. Они могут ограничивать случайный доступ, экономить место в головке или решать требования конкретной сборки. Покупать «универсальную секретную отвёртку» по внешнему сходству рискованно: профиль и размер лучше переписать с документации либо сверить по неповреждённому крепежу.
Как читать маркировку отвёртки
Маркировка обычно объединяет тип рабочего профиля, его размер и длину стержня. Единого порядка всех дополнительных символов у разных изготовителей нет, поэтому для точного чтения сверяются с карточкой инструмента. Типичные примеры выглядят так:
| Пример | Как прочитать | Что проверить |
|---|---|---|
| PH2×100 | крестообразный профиль PH, номер 2, стержень длиной 100 мм | PH, а не похожий PZ; номер должен совпадать с крепежом |
| PZ1×80 | профиль PZ, номер 1, длина стержня 80 мм | наличие дополнительных рёбер и меток на головке |
| SL 5,5×1,0×125 | плоское жало шириной 5,5 мм и толщиной 1,0 мм, стержень 125 мм | порядок величин по каталогу производителя |
| T20×100 | шестилучевой профиль размера T20, стержень 100 мм | обычное или защищённое исполнение |
| HEX 4×100 | шестигранник 4 мм, стержень 100 мм | метрический либо дюймовый крепёж |
Длина после знака умножения влияет на доступ к крепежу, но не меняет размер наконечника. Короткая отвёртка удобна в тесном месте, длинная достаёт до утопленной головки, однако чрезмерно длинный тонкий стержень сильнее пружинит под нагрузкой.
Как подобрать отвёртку под крепёж
- очистите углубление от грязи, краски и продуктов коррозии, чтобы наконечник сел на рабочую глубину;
- определите систему по форме: прямая прорезь, простой крест PH, крест с дополнительными отметками PZ, шестилучевая звезда или шестигранник;
- подберите размер без усилия: слишком маленький наконечник качается, слишком большой не входит до конца;
- проверьте посадку рукой до приложения момента — инструмент должен стоять соосно и опираться рабочими поверхностями, а не верхними кромками;
- начните вращение с умеренным усилием; если наконечник выходит, остановитесь и перепроверьте профиль, размер и износ.
Плоскую отвёртку не используют как замену крестовой только потому, что её край помещается между двумя лучами. Нагрузка придётся на две точки и может окончательно сорвать головку. Так же не стоит «добивать» неподходящий TORX в повреждённый шестигранник: это аварийный приём, а не штатный подбор.
В каталоге собраны отвёртки разных типов и размеров. Форму инструмента удобно сверять с самим крепежом: отдельно представлены винты с прямым шлицем, приводами PH, PZ и TORX.
Какие бывают отвёртки по конструкции и назначению
Форма наконечника отвечает за совместимость с крепежом, а конструкция — за способ работы. Одна и та же отвёртка может одновременно быть, например, стержневой, PZ2 и диэлектрической.
Стержневая и со сменными битами
У обычной стержневой модели наконечник является частью постоянного стержня. Такая конструкция проста, хорошо контролируется рукой и не имеет люфта сменного соединения. Отвёртка-битодержатель компактнее набора отдельных инструментов: в рукоятку устанавливают биты нужных профилей и длины. При выборе проверяют тип хвостовика бит и допустимый момент держателя.
Реверсивная, или трещоточная
В реверсивной отвёртке храповой механизм передаёт момент в выбранном направлении и позволяет вернуть рукоятку без перестановки наконечника. Переключатель задаёт завинчивание, отвинчивание или блокировку. Это удобно в тесном месте и при длинной резьбе, но трещотка не компенсирует неверный шлиц и не означает автоматическое вращение.
Ударная и ударно-поворотная
Ударной нередко называют усиленную стержневую отвёртку со сквозным стержнем и металлической пятой. Допустимый производителем лёгкий удар передаётся вдоль оси, помогает осадить наконечник и разрушить сцепление закисшего соединения. Бить по обычной пластиковой рукоятке нельзя.
Ударно-поворотная отвёртка устроена иначе: внутренний механизм преобразует осевой удар молотка в короткий вращающий импульс. Направление заранее выставляют на отвинчивание или завинчивание, инструмент прижимают по оси и применяют только с подходящими ударными насадками. Поэтому надписи «ударная» и «ударно-поворотная» нужно читать вместе с описанием механизма.
Прецизионная
Прецизионные модели предназначены для мелкого крепежа в электронике, приборах и точной механике. У них тонкий стержень, небольшой профиль и часто вращающийся затыльник: ладонь удерживает ось, а пальцы поворачивают рукоятку. Большая строительная отвёртка здесь опасна не только размером — ею трудно дозировать момент.
Диэлектрическая и индикаторная
Пластиковая рукоятка сама по себе не делает инструмент диэлектрическим. Для работ, где требуется изолированный ручной инструмент, ищут маркировку допустимого напряжения и соответствие IEC 60900; изоляция закрывает стержень почти до рабочего конца. Стандарт рассчитан на применение обученным персоналом с соблюдением безопасного метода работ, а не разрешает работать под напряжением без подготовки.
Индикаторная отвёртка предназначена прежде всего для проверки по предусмотренной изготовителем схеме. Тонкое жало, электронная или неоновая цепь внутри рукоятки и способ касания ограничивают её как силовой инструмент. Она не заменяет обычную диэлектрическую отвёртку для затяжки.
Динамометрическая
Динамометрическая отвёртка ограничивает или показывает момент затяжки. Она нужна для клемм, приборов и сборок, где производитель задаёт значение в Н·м. Точность обеспечивается только в рабочем диапазоне инструмента, с подходящим наконечником и при соблюдении инструкции по настройке и поверке.
Какой набор отвёрток выбрать
Универсального набора с гарантированно нужными размерами не существует: состав зависит от крепежа, который реально приходится обслуживать. Практичнее отталкиваться от задач.
| Задача | Что обычно полезно | Что добавить после осмотра крепежа |
|---|---|---|
| мелкий бытовой ремонт | несколько SL, PH1, PH2 и PZ2 | TORX или HEX тех размеров, которые есть в мебели и технике |
| сборка мебели и отделочные работы | PH2, PZ1–PZ3, сменные биты, короткая отвёртка | HEX под мебельные стяжки, TORX под конструкционные шурупы |
| электромонтаж | сертифицированные изолированные SL и PH/PZ | размеры клемм и допустимый момент по документации оборудования |
| электроника и приборы | прецизионный набор PH, SL, малые TORX и HEX | защищённые и специальные профили конкретного устройства |
| автомобиль и мастерская | полноразмерные PH, SL, TORX, HEX; усиленные модели | ударно-поворотный инструмент для подходящих закисших соединений |
При частой работе лучше иметь отдельные ходовые отвёртки и набор сменных бит для редких профилей. Материал стержня, термообработка и точность наконечника важнее одной надписи CrV или CrMo: марка стали без данных о твёрдости и изготовлении не предсказывает ресурс.
Частые ошибки
- выбирать отвёртку только по наружному диаметру винта, не учитывая стандарт и форму его головки;
- считать PH2 и PZ2 взаимозаменяемыми из-за одинаковой цифры;
- работать маленьким наконечником с большим шлицем и компенсировать люфт сильным прижимом;
- держать стержень под углом к оси крепежа;
- использовать отвёртку как зубило, монтировку или пробойник, если её конструкция на это не рассчитана;
- бить молотком по модели без сквозного стержня и ударной пяты;
- считать любую обрезиненную рукоятку защитой для электротехнических работ;
- продолжать затяжку после появления люфта, скругления или трещин на наконечнике.
Изношенный инструмент повреждает даже правильно подобранный шлиц. Если грани наконечника стали округлыми, покрытие выкрошилось или стержень погнут, отвёртку заменяют, а не увеличивают усилие.
Нужна помощь с подбором крепежа и инструмента
Оставьте свои контакты, и мы подберем крепеж, идеально соответствующий вашим потребностям
Вопросы и ответы
Как правильно называется плоская отвёртка?
Обычно используют названия «плоская» и «шлицевая отвёртка», а в маркировке часто встречается SL. Для подбора важны ширина и толщина жала.
Что означает PH2 на отвёртке?
PH обозначает крестообразную систему Phillips, а 2 — размер рабочего профиля внутри этой системы. Это не диаметр стержня и не универсальное указание диаметра винта.
Чем PH отличается от PZ?
У PZ между четырьмя основными лопастями есть дополнительные узкие рёбра; на совместимой головке видны дополнительные отметки. У PH только основной крест. Наконечники одинакового номера не взаимозаменяемы.
Что такое реверсивная отвёртка?
Это отвёртка с трещоточным механизмом. Она вращает крепёж в выбранном направлении, а при обратном движении рукоятки свободно возвращается. Переключатель меняет направление или блокирует механизм.
Для чего нужна ударная отвёртка?
Усиленная отвёртка с ударной пятой допускает предусмотренные изготовителем осевые удары при работе с тугим соединением. Ударно-поворотная модель дополнительно преобразует удар молотка в короткий вращающий импульс. Обычную отвёртку так использовать нельзя.
Можно ли одной отвёрткой заменить весь набор?
Рукоятка со сменными битами покрывает много профилей, но не все задачи. Для глубоко утопленного крепежа, высокого момента, точных работ и электромонтажа могут потребоваться отдельные стержневые, прецизионные или изолированные модели.
- ISO 2380-1:2004; ISO 4757:1983; ISO 8764-1:2004; ISO 8764-2:2004; ISO 10664:2014; IEC 60900:2018
