Дюбель: что это, виды и применение

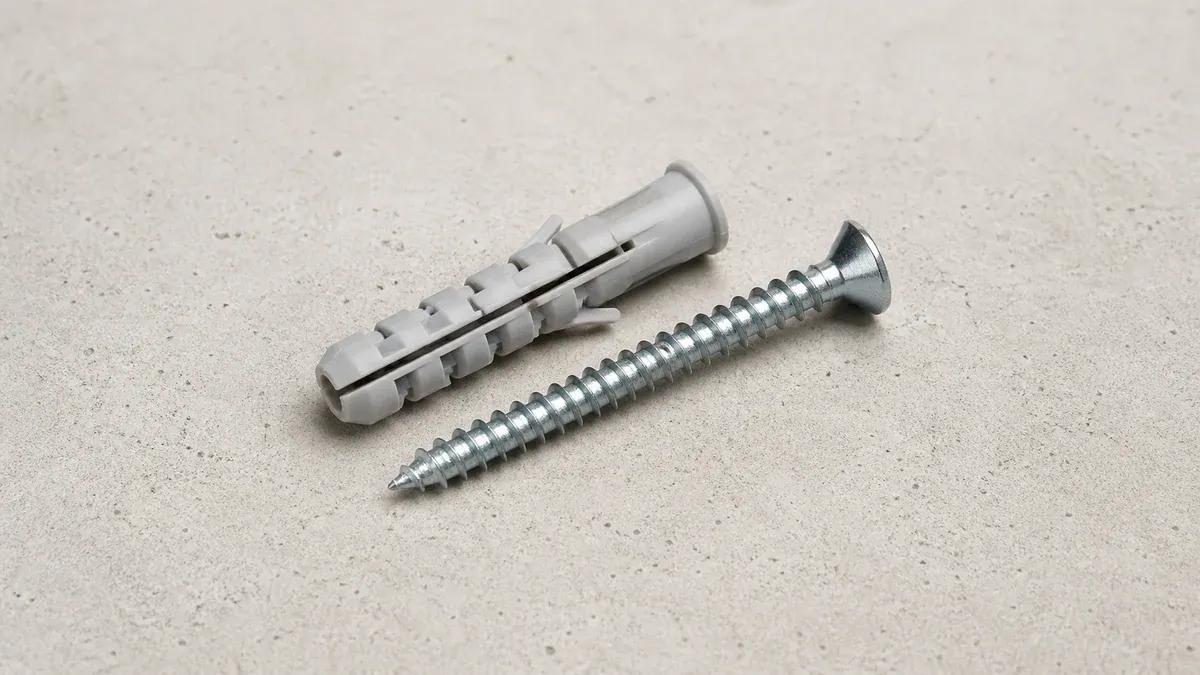

Дюбель — это часть крепёжной системы, которую устанавливают в отверстие основания, чтобы шуруп, винт или специальный стержень мог передать нагрузку стене, перекрытию либо другой конструкции. Сам по себе обычный пластиковый дюбель предмет не удерживает: рабочее соединение появляется только вместе с совместимым крепежом.

Выбирать дюбель нужно прежде всего по материалу основания. Для плотного бетона важен распор, для пустотелого кирпича — зацепление в полости или длинная зона деформации, для газобетона — увеличенная площадь контакта, а для гипсокартона — раскрытие за листом. Один размер, например 6х40, не означает одинаковую допустимую нагрузку во всех стенах.

Что такое дюбель и как он работает

У основания из бетона, кирпича или листового материала нет резьбы, в которую можно просто завернуть обычный шуруп. Дюбель создаёт промежуточную зону: его корпус фиксируется в основании, а внутренний канал принимает шуруп. При завинчивании корпус меняет форму, прижимается к стенкам отверстия, складывается в узел или раскрывается за пустотой — механизм зависит от конструкции.

В технических документах пластиковые крепления могут называться plastic anchors, то есть пластиковыми анкерами. В бытовой и торговой русской речи за ними закрепилось слово «дюбель». В этой статье под дюбелем понимается устанавливаемая в основание гильза или специальный корпус; стальной крепёж рассматривается как отдельная, согласованная с ним часть системы.

Из каких частей состоит крепление

У распространённого распорного дюбеля есть входная часть, распорная зона, внутренний канал и наружные рёбра или элементы, препятствующие проворачиванию. Бортик не даёт корпусу уйти глубже поверхности. Безбортиковые исполнения используют, когда нужна сквозная установка через закрепляемую деталь.

Шуруп раскрывает распорную часть и передаёт ей нагрузку. Его диаметр, длина, форма резьбы и глубина завинчивания должны соответствовать документации дюбеля. Слишком тонкий шуруп не создаст нужной деформации, слишком толстый может повредить корпус, а короткий не задействует всю рабочую зону.

Стопорные зубцы, продольные рёбра и боковые выступы у многих изделий прежде всего не дают корпусу прокручиваться в момент начала завинчивания. При этом другие рёбра могут распределять распорное давление или создавать геометрическое замыкание. Поэтому нельзя приписывать всем наружным элементам одну функцию: назначение конкретной формы смотрят в схеме производителя.

Материал корпуса: почему слова «нейлон» недостаточно

В технических карточках нейлон обычно обозначают как полиамид — PA. Корпус также может быть выполнен из другого полимера или сочетать несколько компонентов. Но название материала само по себе не подтверждает пригодность дюбеля для мороза, фасада или длительной эксплуатации.

В документации конкретного изделия проверяют температуры монтажа и эксплуатации, допустимость сухой, влажной или наружной среды, воздействие ультрафиолета и требования к стальной части крепления. Поэтому нельзя заранее считать любой нейлоновый дюбель морозостойким, а любой полипропиленовый или полиэтиленовый — пригодным только для комнаты: окончательный выбор делают по документации изделия.

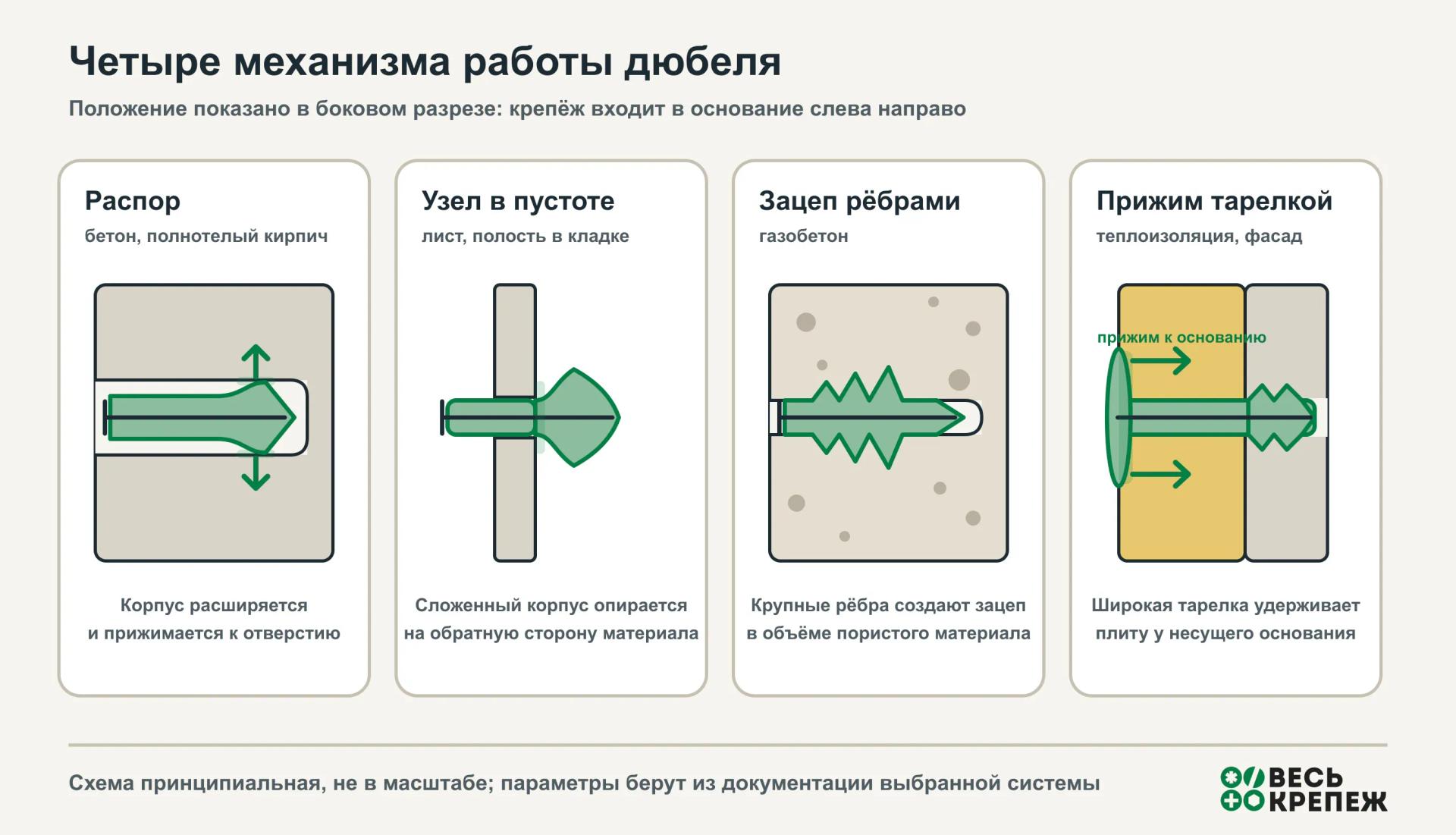

Четыре механизма удержания

Распор и трение. В бетоне и полнотелой кладке шуруп расширяет корпус, а тот прижимается к стенкам отверстия. Геометрические рёбра помогают распределить давление и препятствуют вращению.

Геометрическое замыкание. В пустотелом кирпиче или за листом корпус складывается, завязывается в узел либо раскрывает лепестки. Крепление удерживается не только трением, но и формой, которая опирается на перегородку или обратную сторону листа.

Развитая поверхность. Дюбели для газобетона имеют крупные винтовые рёбра, резцы или увеличенную рабочую зону. Нагрузка распределяется по большему объёму пористого материала, который нельзя сжимать как плотный бетон.

Распределение прижима. Тарельчатые изделия для теплоизоляции имеют широкую головку. Она удерживает мягкую плиту на поверхности, а рабочая часть фиксируется в несущем основании.

Чем дюбель отличается от анкера и дюбель-гвоздя

Граница между словами «дюбель» и «анкер» не всегда проходит по материалу корпуса. В европейской технической документации пластиковый дюбель тоже относится к анкерам. В каталоге обычно дюбелями называют полимерные и специальные листовые крепления, а анкерами — металлические либо химические системы для более ответственных задач. Поэтому выбирать только по названию категории нельзя: важны область применения и документированные характеристики конкретного изделия.

Дюбель-гвоздь — предварительно собранная пара из гильзы и металлического резьбового стержня. Её вставляют через закрепляемую деталь в подготовленное отверстие и забивают молотком. Специальная резьба облегчает забивание и часто позволяет выкрутить стержень при демонтаже. Это не тот же крепёж, что стальной гвоздь прямого монтажа для порохового, газового или пневматического пистолета.

Для тяжёлых, динамических, ответственных или расчётных узлов переходят к системе, одобренной для таких условий. В разделе анкеров собраны металлические и химические решения, но и для них нагрузку определяют не названием, а основанием, документом оценки и расчётом.

Какие бывают дюбели

Удобнее делить дюбели не по цвету и не по форме бортика, а по основанию. EOTA отдельно рассматривает нормальный бетон, полнотелую кладку, пустотелую или перфорированную кладку и автоклавный газобетон. Гипсокартон и теплоизоляционные системы требуют своих семейств крепежа.

Для бетона и полнотелого кирпича

Для плотного основания применяют распорные дюбели под шуруп и рамные системы с удлинённой зоной анкеровки. Корпус должен полностью находиться в несущем материале, а не в штукатурке или облицовке. Полнотелый кирпич нельзя автоматически считать эквивалентом бетона: прочность кладки, швы и геометрия кирпича меняют результат.

Универсальный полимерный дюбель может работать в нескольких плотных материалах, если они перечислены в его документации. Для ответственного крепления проверяют точную марку кирпича либо выполняют испытания на объекте, когда основание отличается от указанного в ETA.

Для пустотелого кирпича и блоков

Короткий дюбель, который попал в пустоту и не раскрылся за перегородкой, почти не создаёт рабочего соединения. Для пустотелой кладки используют удлинённые корпуса, универсальные дюбели с контролируемым складыванием или специальные системы, формирующие узел в полости.

Режим сверления особенно важен: сильный удар может разрушить тонкие перегородки и увеличить отверстие. Но универсального запрета на удар нет — способ сверления берут из инструкции выбранной системы и учитывают фактический кирпич.

Для газобетона и пенобетона

Пористое основание легко крошится от локального распора. Поэтому применяют дюбели с крупной наружной резьбой, винтовыми рёбрами, резцами или увеличенной зоной контакта.

Распространены две разные схемы установки. Забивной специальный дюбель после вращательного сверления формирует геометрическое замыкание крупными спиральными рёбрами. Ввинчиваемый корпус с наружной резьбой устанавливают в предварительно просверленное отверстие специальным инструментом. Диаметр отверстия, режим сверления, способ установки и совместимый шуруп берут из инструкции именно выбранной системы.

Плотность и прочность ячеистого бетона должны попадать в область применения системы. Фраза «дюбель для газобетона» ещё не подтверждает допустимость нужной нагрузки. Важны также расстояние до края, глубина установки и направление усилия.

Для гипсокартона и листовых материалов

Обычный распорный дюбель, установленный только в лист, пытается распереть тонкий гипсовый слой и может вырвать его. Для полости применяют «бабочки», складывающиеся или металлические втулочные крепления, которые раскрываются за листом. Самонарезающие дюбели типа Driva формируют посадку непосредственно в листе, если это допускает конкретное изделие.

Несущая способность зависит от толщины и числа слоёв, материала листа, расстояния до кромки и положения крепления. Если за облицовкой можно попасть в стойку или капитальное основание, способ крепления выбирают уже для этой конструкции, а не только для гипсокартона.

Для теплоизоляции и фасадов

Тарельчатый дюбель, который также называют фасадным дюбелем или «грибом», прижимает плиту широкой головкой. Его распорная зона фиксируется в стене, а длина должна учитывать толщину изоляции, клеевой слой, выравнивающие слои и требуемую глубину анкеровки.

Для фасадных теплоизоляционных композиционных систем применим ГОСТ Р 58359-2019 и проектная документация системы. Пластиковый или металлический распорный элемент, наличие термоголовки и схема размещения выбираются не отдельно, а как часть фасадного решения.

Как выбрать дюбель

Сначала определите основание в точке крепления. Бетон под тонкой штукатуркой, пустотелый кирпич, газобетон и гипсокартон требуют разных механизмов. Если материал неизвестен, его уточняют по проекту, контрольному сверлению или обследованию; угадывать по звуку для ответственного узла недостаточно.

Затем опишите нагрузку: массу и вылет предмета, число точек, направление усилия, вибрацию, температуру, влажность и коррозионную среду. Настенный шкаф создаёт не только вертикальную силу, но и момент от вылета. Поэтому деление веса на число дюбелей не даёт расчётную нагрузку на одну точку.

Что означает размер 6х40

Для многих обычных дюбелей обозначение 6х40 означает наружный диаметр корпуса 6 мм и длину 40 мм. Но это ещё не полный подбор: производитель отдельно задаёт диаметр и минимальную глубину отверстия, допустимый диапазон шурупа, толщину закрепляемой детали и рабочую глубину анкеровки.

Нельзя считать, что любой дюбель 6х40 выдерживает одинаковую массу. Два корпуса одного размера могут отличаться материалом, геометрией и областью применения. Даже один продукт показывает разные характеристики в бетоне, полнотелом и пустотелом кирпиче.

Как подобрать шуруп

Диаметр шурупа берут из диапазона производителя дюбеля. Длины должно хватать на закрепляемую деталь, нераспорную часть и полную рабочую зону, но кончик не должен упереться в дно раньше, чем корпус раскроется. Если применяется шайба, дистанционная втулка или облицовка, их толщину тоже учитывают.

У отдельных систем производитель прямо задаёт запас, например: длина дюбеля + толщина детали + один диаметр шурупа. Это не универсальная формула для всех дюбелей — применять её можно только там, где она указана в инструкции конкретного изделия.

Не заменяйте штатный шуруп произвольным гвоздём. Гладкий стержень может не создать нужного распора и не передать нагрузку предусмотренным способом. Для дюбель-гвоздя используют комплектный или прямо совместимый стержень.

Как учитывать нагрузку и условия

В паспорте или ETA ищут характеристики для точного основания и направления усилия. Расчётное сопротивление и рекомендуемая эксплуатационная нагрузка — не одно и то же. В проекте учитывают коэффициенты безопасности, совместную работу креплений, края, шаг, толщину основания и характер нагрузки.

Температура и влажность влияют на полимер, а наружная установка добавляет ультрафиолет и коррозию стальной части. Не всякий пластиковый дюбель предназначен для фасада, пожара или постоянной высокой температуры. Эти условия должны быть перечислены в документации системы.

Как правильно установить дюбель

1. Уточните материал основания и убедитесь, что выбранный дюбель для него одобрен.
2. Проверьте скрытые провода, трубы, арматуру и допустимое положение точки.
3. Возьмите бур и назначьте глубину по инструкции конкретного изделия.
4. Сверлите перпендикулярно поверхности подходящим для основания режимом.
5. Очистите отверстие способом, который требует система; оставшаяся пыль может мешать посадке.
6. Вставьте корпус без повреждения, обычно заподлицо с поверхностью или через закрепляемую деталь при сквозном монтаже.
7. Установите совместимый шуруп либо стержень и затяните контролируемо, не срывая основание и не проворачивая корпус.
8. Проверьте прилегание детали и отсутствие трещин, люфта и вытягивания дюбеля.

Если дюбель свободно падает в отверстие, прокручивается или выходит вместе с шурупом, соединение не исправляют случайным более толстым саморезом. Причину определяют по фактическому диаметру, материалу и состоянию отверстия. Новую точку располагают с учётом требуемого расстояния от повреждённой зоны.

Как выбрать режим сверления

В плотном бетоне обычно применяют ударное бурение, если документация системы не требует другого способа. В пустотелом кирпиче и мягком газобетоне удар часто отключают, чтобы не разбить перегородки и не увеличить канал. Для плитки сначала проходят облицовку без удара, а режим для несущего основания выбирают после неё.

Правило «бур равен диаметру дюбеля» встречается часто, но проверять нужно таблицу конкретного изделия. Изношенный бур, биение инструмента и качание при сверлении дают отверстие больше номинала, даже если маркировка выбрана правильно.

Как использовать дюбель-гвоздь

Дюбель-гвоздь удобен для серийного сквозного крепления реек, профилей, кабель-каналов, плинтусов и других лёгких деталей к подходящему плотному основанию. Отверстие сверлят через деталь или по разметке, очищают, вставляют собранный крепёж и забивают стержень до посадки головки.

Удар наносят по головке стержня, а не по пластиковой манжете. Если крепёж входит с чрезмерным усилием, нельзя добивать его до разрушения корпуса: проверяют диаметр, глубину и соосность. При демонтаже стержень со шлицем обычно выкручивают, но повторное использование извлечённого корпуса без разрешения производителя недопустимо.

Дюбель-гвоздь экономит время, но не становится из-за этого крепежом для любой стены и нагрузки. Для пустотелой кладки, газобетона, гипсокартона и ответственных подвесов нужен продукт с прямым допуском на это основание и назначение.

Частые ошибки

• покупать дюбель по массе предмета, не определив основание и вылет нагрузки;
• считать штукатурку или плитку частью несущей глубины;
• использовать короткий распорный корпус в пустотелом кирпиче;
• сверлить тонкие перегородки сильным ударом без разрешения инструкции;
• подбирать шуруп на глаз и не задействовать всю рабочую зону;
• принимать размер 6х40 за гарантированную нагрузку в килограммах;
• затягивать до проворачивания дюбеля или разрушения газобетона и гипсокартона;
• ставить бытовой дюбель в ответственный узел без расчёта и документов;
• смешивать дюбель-гвоздь с крепежом прямого монтажа;
• повторно устанавливать деформированный или извлечённый корпус.

Вопросы и ответы

Как правильно: дюбели или дюбеля?

Именительный падеж множественного числа — «дюбели»: пластиковые дюбели, виды дюбелей. Форма «дюбеля» нормативна как родительный падеж единственного числа: размер этого дюбеля. Это указано в русском орфографическом словаре.

Какой дюбель лучше для бетона?

Тот, для которого бетон нужного типа указан в документации и который рассчитан на фактическую нагрузку, глубину, край и шаг. Для лёгкой отделки это может быть нейлоновый распорный дюбель, для рам — удлинённая система, для ответственного тяжёлого узла — расчётный металлический или химический анкер.

Можно ли использовать обычный дюбель в пустотелом кирпиче?

Только если конкретный продукт одобрен для такого кирпича и способен сформировать рабочую зону в его геометрии. Обычный короткий распорный корпус, оказавшийся в пустоте, надёжного соединения не создаёт.

Какой бур нужен под дюбель 6 мм?

Диаметр и глубину отверстия смотрят в инструкции изделия. Для многих распорных дюбелей диаметром 6 мм указан бур 6 мм, но переносить это правило на все конструкции нельзя. Важны также фактический диаметр отверстия и износ бура.

Сколько килограммов выдерживает дюбель 6х40?

Одного размера недостаточно для ответа. Нужны производитель и модель, основание, глубина установки, шуруп, направление нагрузки, расстояния до края и соседних креплений. Значение для бетона нельзя переносить на кирпич, газобетон или гипсокартон.

Что делать, если отверстие получилось слишком большим?

Не уплотняйте его щепками, изолентой или случайным герметиком. Для лёгкой бытовой задачи выбирают документированное ремонтное решение или новую точку; для ответственного узла решение принимает проектировщик с учётом повреждённой зоны.

Можно ли забить обычный шуруп в дюбель?

Нет. Обычный шуруп устанавливают завинчиванием, чтобы его резьба контролируемо раскрыла корпус. Забивают только специальный стержень дюбель-гвоздя, предназначенный для такого монтажа.

Краткая памятка

1. Определите точный материал основания.
2. Выберите механизм удержания, подходящий этому основанию.
3. Сверьте дюбель, шуруп, бур и глубину как одну систему.
4. Проверьте нагрузку, край, шаг и условия эксплуатации по документации.
5. Просверлите и очистите отверстие предписанным способом.
6. Не используйте универсальные «килограммы по размеру» вместо расчёта.
