Гайка: что это, размеры и вес
Что такое гайка и что означают М, P, S и m. Таблицы размеров М6-М30, теоретического веса одной гайки и количества штук в килограмме.
Гайка — это крепёжное изделие с резьбовым отверстием и элементом для передачи крутящего момента. Она навинчивается на болт, винт или шпильку и прижимает соединяемые детали. Обозначение М12 говорит о номинальном диаметре резьбы 12 мм, но не о наружном размере гайки и не о размере ключа.
Что такое гайка и как она работает
По ГОСТ 27017-86 гайка относится к крепёжным изделиям. Её основная задача — создать и сохранить усилие затяжки в резьбовом соединении. При вращении гайка перемещается по резьбе болта или шпильки и стягивает детали. Полученное усилие прижима помогает соединению воспринимать рабочую нагрузку.

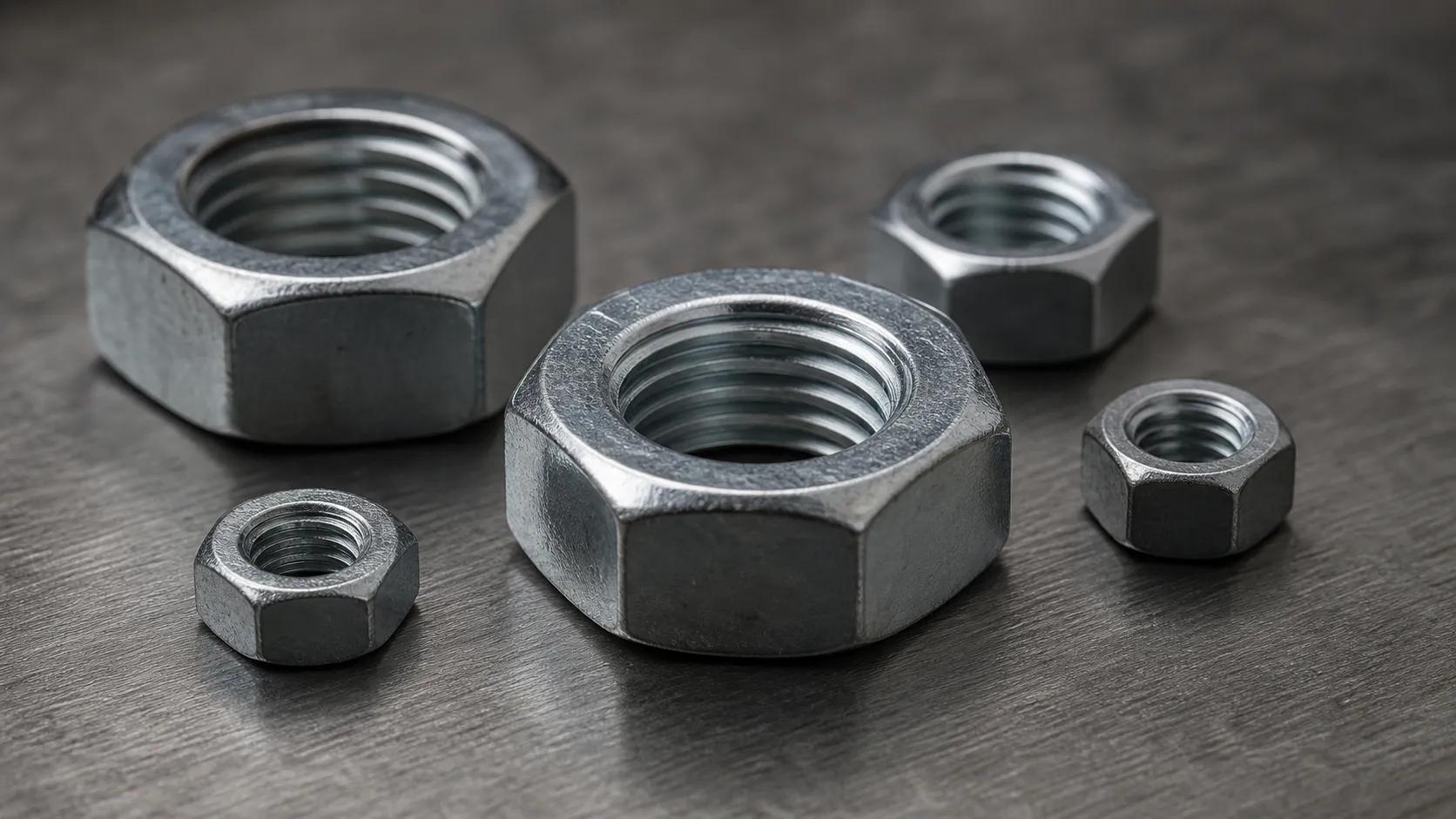

Шестигранная гайка является самым распространённым исполнением, но форма может быть квадратной, круглой, корончатой, барашковой или специальной. Сквозное отверстие тоже не обязательно: у колпачковой гайки один торец закрыт.
Что означает размер гайки
Фраза «размер гайки М12» описывает резьбу, а не все габариты изделия. Для подбора нужны как минимум четыре параметра: номинальный диаметр резьбы D, шаг P, размер под ключ S и высота m.

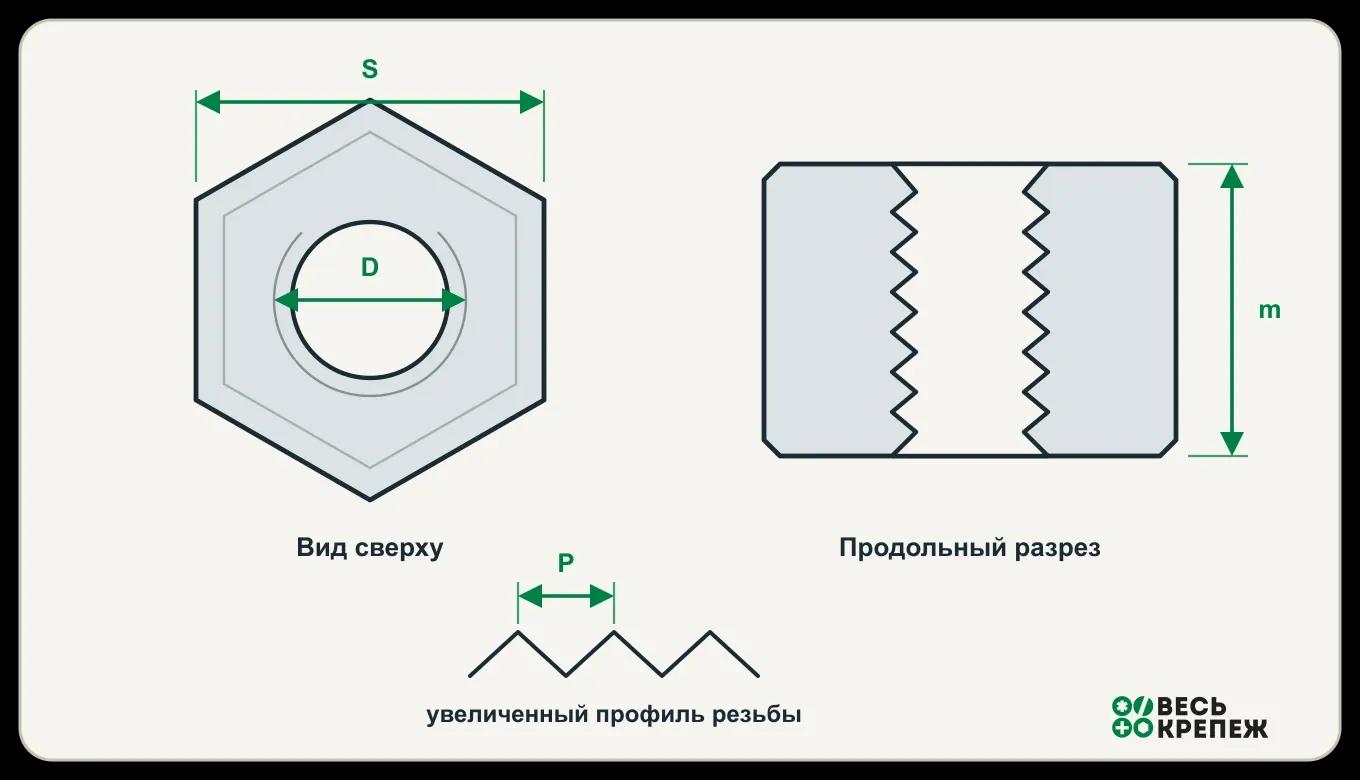

Основные параметры шестигранной гайки: D — номинальный диаметр резьбы, P — шаг, S — размер под ключ, m — высота
Диаметр резьбы M
Буква M обозначает метрическую резьбу, а число после неё — номинальный диаметр в миллиметрах. У гайки М8 резьба рассчитана на сопряжение с болтом или шпилькой М8. Измеренный штангенциркулем диаметр отверстия будет меньше 8 мм, потому что инструмент касается вершин внутренней резьбы.
Шаг резьбы P
Шаг — расстояние между соседними одноимёнными точками витков. Для каждого номинала есть крупный стандартный шаг и возможные мелкие шаги. Если шаг не указан, обычно подразумевается крупный. Например, запись М12 означает крупный шаг 1,75 мм, а М12х1,5 прямо задаёт мелкий шаг 1,5 мм.
Размер под ключ S и высота m
Размер S измеряют между двумя противоположными параллельными гранями. Именно по нему выбирают рожковый ключ или торцевую головку. Высота m влияет на длину зацепления резьбы и зависит от типа гайки. Поэтому низкая, нормальная и высокая гайки одного номинала имеют одну резьбу, но разную высоту и несущую способность.
Таблица размеров гаек М6-М30
Ниже приведены основные размеры нормальных шестигранных гаек типа 1 с крупным шагом по ГОСТ ISO 4032-2014. Значение m указано как максимальная высота. Номиналы М14 и М18 в стандарте отнесены к ограниченно применяемым.
| Резьба | Шаг P, мм | Размер под ключ S, мм | Высота m, не более, мм |
|---|---|---|---|
| М6 | 1 | 10 | 5,2 |
| М8 | 1,25 | 13 | 6,8 |
| М10 | 1,5 | 16 | 8,4 |
| М12 | 1,75 | 18 | 10,8 |
| М14 | 2 | 21 | 12,8 |
| М16 | 2 | 24 | 14,8 |
| М18 | 2,5 | 27 | 15,8 |
| М20 | 2,5 | 30 | 18 |
| М22 | 2,5 | 34 | 19,4 |
| М24 | 3 | 36 | 21,5 |
| М27 | 3 | 41 | 23,8 |
| М30 | 3,5 | 46 | 25,6 |
Размер под ключ нельзя назначать только по букве M без проверки стандарта. Например, для М12 основная таблица ГОСТ ISO 4032-2014 задаёт S18. В старых и альтернативных исполнениях встречается S19. Такие гайки имеют одинаковую резьбу, но требуют разного инструмента.
Сколько весит гайка М6-М30
У гайки нет одного универсального веса для каждого номинала. Масса зависит от стандарта, исполнения, высоты, размера под ключ, материала, покрытия и допусков. В таблице ниже дан справочный теоретический вес стальных шестигранных гаек исполнения 1 с крупным шагом из приложения 1 ГОСТ 5915-70.
Этот стандарт для общего применения заменён ГОСТ ISO 4032-2014. Его таблица массы используется здесь как явно обозначенная справочная база, а не как универсальное значение для любой современной гайки.
| Резьба | Масса 1 000 шт., кг | Вес 1 шт., г | Примерно штук в 1 кг |
|---|---|---|---|
| М6 | 2,573 | 2,573 | 389 |
| М8 | 5,548 | 5,548 | 180 |
| М10 | 10,220 | 10,220 | 98 |
| М12 | 15,670 | 15,670 | 64 |
| М14 | 25,330 | 25,330 | 39 |
| М16 | 37,610 | 37,610 | 27 |
| М18 | 53,270 | 53,270 | 19 |
| М20 | 71,440 | 71,440 | 14 |
| М22 | 103,150 | 103,150 | 10 |
| М24 | 122,870 | 122,870 | 8 |
| М27 | 175,280 | 175,280 | 6 |
| М30 | 242,540 | 242,540 | 4 |
Число штук в килограмме округлено до целого. Например, теоретическая масса гайки М8 равна 5,548 г. Расчёт 1 000 / 5,548 даёт около 180 штук в килограмме. Для М20 расчёт 1 000 / 71,440 даёт около 14 штук.
Почему фактический вес отличается от таблицы
- другой стандарт может задавать иную высоту, фаски и размер под ключ;
- низкая, высокая, фланцевая и самоконтрящаяся гайки имеют другую геометрию;
- допуски дают разброс размеров в пределах нормы;
- цинковое или другое покрытие немного меняет массу;
- плотность материала отличается: в ГОСТ 5915-70 для алюминиевого сплава указан коэффициент 0,356, для латуни 1,080 относительно стали.
Для закупки большой партии теоретический расчёт используют как ориентир. Точный вес для перевозки и приёмки лучше брать из документов производителя или определять контрольным взвешиванием.
Какие бывают гайки
Тип выбирают по способу монтажа, доступному месту и требованию к стопорению. Основные исполнения:
| Вид | Особенность | Где применяют |
|---|---|---|
| шестигранная | затягивается обычным ключом или головкой | соединения общего назначения |
| низкая | уменьшенная высота | контровка второй гайкой, узлы с ограничением по высоте |
| высокая и соединительная | увеличенная длина резьбового зацепления | соединение шпилек и специальные нагруженные узлы |
| самоконтрящаяся | создаёт повышенное сопротивление отвинчиванию | узлы с вибрацией и переменными нагрузками |
| с фланцем | увеличенная опорная поверхность | соединения без отдельной плоской шайбы, если это разрешено конструкцией |
| корончатая | фиксируется шплинтом через прорези | оси, тяги и ответственные соединения с механической фиксацией |
| колпачковая | закрывает конец резьбы | защита резьбы и безопасный внешний вид |
| барашковая | затягивается рукой | частая сборка и регулировка без инструмента |
Полный выбор гаек по конструкции, стандарту и материалу собран в разделе «Гайки». Для обычного шестигранного исполнения используйте категорию DIN 934 / ISO 4032.
Как читать обозначение гайки
Состав обозначения зависит от стандарта и документации поставщика. Практическая запись может выглядеть так: «Гайка шестигранная ГОСТ ISO 4032-2014, М12, класс 8».
- гайка — вид изделия;
- шестигранная — форма;
- ГОСТ ISO 4032-2014 — стандарт, который задаёт конструкцию и размеры;
- М12 — метрическая резьба номинальным диаметром 12 мм с крупным шагом 1,75 мм;
- класс 8 — класс прочности стальной гайки по системе ГОСТ ISO 898-2.
Если шаг мелкий, его указывают после диаметра: М12х1,5. Дополнительно в заказе фиксируют материал, покрытие, направление резьбы и другие требования. Одного слова «М12» недостаточно для ответственного снабжения.
Как подобрать гайку к болту или шпильке
- сверьте систему резьбы: метрическую гайку нельзя устанавливать на дюймовый крепёж;
- сопоставьте номинальный диаметр: М12 к М12;
- проверьте шаг: крупный и мелкий шаг одного диаметра несовместимы;
- выберите стандарт и тип гайки по конструкции узла;
- согласуйте класс прочности гайки с классом болта по ГОСТ ISO 898-2;
- учтите материал, покрытие, коррозионную среду и температуру;
- проверьте наличие места под размер S и высоту m.
Гайка должна навинчиваться рукой без перекоса и заметного заедания. Ключ не используют для принудительного совмещения несовместимого шага или повреждённой резьбы. Для нержавеющего крепежа учитывают риск заедания резьбовой пары и следуют рекомендациям производителя по смазке и затяжке.
Частые ошибки
- считают число после M размером под ключ;
- подбирают гайку только по диаметру и не проверяют шаг резьбы;
- используют таблицу DIN или старого ГОСТ без проверки актуального стандарта изделия;
- переносят вес нормальной шестигранной гайки на низкую, высокую, фланцевую или самоконтрящуюся;
- умножают справочную массу на количество и считают результат точным весом поставки;
- ставят гайку неподходящего класса прочности на высокопрочный болт;
- затягивают соединение произвольным моментом, не учитывая класс, покрытие и трение.
Совет эксперта
При заказе партии указывайте не «гайка М12», а минимум стандарт, номинал и шаг резьбы, класс прочности, материал, покрытие и количество. Это отделяет взаимозаменяемые изделия от внешне похожих, но несовместимых. Для расчёта логистики сначала используйте справочную массу, затем подтверждайте результат по конкретной позиции.
Частые вопросы
Гайка — это что простыми словами?
Это крепёжная деталь с внутренней резьбой. Она навинчивается на болт или шпильку и прижимает соединяемые детали.
Что означает М8 на гайке?
М8 означает метрическую резьбу номинальным диаметром 8 мм. Для нормальной шестигранной гайки по ГОСТ ISO 4032-2014 размер под ключ равен 13 мм.
Какой размер ключа нужен для гайки М12?
Для основной таблицы ГОСТ ISO 4032-2014 нужен ключ 18 мм. У изделий по другим и старым исполнениям может встречаться 19 мм, поэтому перед работой следует проверить стандарт и измерить расстояние между гранями.
Сколько весит одна гайка М16?
Справочная теоретическая масса стальной гайки М16 исполнения 1 по ГОСТ 5915-70 равна 37,610 г. Фактический вес зависит от стандарта, исполнения, материала и покрытия.
Сколько гаек М8 в одном килограмме?
Около 180 штук, если считать по теоретической массе 5,548 г для стальной гайки исполнения 1 по ГОСТ 5915-70. Для конкретного товара количество может отличаться.
Почему гайка М12 не накручивается на болт М12?
Наиболее частые причины: разный шаг резьбы, повреждение витков, загрязнение, перекос или другая система допуска. Сначала сравните маркировку и проверьте резьбу калибром, не затягивайте соединение силой.
Можно ли определить размер гайки штангенциркулем?
Можно измерить размер под ключ и оценить внутренний диаметр, но номинал и шаг надёжнее определить резьбовым шаблоном, калибром или по маркировке и документации. Диаметр отверстия гайки М12 будет меньше 12 мм.
Памятка
- M обозначает номинальный диаметр метрической резьбы, а не размер ключа;
- для полного размера нужны D, P, S и m;
- гайки одинакового номинала могут отличаться шагом, стандартом, высотой и размером под ключ;
- табличный вес всегда относится к конкретному стандарту, исполнению и материалу;
- теоретически одна стальная гайка М8 по ГОСТ 5915-70 весит 5,548 г, в килограмме около 180 штук;
- к болту гайку подбирают по резьбе, классу прочности, материалу и условиям работы.
Нужное исполнение можно выбрать в каталоге гаек. Для предварительного пересчёта партии из штук в килограммы используйте калькулятор веса метизов, а итоговую массу подтверждайте по данным конкретного товара.
