Отверстие под конфирмат: диаметр, глубина и выбор сверла
Как подобрать диаметры отверстий под резьбу, шейку и головку конфирмата. Разбираем системы 4/5 и 5/7 мм, глубину, разметку и сверление обычными свёрлами.
Для распространённого конфирмата 7х50 используют сверло с тонкой частью 5 мм и ступенью 7 мм под шейку, если именно такое сверление предусмотрено изготовителем крепежа. Тонкое отверстие готовят в торце ответной детали, более широкое — в детали со стороны головки. Посадку потайной головки выполняют отдельно или зенкующей частью специального сверла.
У разных исполнений размеры отличаются. Поэтому надпись «под конфирмат 7х50» нужно сверять с геометрией винта: наружный диаметр его резьбы, гладкая шейка и диаметр головки обозначают разные участки соединения.
Почему для одного винта нужны разные диаметры
При соединении мебельных плит под прямым углом конфирмат проходит через пласть первой детали и входит в торец второй. В готовом отверстии есть три рабочие зоны.
В ответной детали резьба должна зацепиться за материал. Здесь делают предварительное отверстие меньшего диаметра, чем наружный размер витков. Его диаметр выбирают по рекомендации для конкретного винта и материала плиты.
В первой детали нужен проход под шейку. Он позволяет стянуть панели, не заставляя гладкую часть винта с усилием раздвигать материал. Под потайную головку подготавливают посадку, чтобы она легла заподлицо без чрезмерного вдавливания в поверхность.
Если просверлить обе детали одинаковым большим сверлом, в ответной детали останется меньше материала для зацепления резьбы. Если оставить в первой детали только узкое отверстие, резьба может зацепиться за обе панели и мешать закрыть зазор между ними. Свободный проход в первой детали нужен для стяжки: головка прижимает её ко второй, в которой удерживается резьбовая часть винта. Не пытайтесь компенсировать зазор чрезмерной затяжкой — так можно сорвать зацепление в плите.
Таблица сверления под конфирмат
Ниже приведены ориентиры для распространённых систем соединения. Числа относятся к указанному исполнению, а не ко всем винтам с похожей маркировкой. В документации встречаются ступени 4/5 мм и 5/7 мм, а также разные размеры посадки головки.
| Геометрия системы и длина винта | Отверстие под резьбу в ответной детали | Проход под шейку в первой детали | Посадка головки |
|---|---|---|---|
| Шейка 5 мм, длина 38 или 50 мм; система 4/5 мм | 4 мм | 5 мм | по головке; в примере оснастки зенковка 8 мм |
| Шейка 7 мм, длина 38 или 50 мм; система 5/7 мм | 5 мм | 7 мм | по головке; в примере оснастки зенковка 10 мм |
| Шейка 7 мм, длина 70 мм; система 5/7 мм | 5 мм | 7 мм | по головке; в примере оснастки зенковка 10 мм; сверло должно подходить по рабочей длине |
| 6,3х50 | по паспорту; существуют исполнения под отверстие 5 мм | по диаметру шейки и схеме изготовителя | по геометрии головки |
В первых трёх строках указан диаметр гладкой шейки. Наружный диаметр резьбы — отдельный параметр: у некоторых исполнений он совпадает с диаметром шейки по номиналу. Диаметр тонкого сверла меньше, чтобы витки могли зацепиться за материал ответной детали. Размеры зенковки 8 и 10 мм показаны как примеры конкретной оснастки. Они не означают, что любой конфирмат 5 или 7 мм требует именно такой выборки. У другого винта могут отличаться головка, длина шейки и способ её перехода в резьбу.
Какое сверло взять под 7х50
Если выбранный винт рассчитан на схему 5/7 мм, возьмите специальное ступенчатое сверло с пилотом 5 мм и проходной ступенью 7 мм. Проверьте допустимую длину крепежа и настройку глубины: оснастка под короткий винт не обязательно подходит под 7х70.
При раздельном сверлении нужны сверло 5 мм для ответной детали, сверло 7 мм для прохода в первой и подходящая зенковка. Большим диаметром расширяют только нужный участок, а не всё отверстие в собранном соединении.
Что проверить для 5х50 и 6,3х50
Если для вашего конфирмата 5х50 изготовитель задаёт систему 4/5 мм, тонкое отверстие составляет 4 мм, проходное — 5 мм. Но наружный диаметр винта сам по себе не подтверждает эту схему: перед работой проверьте упаковку, чертёж или рекомендацию изготовителя.
Для 6,3х50 нельзя автоматически брать «промежуточное» сверло между вариантами для 5 и 7 мм. Например, у части таких конфирматов предусмотрено предварительное сверление 5 мм, но диаметр прохода под шейку нужно устанавливать отдельно. Он не обязан совпадать с наружным диаметром резьбы 6,3 мм.
В каталоге конфирматов и евровинтов сначала выберите размер и исполнение крепежа, затем подберите совместимую оснастку. Короткие системные евровинты для петель и направляющих не следует сверлить по таблице для длинного корпусного конфирмата.
Как устроено специальное сверло под конфирмат

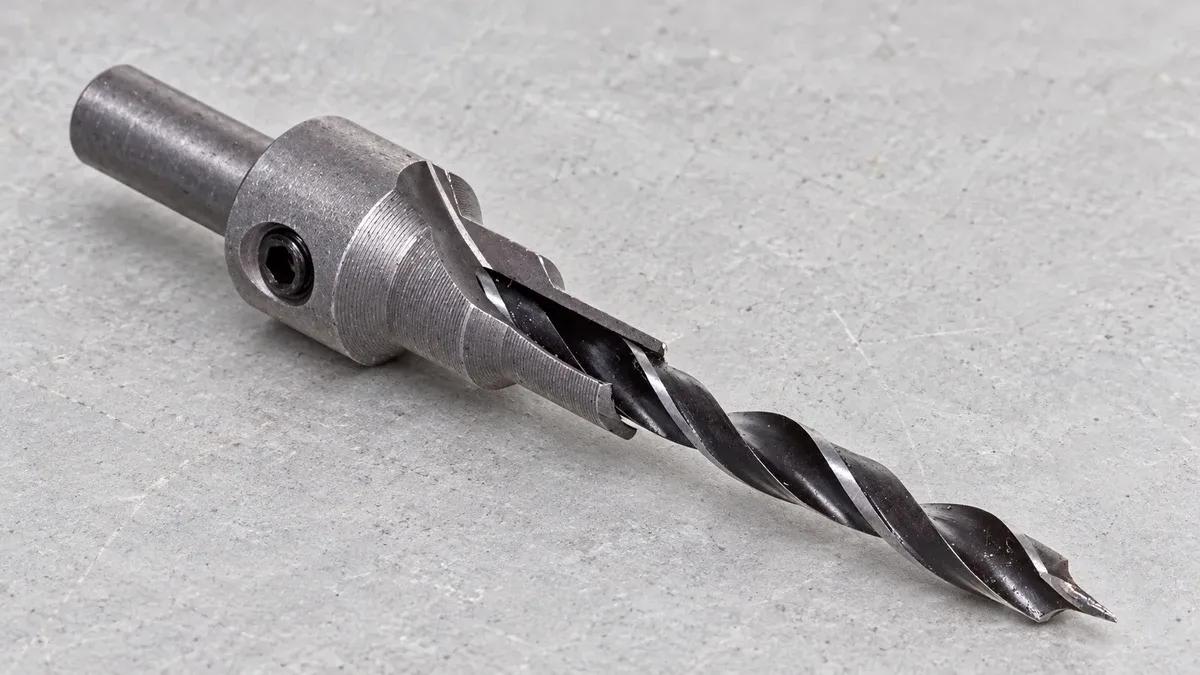

Ступенчатое сверло объединяет подготовку нескольких участков: тонкая часть сверлит под резьбу, более широкая формирует проход под шейку, зенкующая кромка готовит вход под головку. Конструкция бывает цельной или сборной, со сменным сверлом и регулируемым положением рабочей части.
При покупке проверьте не только обозначение «7х50», но и размеры ступеней, рабочую длину, диаметр хвостовика и возможность настройки. В описании товара число 7 мм может обозначать размер совместимого конфирмата или проходной ступени, тогда как тонкое сверло имеет диаметр 5 мм.
Перед работой закрепите сменное сверло по инструкции к оснастке. Проверьте, что оно не проскальзывает в держателе, а настройка широкой ступени соответствует толщине первой детали. Если настройка не позволяет получить нужную геометрию, выполните операции раздельно. Если сверло проскальзывает или глубина отверстий меняется, остановитесь и повторно проверьте фиксацию и настройку. Размер ключа для установочного винта выбирайте по конкретной оснастке.
Разметка и глубина отверстия
Где провести ось в торце плиты
При обычном симметричном соединении ось располагают посередине толщины ответной детали. Для плиты фактической толщиной 16 мм это 8 мм от поверхности, для 18 мм — 9 мм. Разметку на первой панели выполняют от той же базовой поверхности, чтобы оси встретились после сборки.
Не подставляйте 8 мм автоматически, если материал имеет другую толщину. Измерьте её, проверьте положение кромки и используйте кондуктор с подходящим отступом. Расстояние от конца детали до крепления выбирают по проекту мебели: половина толщины задаёт положение оси поперёк торца, а не все отступы соединения.
От какой поверхности считать глубину
Различайте глубину от наружной поверхности первой панели и глубину отдельного глухого отверстия в ответной детали. Это разные расстояния, хотя винт один.
Например, потайной конфирмат имеет общую длину 50 мм и устанавливается заподлицо через панель толщиной 16 мм. От плоскости стыка до конца винта остаётся 50 - 16 = 34 мм. Это геометрический заход конца винта во вторую деталь, а не готовая настройка глубины сверления и не длина работающей резьбы.
Для глухого отверстия учитывают форму вершины сверла, конец винта и необходимый запас для стружки. Конкретную глубину назначают по схеме соединения и проверяют на образце. При этом за дном отверстия должен оставаться материал: нельзя добавлять запас, не проверив доступное расстояние до противоположной поверхности.
Как просверлить обычными свёрлами
Без специальной оснастки можно работать последовательно. Ниже порядок для соединения с подтверждёнными диаметрами 5/7 мм; для другого исполнения подставьте его размеры.
- разметьте отверстия от одной базы, проверьте толщину панелей и положение торцевой оси;
- совместите детали под прямым углом и жёстко зафиксируйте их, чтобы они не сдвинулись при сверлении;
- сверлом 5 мм выполните соосное предварительное отверстие через первую деталь в торец второй, выдерживая рассчитанную глубину и направление;
- разберите соединение и расширьте отверстие только в первой детали до 7 мм. Подложите с обратной стороны чистый обрезок, чтобы поддержать покрытие на выходе сверла;
- подготовьте посадку головки подходящей зенковкой. Снимайте материал постепенно, контролируя винтом глубину посадки;
- удалите стружку, повторно соберите детали и заверните конфирмат без чрезмерного усилия. При использовании шуруповёрта ограничьте момент и окончательно проверьте посадку.
Кондуктор помогает удержать направление, но не исправляет неверную разметку или неподходящий диаметр. Если сверлите панели отдельно, особенно внимательно перенесите оси: даже правильные отверстия не совпадут при разной базе разметки.
Почему соединение не стягивается или портится
Если винт идёт туго с самого начала, остановитесь. Проверьте диаметр пилота, глубину, соосность и соответствие сверла винту. Усиленная затяжка не заменяет правильного сверления и может расколоть кромку.
Если между деталями остаётся зазор, убедитесь, что гладкая шейка свободно входит в подготовленный проход, отверстия совпадают, а стружка не мешает стыку. Не расширяйте отверстие под резьбу наугад: так можно убрать материал, который должен удерживать крепёж.
Если головка выступает, проверьте посадочную выборку и глубину отверстия до дальнейшего заворачивания. Если она проваливается, причиной может быть слишком глубокая зенковка или повреждённая поверхность. Поэтому первую настройку оснастки стоит проверять на обрезке той же плиты и тем же винтом.
Прокручивание без затяжки указывает на потерю зацепления или другую неисправность соединения. Повторное заворачивание с большим моментом не восстановит разрушенный материал. Способ ремонта выбирают после осмотра детали, а не маскируют более сильным дожимом.
Частые вопросы
Можно ли сделать всё одним сверлом 5 мм?
Обычное спиральное сверло 5 мм не формирует проход 7 мм и посадку потайной головки. Для системы 5/7 мм оно выполняет только предварительное сверление. Одним инструментом несколько операций совмещает специальная ступенчатая оснастка нужной геометрии.
Подойдёт ли обычное ступенчатое сверло для металла?
Само слово «ступенчатое» совместимость не подтверждает. Для конфирмата важны длина тонкой части, расположение перехода, форма посадки головки и работа в древесной плите. Коническая оснастка для листового металла может иметь совсем другую последовательность диаметров и глубину каждой ступени.
Какой шестигранник нужен для евровинта?
Выбирайте по приводу конкретного винта. У конфирматов встречаются внутренние шестигранники SW3 и SW4, а также крестообразный привод PZ. Например, у исполнения 5х50 может быть SW3, а у 7х50 — SW4. Номинал сверла не определяет размер ключа.
Нужно ли сверлить под самозенкующую головку?
Самозенкование относится к посадке головки, а не автоматически ко всему отверстию. Не отменяйте предварительное сверление под резьбу и проход под шейку без прямого указания изготовителя. Возможность обойтись без отдельной зенковки проверяют для выбранного винта и материала.
Что проверить перед сборкой
Сверьте три участка отверстия с геометрией конфирмата, настройте глубину от правильной поверхности и совместите оси деталей. Сделайте пробное соединение на обрезках. Винт должен стянуть панели, а головка — занять своё место без раскалывания торца и продавливания покрытия.
